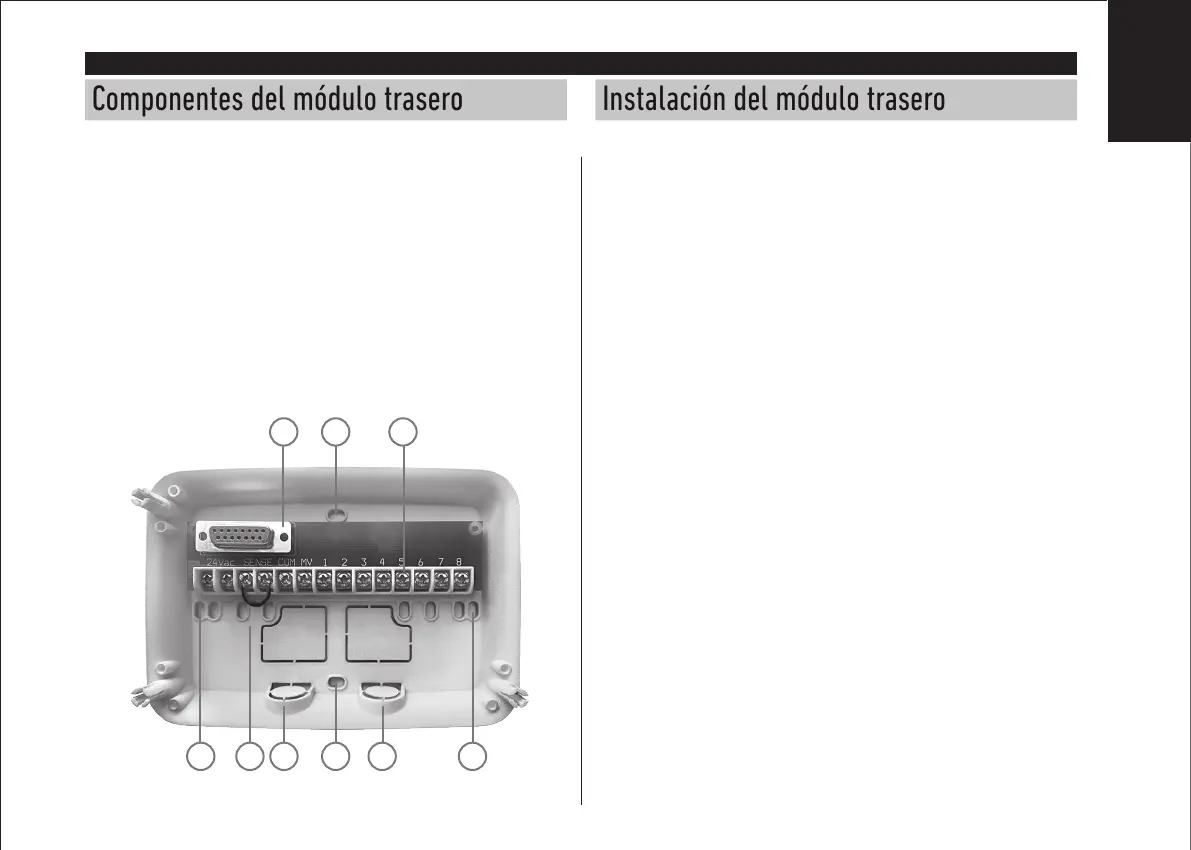

Componentes del módulo trasero
1. Placa de terminales.
2. Conector DB15 al módulo de programación.
3. Conducto ciego.
4. Agujeros de montaje para instalación en la pared.
5. Agujeros de montaje para la instalación de la caja eléctrica en la pared o para
otra instalación de pared.
6. Puente para conectar a los terminales del SENSOR si no se utiliza
el sensor de lluvia.
Instalación del módulo trasero
1. Para un funcionamiento seguro y fiable, escoja un lugar de instalación que
proporcione las siguientes condiciones:
• Dentro de un garaje o de otra estructura que lo proteja del agua.
• Acceso a una fuente de alimentación CA con conexión a tierra (1,2m máx.) que
no esté controlada por un interruptor de luz ni utilizada por un aparato con una
carga de corriente elevada, como un refrigerador o un acondicionador de aire.
• Acceso al cableado de la válvula de control del aspersor y al cableado accesorio
opcional.
2. Coloque el módulo trasero en la pared, a la altura de los ojos, y coloque el primer
tornillo para madera a través de la apertura superior (A). Coloque el módulo
trasero horizontalmente y coloque el segundo tornillo para madera a través de la
apertura (B). Véase la figura 1.
Nota: Si instala el Programador en paredes de cartón yeso o mampostería,
coloque tacos para tornillos. Coloque el taco para tornillo inferior de 73mm
directamente debajo del taco para tornillo superior.
Nota: El conducto y los adaptadores no están incluidos. Instale el conducto en
conformidad con lo establecido en los reglamentos eléctricos locales.
6. Quite el conducto ciego. Instale un conducto de 13mm (C) y (D) para cables de
potencia de 24VCA y para los cables de la válvula.
2 4 1
534
3
65
MÓDULO TRASERO
