Toro TEMPUS Controller 4
_
6
_
8

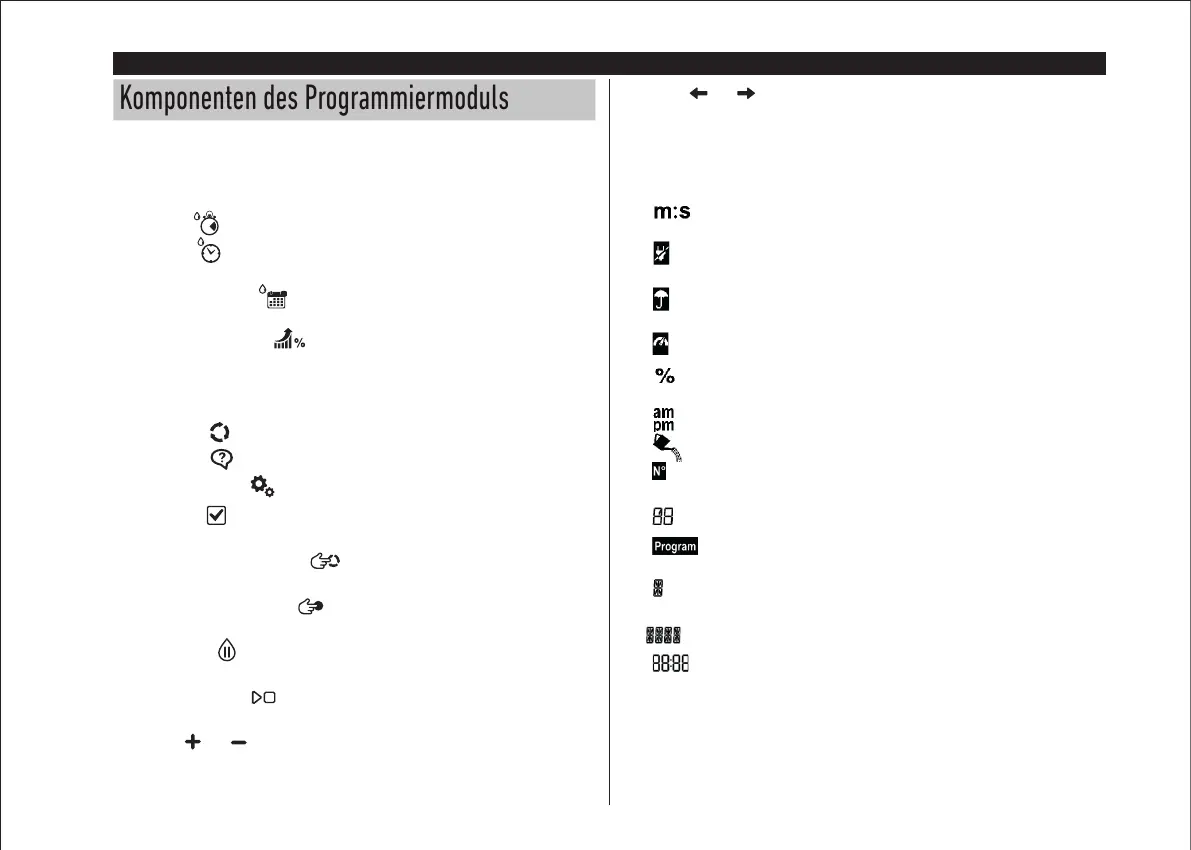

Komponenten des Programmiermoduls
1. Programmiermodul
2. Programmierrad - Zur Auswahl der Bewässerungsfunktionen.
Positionen des Programmierrads:
3. Laufzeit
- Zur Einstellung der Laufzeit der Station.
4. Startzeit
- Zur Einstellung der Startzeit(en) für das automatische
Bewässerungsprogramm.
5. Bewässerungstage
- Zur Einstellung einzelner Wochentage für die
automatische Bewässerung.
6. Bewässerungsbudget
- Zur Einstellung der
Bewässerungsbudgetanpassung für die Dauer der Laufzeit.
7. P+ und P- Tasten - Auswahl der nächsten/vorherigen
Bewässerungsprogramme.
8. Auto-Taste
- Zur Auswahl des automatischen Betriebs.
9. Hilfe-Taste
- Zur Anzeige des Hilfetextes auf dem LCD-Display.
10. Einstellungstaste
- Zum Einstellen der Steuerungsparameter.
11. Test-Taste
- Zur Ausführung eines Programms zur Überprüfung der
Funktion von Hydraulik und Elektrik der Station.
12. Taste manuelle Programme
- Zur Auswahl von
Bewässerungsprogrammen für den manuellen Betrieb.
13. Taste manuelle Stationen
- Zur Auswahl von Stationen für den manuellen
Betrieb.
14. Pause-Taste
- Zum Ausschalten und Verhindern des automatischen
Stationbetriebs.
15. Start/Stopp-Taste
- Zum Starten oder Stoppen von manuellen
Programmen, Stationen und Testprogrammen.
16. Tasten
und - Durch Drücken dieser Tasten werden die Anzeigewerte und
verschiedene Funktionen erhöht oder verringert.
17. Tasten
und - Durch Drücken dieser Tasten wird der nächste oder
vorherige Funktionsparameter ausgewählt.
18. Reset-Taste - Mit einer aufgebogenen Büroklammer die versenkte Reset-Taste
drücken, um den Betrieb neu zu starten.
19. LCD-Display
20.
Symbol - Wird angezeigt, wenn die Zeitdauer in Minuten und Sekunden
angezeigt wird.
21.
Symbol - Wird angezeigt, wenn keine 24 V AC-Versorgung vorhanden ist
oder das Steuermodul nicht am Rückseitenmodul angeschlossen ist.
22.
Symbol - Wird angezeigt, wenn die automatische Bewässerung pausiert
ist*.
23.
Symbol - Wird angezeigt, wenn der Sensor aktiv ist*.
24.
Symbol - Wird angezeigt, wenn eine Laufzeitanpassung des
Bewässerungsbudgets verwendet wird.
25.
Symbol - Wird angezeigt, wenn das 12h-Zeitformat verwendet wird.
26.
Symbol - Wird angezeigt, wenn die Bewässerung eingeschaltet ist.
27. Symbol - Wird angezeigt, um die Nummer der Auswahl innerhalb einer
Funktion zu identifizieren.
28.
2-stellige Zahl - Zahl, die die angezeigte Auswahl darstellt.
29.
Symbol - Wird angezeigt, wenn ein Bewässerungsprogramm
ausgewählt ist.
30.
1 Zeichen - kennzeichnet das gewählte Bewässerungsprogramm oder M für
Masterventil.
31.
10 Zeichen - mehrsprachiger Text für Funktionsbeschreibung und Hilfe.
32. Hauptanzeige - Zeigt verschiedene Zeitwerte und
Steuerungsinformationen an.
33. DB15-Anschluss an das Rückseitenmodul.
34. WLAN-Modul (optional).
35. USB-Stecker Typ A zum Anschluss des WLAN-Moduls (optional).
* Wenn beides angezeigt wird, ist der Regensensor aktiviert
