8

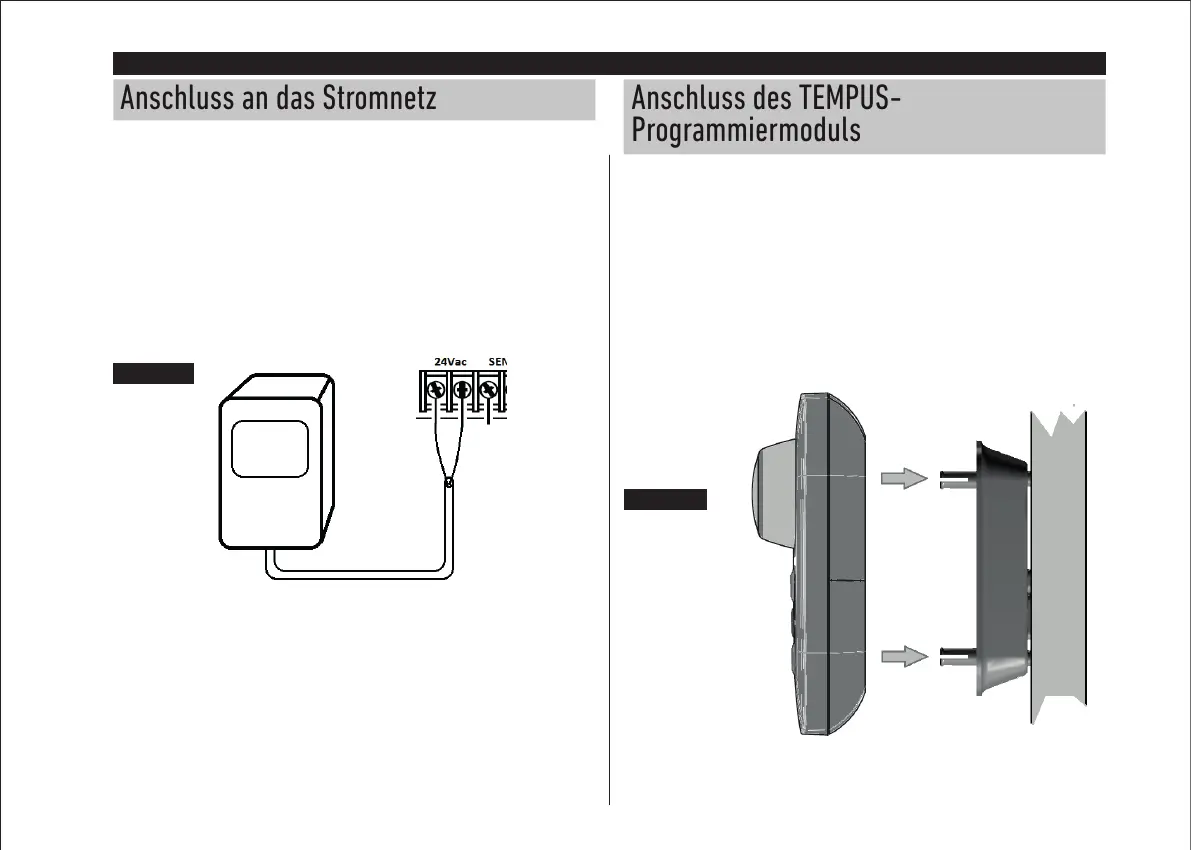

Anschluss an das Stromnetz
1. 10 cm des Transformator-Drahtkabels durch den Kabelkanal (C) in Abbildung
1 oder durch die Aussparung (wenn der Kanal nicht verwendet wird) in die
Steuerung führen.
2. Das braune und blaue Transformatorkabel an die mit „24 VAC“ gekennzeichneten
Klemmen anschließen. Siehe Abbildung 5.
3. Den Transformator in die Steckdose stecken.
AUS: 230-240 VAC 50Hz
EU: 220-240 VAC 50Hz
US: 120 VAC 60Hz
Anschluss des TEMPUS-
Programmiermoduls
Zur Vervollständigung der TEMPUS-Controller-Baugruppe das Programmiermodul
durch einfaches Ausrichten und Zusammendrücken mit dem Rückseitenmodul
verbinden.
Das Programmiermodul kann auch dann programmiert werden, wenn es vom
Rückseitenmodul getrennt ist. Um auf diese Weise zu funktionieren, muss das
Programmiermodul beim ersten Betrieb oder nach 24 Stunden ohne Strom für
mindestens 5 Minuten aufgeladen werden (am hinteren Modul angebracht).
Abbildung 5
Abbildung 6
Toro TEMPUS Controller 4
_
6
_
8
RÜCKSEITENMODUL
