Vorbereitungen05
18
Ge

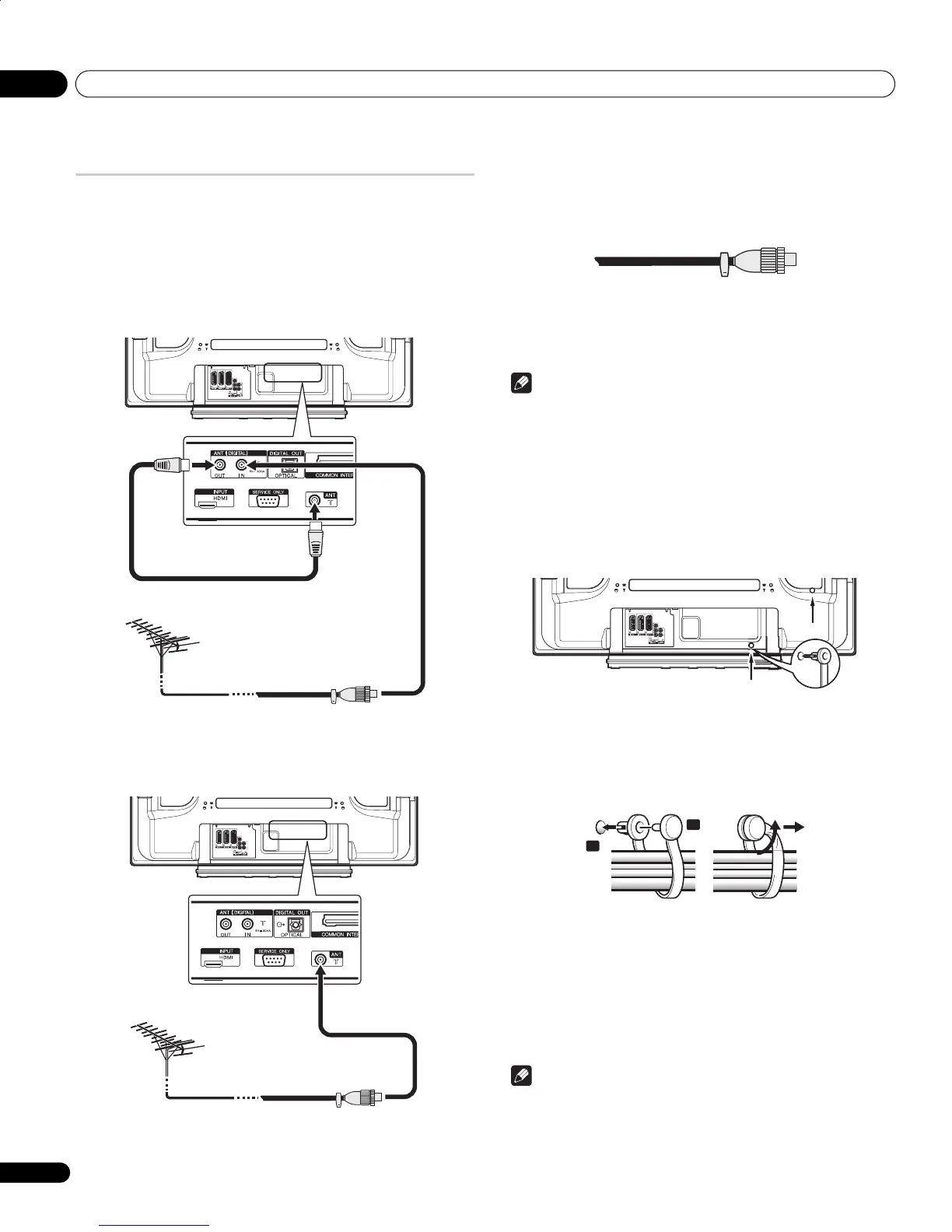

Grundlegende Anschlüsse
Antennenanschluss
Für die Anzeige eines klaren Bilds empfiehlt sich der Anschluss einer
Außenantenne. Nachstehend finden Sie eine kurze Beschreibung der
bei Verwendung eines Koaxialkabels vorzunehmenden Anschlüsse.
• Bei Gebrauch einer Innenantenne verwenden Sie gleichzeitig
einen Signalverstärker (5 V, 30 mA), und vergewissern Sie sich,
dass “Spannungsversorgung” auf “Ein” gestellt ist.
• Zum Wiedergeben von sowohl analogen als auch digitalen
Programmen verbinden Sie die ANT OUT-Buchse (Durchschleifsignal)
über das Antennenkabel mit der ANT-Buchse (Analogeingang).
• Zur Wiedergabe von ausschließlich analogen Programmen
schließen Sie das 75-Ohm-Koaxialkabel (Fachhandel) an die ANT-
Buchse (Analogeingang) an.
Antennenkabel (im Fachhandel erhältlich)
Falls Ihre Außenantenne mit einem 75-Ohm-Koaxialkabel mit
standardmäßigem DIN45325-Stecker (IEC169-2) ausgestattet ist,
schließen Sie diesen an die Antenneneingangsbuchse an der
Rückseite des Plasma-Fernsehers an.
Hinweis
• Bei inkorrektem Antennenanschluss kann es zu einer
Beeinträchtigung der Empfangsqualität kommen. Wenn
Bildstörungen auftreten, prüfen Sie zunächst, ob die Antenne
richtig angeschlossen ist.
Verlegen von Kabeln
Zum Verlegen der Verbindungskabel können Sie die
Schnellverschlussklemmen bedarfsgemäß verwenden. Die
Abbildungen unten zeigen die Lage der Öffnungen an der Rückseite
des Plasma-Fernsehers.
Anbringen und Abnehmen der Schnellverschlussklemmen
Setzen Sie zum Arretieren der Klemme [1] in eine geeignete Öffnung
an der Rückseite des Plasma-Fernsehers ein und bringen Sie [2] in der
Rückseite von [1] zum Einschnappen.
• Schnellverschlussklemmen lassen sich nicht wieder ohne
weiteres lösen, nachdem sie einmal angebracht worden sind.
Bringen Sie sie daher bedachtsam an.
• Drehen Sie die Klemme mit einer Zange um 90° und ziehen Sie sie
nach außen. Die Klemme kann im Laufe der Zeit altern und
beschädigt werden, wenn sie abgenommen wird.
• Achten Sie darauf, dass Verbindungskabel keinerlei Belastung
ausgesetzt werden.
Hinweis
• Verwenden Sie die Schnellverschlussklemmen nach Bedarf.
3
Standard-DIN45325-Stecker (IEC169-2)
Handelsübliches 75-Ohm-Koaxialkabel (rund)
(im Fachhandel erhältlich)
3
Standard-DIN45325-Stecker (IEC169-2)
Handelsübliches 75-Ohm-Koaxialkabel (rund)
(im Fachhandel erhältlich)
1
2
PDP4270XD_Ger.book Page 18 Friday, June 16, 2006 5:37 PM
