Préparation05
18
Fr

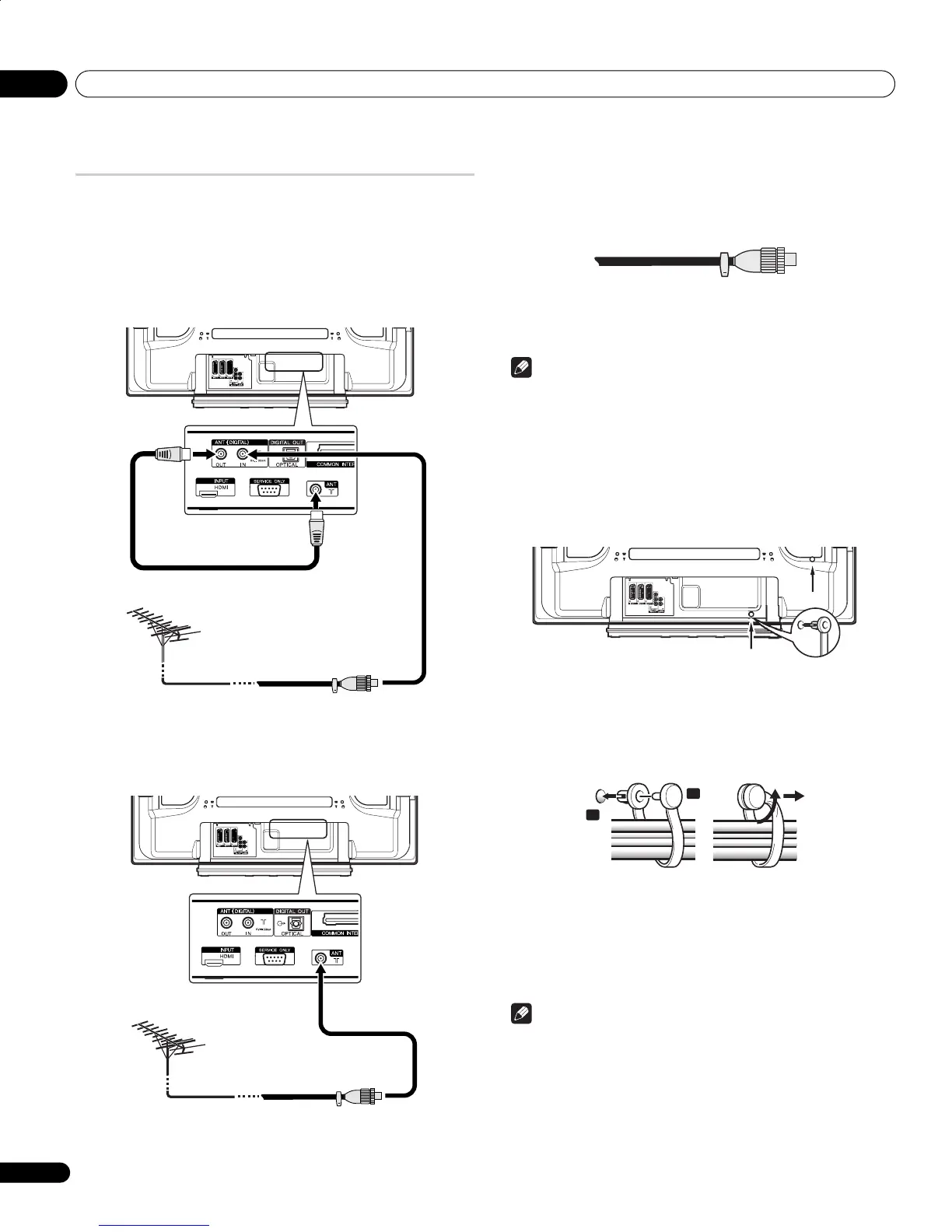

Connexions de base
Connexion de l’antenne
Pour bénéficier d’une image de meilleure qualité, utilisez une antenne
extérieure. Voici de brèves explications sur la connexion d’un câble coaxial.
• Si vous souhaitez utiliser une antenne intérieure, utilisez-la avec
un amplificateur de signal de 5 V, 30 mA et assurez-vous que
“Alimentation antenne” est réglé sur “Marche”.
• Pour regarder à la fois des émissions analogiques et numériques,
connectez le câble d’antenne à la prise ANT OUT (sortie directe
d’antenne) et à la prise ANT (entrée analogique).
• Pour ne regarder que des émissions analogiques, connectez le
câble coaxial 75 ohms (disponible dans le commerce) à la prise
ANT (entrée analogique).
Câble d’antenne (disponible dans le commerce)
Si l’antenne extérieure est équipée d’un câble coaxial 75 ohms muni
d’une fiche DIN45325 standard (IEC169-2), branchez cette fiche à la
prise d’antenne qui se trouve au dos du téléviseur plasma.
Remarque
• Si l’antenne n’est pas connectée correctement, la qualité de la
réception peut être réduite. Si les images ne sont pas affichées
correctement, vérifiez si la connexion de l’antenne est correcte ou
non.
Cheminement des câbles
Utilisez si nécessaire les colliers rapide pour acheminer les câbles de
connexion. Le diagramme ci-dessous montre l’emplacement des
trous à l’arrière du téléviseur plasma.
Pose et dépose des colliers rapides
Introduisez la partie [1] dans le trou convenable, à l’arrière du
téléviseur plasma, puis engagez la partie [2] dans la partie [1] pour
assurer la fermeture du collier.
• Les colliers rapides sont conçus pour être difficiles à déposer une
fois qu’ils sont en place et fermés. Effectuez leur pose avec soin.
• Utilisez une paire de pinces pour tourner le collier de 90º puis tirez
vers l’extérieur. Le collier peut se détériorer avec le temps et être
endommagé au cours de sa dépose.
• Faites attention de ne pas tendre les câbles de connexion.
Remarque
• Utilisez les colliers à œil comme nécessaire.
3
Fiche DIN45325 standard (IEC169-2)
Câble coaxial 75 ohms (câble à section circulaire)
(disponible dans le commerce)
3
Fiche DIN45325 standard (IEC169-2)
Câble coaxial 75 ohms (câble à section circulaire)
(disponible dans le commerce)
1
2
PDP4270XD_Fr.book Page 18 Friday, June 16, 2006 5:35 PM
