uso y mantenimiento Scarabeo 500
14

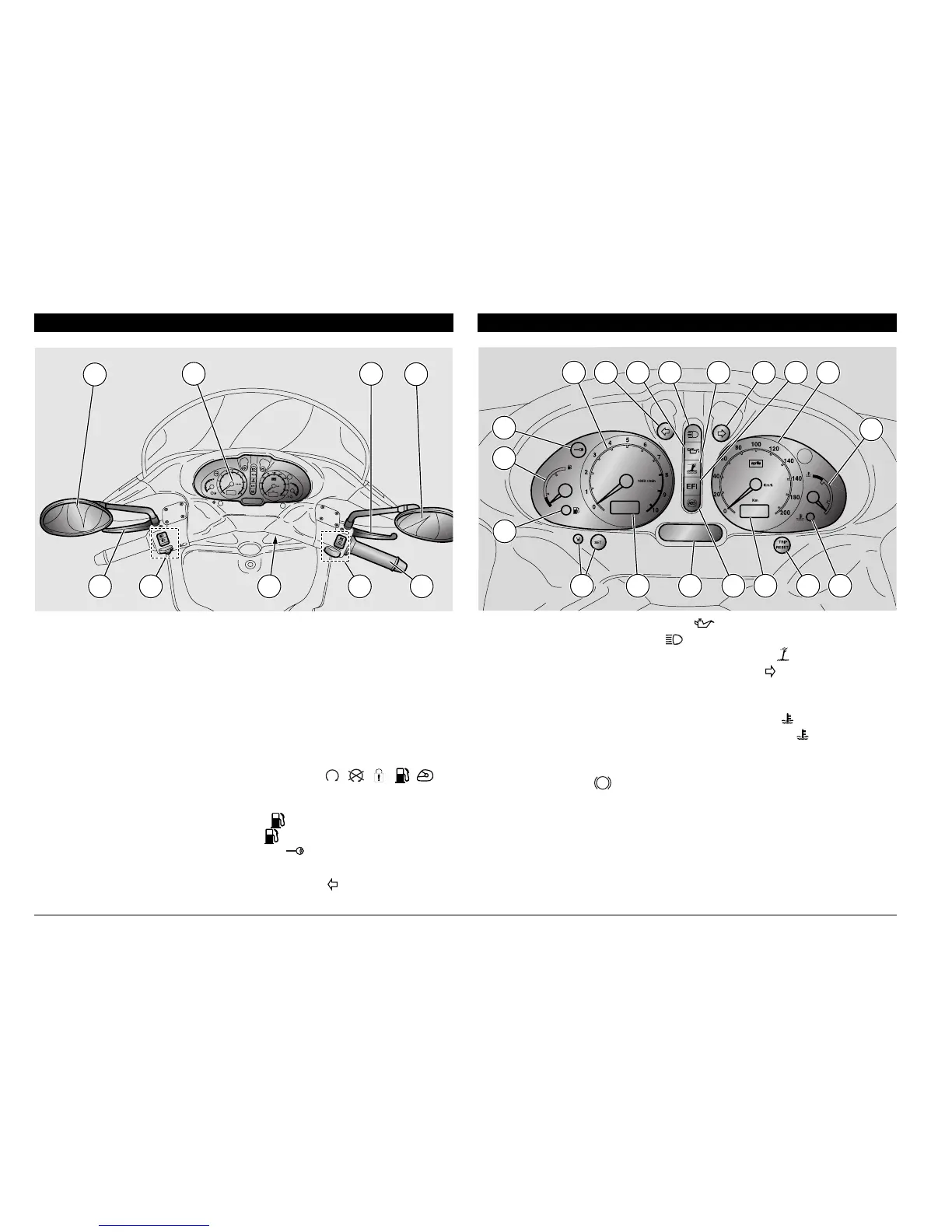

UBICACIÓN MANDOS/INSTRUMENTOS
LEYENDA UBICACIÓN MANDOS/INSTRUMENTOS
1) Mandos eléctricos lado izquierdo del manillar
2) Leva freno combinado (delantera y trasera)
3) Espejo retrovisor izquierdo
4) Instrumentos e indicadores
5) Leva freno delantero
6) Espejo retrovisor derecho
7) Puño acelerador
8) Mandos eléctricos en lado derecho del manillar
9) Interruptor encendido/bloqueo de dirección ( ----)
LEYENDA INSTRUMENTOS E INDICADORES
1) Testigo reserva de combustible ( ) color amarillo ámbar
2) Indicador nivel de combustible ( )
3) Testigo antirrobo (IMMOBILIZER) ( ) color rojo
4) Cuentarrevoluciones
5) Testigo indicador de dirección izquierdo ( ) color verde
6
3
4 5
0
92 781
INSTRUMENTOS E INDICADORES
6) Testigo presión aceite motor ( ) color rojo
7) Testigo luz de carretera ( ) color azul
8) Testigo caballete lateral en posición baja ( ) color ámbar
9) Testigo indicador de dirección derecho ( ) color verde
10) Testigo EFI
11) Tacómetro
12) Indicador temperatura líquido refrigerante ( )
13) Testigo temperatura líquido refrigerante alta ( ) color rojo
14) Selección función display del 15 y puesta en cero del 17 y 15
15) Cuentakilómetros totalizador digital
16) Testigo ABS ( ) color rojo
17) Display LCD
18) Reloj digital
19) Pulsadores selección funciones y regulaciones reloj digital
