APRILIA SCARABEO 500 - 2002 User Manual

45
uso y mantenimiento Scarabeo 500

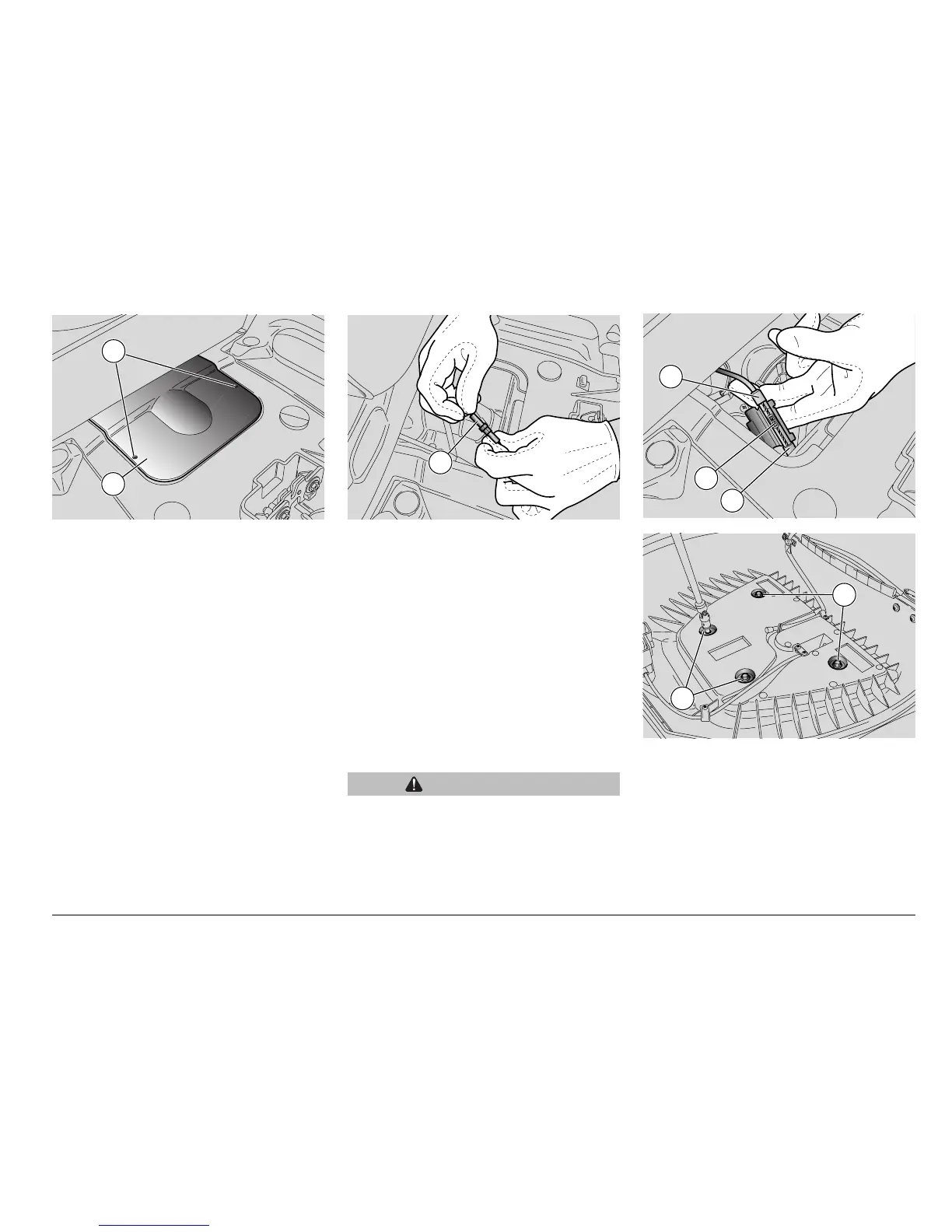

DESMONTAJE COMPARTIMIENTO
PORTA-CASCO
Colocar el vehículo en el caballete central
y levantar el asiento, ver pág. 23
(DESBLOQUEO/BLOQUEO ASIENTO).
IMPORTANTE Para una descripción
detallada del procedimiento a realizar,
antes de proceder al desmontaje, como
así también para el montaje, consultar
siempre las instrucciones que se
encuentran en el compartimiento.
◆ Extraer la tapa bajo el asiento (1)
destornillando los dos tornillos (2).
◆ Desconectar las dos conexiones stop (3)
del compartimiento.
Abrir el compartimiento porta-casco, ver
pág. 24 (COMPARTIMIENTO PORTA-
CASCO).
◆ Atornillar completamente el dispositivo
de ajuste interno del compartimiento.
◆ Quitar la alfombrilla termo - formada del
interior del compartimiento y colocarla
entre la tapa y el fondo del compartimiento
para evitar que se cierre.
◆ Abrir la envoltura de plástico (4) y
desconectar el cable del compartimiento
(5) del cable apertura (6) en el vehículo.
IMPORTANTE Antes de cerrar la
envoltura de plástico (4) destornillar el
dispositivo de ajuste interno del
compartimiento aprox. 10 mm.
◆ Destornillar y quitar los cuatro tornillos (7)
de fijación y levantar el compartimiento,
teniendo cuidado de no dañarlo.
ATENCIÓN
Durante el montaje del compartimiento,
controlar que la fijación esté firmemente
realizada y conectar nuevamente las
conexiones stop (3) del compartimiento y
conectar el cable compartimiento (5) al
cable de apertura (6) en el vehículo.
1
2
3
7
7
4
6
5
