Montavimo žinynas „Danfoss Icon™“ 24 V pagrindinis valdiklis
O
K
M1
M
M2 M3 M4 M5
LN
LN
APP
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module
Pirmąkart sumontuota sistema sukongūruojama
kaip standartinė grindų šildymo sistema. Šiame tai-
kymecirkuliacinis siurblys ir relė be įtampos įjungia-
mi kartu, esant šilumos poreikiui.
Šiame taikymeir šildymo katilo relės, ir siurblioišves-
tyse vėluojama 180 sekundžių, kad prieš įjungiant
šildymo katilą kontūruose būtų srautas.
Naudoti maišymo mazgą, prie Danfoss Icon™ 24
V pagrindinio valdiklio jungti cirkuliacinį siurblį ir
naudoti šildymo katilo relę nebūtina, tai priklauso
nuotaikymo tipoiresamų komponentų.
Kad būtų galima Danfoss Icon™ 24 V pagrindinio val-
diklio sistemą kongūruoti kitiems taikymo tipams,
reikia papildomo modulio (kodas 088U1100).

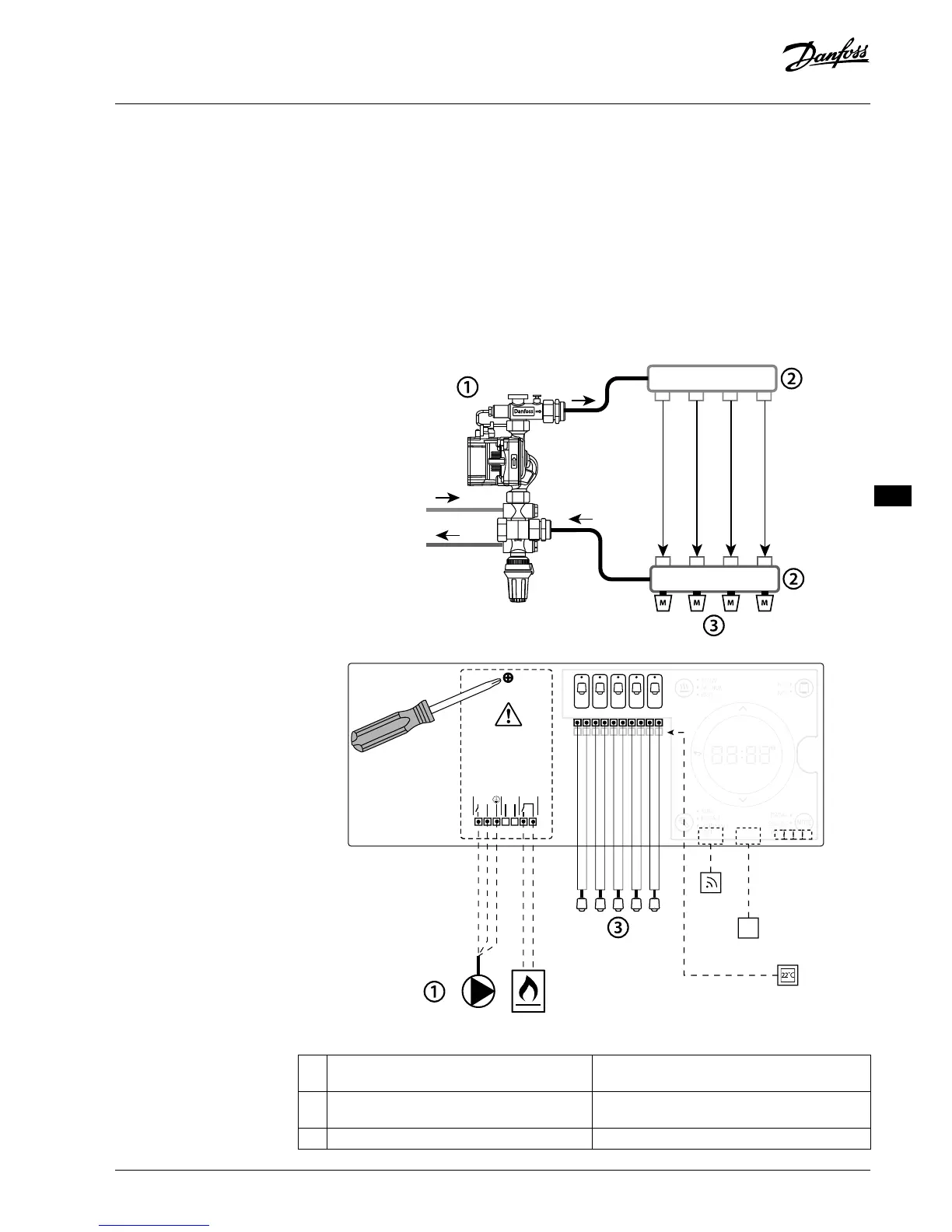

Taikymas
Pagrindinis taikymas
• 2 vamzdžių sistema
• Maišymo mazgas (nebūtinas)
Dalys
1 1 vnt. Maišymo mazgas „Danfoss FHM-Cx“
(nebūtinas)
Kodas088U0093/0094/0096
2 1 „Danfoss“ kolektoriaus rinkinys Kodas 088U05xx (FHF), 088U06xx („BasicPlus“)
arba 088U07xx (SSM)
3 x vnt. TWA-A 24 V terminės pavaros Kodas 088H3110 (NC), 088H3111 (NO)
VIMCG30F | 088N3678 | 115
© Danfoss | FEC | 2019.02
Išplėtimo lizdo
atidarymą ir gnybtų
prijungimą po išplėti-
mo lizdu privalo atlikti
tiktai kvalikuotas
elektrikas.
Elektros šoko rizika.
ELEKTROS
ŠOKO RIZIKA!
Dangtelio nuėmimą
ir 230 V laidų insta-
liavimą privalo atlikti
tiktai profesionalus
elektrikas.
