Installasjonsveiledning Danfoss Icon™ hovedstyreenhet 24 V
Tilbakestille eller
skifte en Danfoss
Icon™ hovedstyreen-
het 24 V

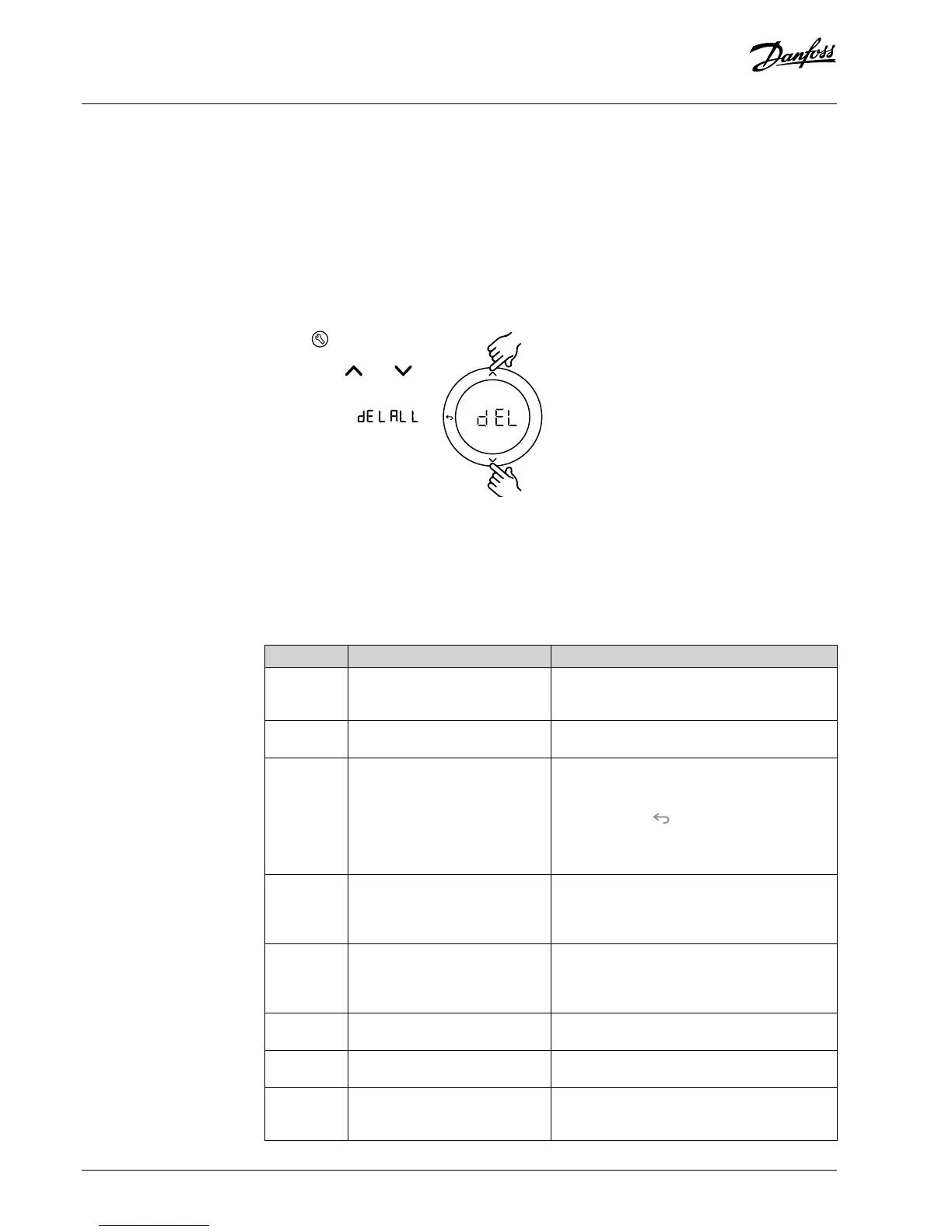

Fabrikktilbakestilling av Danfoss Icon hoved-
styreenhet 24 V
1. Trykk for å velge UNIN-
STALL-modus.
2. Hold inne og
Danfoss Icon hovedstyre-
enhet 24 V i 3 sekunder til
displayet viser .
3. Trykk OK. Alle innstillinger
på hovedstyreenheten tilba-
kestilles til fabrikkinnstillin-
ger.
Merk! Individuelle romtermostater må tilbakestilles
lokalt, se kapittelet «Fjerne en termostat».
Skifte en defekt Danfoss Icon™ hovedstyreenhet
24 V
1. Fjern alle termostater og andre enheter fra
systemet ved å følge prosedyren for fabrikktilba-
kestilling.
2. Noter hvordan alle ledningene er koblet til
Danfoss Icon hovedstyreenhet 24 V.
3. Fjern ledningene fra Danfoss Icon hovedstyre-
enhet 24 V.
4. Monter en ny Danfoss Icon hovedstyreenhet
24 V og koble alle ledninger til samme posisjon
som på den gamle hovedstyreenheten.
5. Kongurer systemet igjen som beskrevet i kapit-
telet «Sette opp systemet».
OK
Feilsøking
Hvis en feil registreres, vises en alarmkode enten på Danfoss Icon hovedstyreenhet 24 V eller på termo-
staten.
Alarmkode Problem Løsning
Er03 Du har satt opp en kjøleapplikasjon
som krever en referanseromtermo-
stat for å kunne brukes.
Gå til termostaten i det ønskede referanserommet,
og åpne montørmenyen på termostaten. Velg ON
på termostaten i ME.6 «referanseromtermostat».
Er05 Kommunikasjon med radiomodu-
len er brutt.
Kontroller at kabelen er riktig tilkoblet i radiomo-
dulen og i Danfoss Icon hovedstyreenhet 24 V.
Er06 Kommunikasjon med romtermo-
staten er brutt.
Finn romtermostaten ved å se på de blinkende ut-
gangene på Danfoss Icon hovedstyreenhet 24
V, eller se på termostatene. Aktiver termostaten,
og trykk deretter termostaten. Termostaten
som ikke har kontakt viser «NET ERR». Skift batteri-
ene på romtermostaten og foreta en nettverkstest
(aktiver NET TEST i menyen på romtermostaten).
Er07 Kommunikasjon med slave-styre-
enheten er brutt.
For trådløs tilkobling kontrollerer du radiomodu-
lens forbindelse med Danfoss Icon hovedstyre-
enhet 24 V. For kablet system kontrollerer du led-
ningstilkoblingen mellom styreenhetene.
Er08 Kommunikasjon fra slave- til mas-
ter-styreenheten er brutt.
For trådløs tilkobling kontrollerer du radiomodu-
lens forbindelse med Danfoss Icon hovedstyre-
enhet 24 V. For kablet system kontrollerer du led-
ningstilkoblingen mellom styreenhetene.
Er10 Kommunikasjon med signalfor-
sterkeren er brutt.
Kontroller at signalforsterkeren er koblet til utgan-
gen/ikke er ernet, og at utgangen er .
Er11 Kommunikasjon med ekspansjons-
modulen er brutt.
Kontroller at ekspansjonsmodulen er satt ordent-
lig på plass.
Er12 Aktuator defekt.
Den defekte aktuatorutgangen
blinker.
Skift aktuatoren.
Det potensialfrie releet aktiveres på alle
hovedstyreenheter ved varmebehov på en av
hovedstyreenhetene.
SLA TYPA: Pumpen aktiveres på Danfoss Icon
hovedstyreenhet 24 V ved varmebehov på enten
master eller slave(r).
SLA TYPB: Pumpereleet aktiveres bare på den
Danfoss Icon styreenhet 24 V som termostaten
med varmebehov er tilordnet.
Denisjon av
slavetype
80 | © Danfoss | FEC | 2019.02
VIMCG30F | 088N3678
