Danfoss Icon Installation Guide

Kurulum Kılavuzu Danfoss Icon™ Ana Kontrolör 24 V
TR
Kurulum
Kablolu kurulum
Not! Elektrk tessatı yapılmadan önce güç kaynağı
bağlantısını kesn!
Kablolu termostatların ve aktüatörlern elektrk te-
ssatı çn lütfen Hızlı Kılavuz Bölüm B ve C’ye baş-
vurun.
24 V Termostatların elektrk tessatı aşağıda göre-
bleceğnz gb BUS veya Yıldız yapılandırmasıyla
gerçekleştrleblr.
Sstem, polarteye duyarlı değldr.

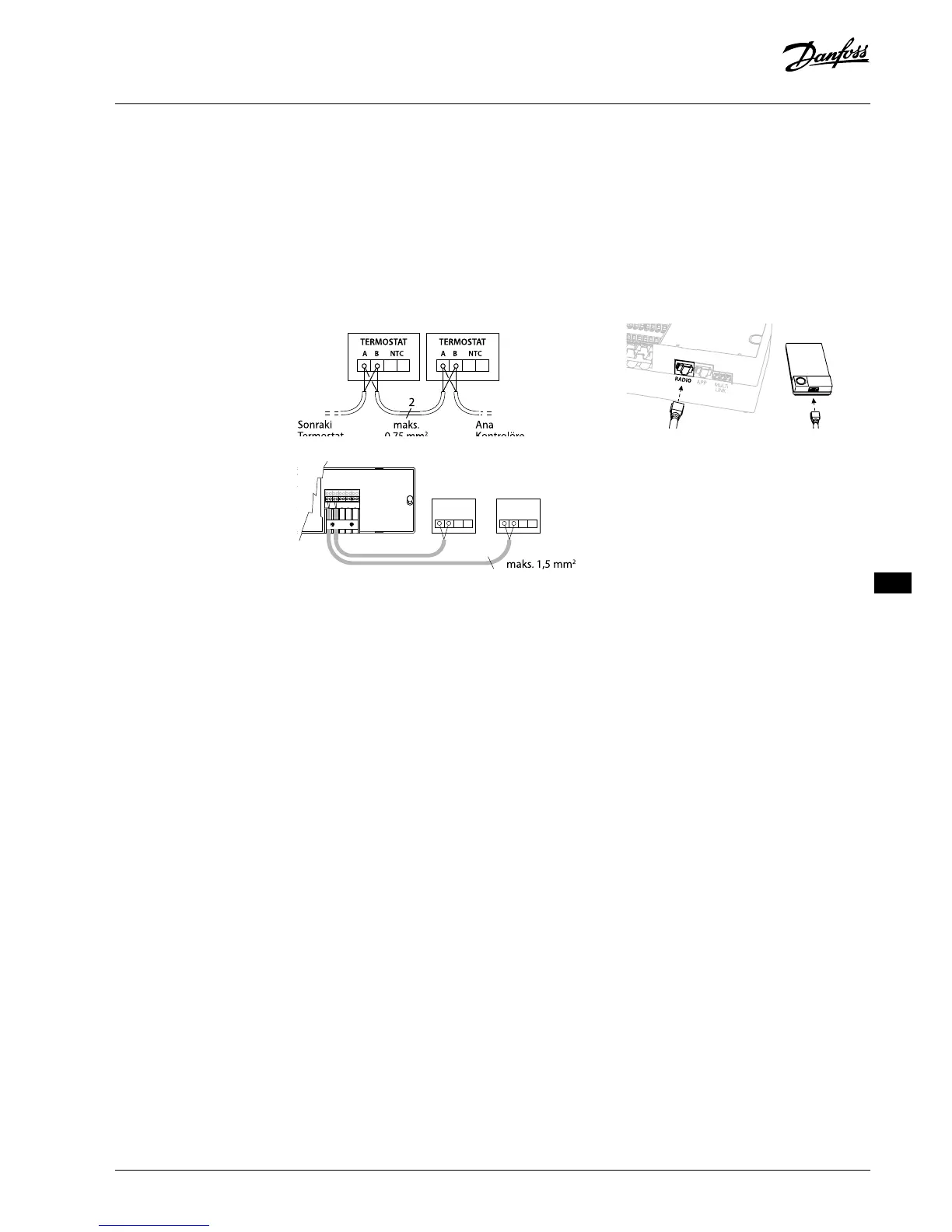

BUS elektrk tessatı çn (ser)
Star elektrk tessatı çn (paralel)
A B NTC
2
TERMOSTATLAR
A B NTC
Kablosuz kurulum çn
Not! Elektrk tessatı yapılmadan önce güç kaynağı
bağlantısını kesn!
Telsz Modülünün, kod no. 088U1103, bağlanması
Kablosuz termostatlar kurulurken Telsz Modülü
gerekldr. Telsz modülü 2 m optk ara bağlantı kab-
losuyla brlkte gelr. Gerekrse daha uzun br kablo
(maks. 15 m) kullanılablr.
Brden fazla Ana Kontrolör bulunan sstemlerde her
Danfoss Icon™ Ana Kontrolör 24 V üntesne br Tel-
sz Modülü takılmalıdır.
088U1103
İstsna br özellk olarak kablosuz sstemlere kablo-
lu termostatlar ekleneblr.
Kablosuz termostat ve aktüatörlern kurulumu çn
lütfen Kablosuz Hızlı Kılavuzu Bölüm B2, B3, B4 ve
C1’e başvurun.
İsteğe bağlı
kurulumlar
Uygulama Modülünün Kurulumu,
kod no. 088U1101
Uygulama şlevler stenrse Uygulama Modülü ge-
rekldr. Kablosuz br ağa (W-F) eklemek çn lütfen
Uygulama Modülü kurulum kılavuzuna başvurun.
Brden fazla Danfoss Icon™ Ana Kontrolör bulunan
sstemlerde yalnızca br Uygulama Modülü yeterl-
dr ve Ana Kontrolörlerden herhang brne eklene-
blr.
Pompa elektrk tessatı
PWR1 çıkışı sstemde srkülasyon pompası bulunan
kurulumlarda kullanım çn tasarlanmıştır. PWR1
çıkışında en azından br termostattan ısı taleb gel-
dğnde etknleştrlen, üzernden akım geçen 230
V çıkış (maks. 100 W) bulunur. Herhang br termos-
tattan ısı taleb gelmedğnde PWR1 çıkışı enerj
tasarrufu çn kapatılır. Isı taleb olduğunda, ısıtma
devrelerndek aktüatörlern geckmesnden dolayı
pompanın akış oluşturamadan çalışmasını önlemek
çn çıkış 180 sanye geckmel olarak etknleştrlr.
Potansyelsz röle elektrk tessatı
Örneğn kazandan ısı talebn / üretmn etknleştr-
mek çn potansyelsz br röle kullanılablr. Potans-
yelsz rölenn uygun grşler bulunan tüm kazanlar
çn ısı taleb snyal olarak kullanılması tavsye ed-
lr. 0-10 V modülasyonlu kazanlarda Danfoss Icon™
Ana Kontrolör 24 V’den gelen ısı taleb snyal kulla-
nılamaz. Bazı komb-kazanların sıcak su öncelklen-
drmes olableceğn ve bunun sstemn ısı üretm-
n gecktrebldğn unutmayın.
Genşletme Modülünün Kurulumu,
kod no. 088U1100.
Not! Genşletme Modülünü takmadan önce güç
bağlantısını kesn.
Kapağı kaydırın ve Genşletme Modülünü takın.
Ürünle brlkte verlen talmatları zleyn.
Not! Brden fazla Ana Kontrolör bulunan br ssteme
Genşletme Modülü eklenmes halnde kurulum Ana
Ssteme yapılmalıdır.
Zemn Sensörünün Kurulumu (24 V termostat),
kod no. 088U1110.
Zemn sensörü kurulumu çn lütfen termostatla
brlkte verlen talmatlara başvurun.
Tek termostatla kontrol edlen yerden ısıtmalı
ve radyatörlü odalar.
Şu durumlarda aynı Danfoss Icon™ oda termosta-
tıyla kontrol edlen karma br radyatör ve yerden
ısıtma uygulaması kullanılablr:
• Termostatın üzernde “kl mod” çn ayarlanmış
br zemn sensörü varsa (termostatın kurulum
menüsünde “DU” modunu seçn).
• Radyatörün akışı br aktüatörle kontrol edlrse.
• Söz konusu odadak lgl çıkışlar çn doğru yayıcı
tpn seçmey unutmayın.
Bu uygulamada zemn sensörü yalnızca mn. zemn
sıcaklığını (gerekrse maks. zemn sıcaklığı da belr-
leneblr) sağlamak çn kullanılır. Atanan radyatör
çıkışıyla (k çıkış tpnden hızlı olanı) oda sıcaklığını
kontrol etmek çn dahl sensör kullanılır.
Not! Yalnızca zemn sensörlü Danfoss Icon™ oda ter-
mostatları desteklenr.
VIMCG30F | 088N3678 | 137
© Danfoss | FEC | 2019.02
