Er14 Nie można dodać sterownika
nadrzędnego Danfoss Icon™ jako
sterownik podrzędny, ponieważ dodano
już jeden lub więcej termostatów
pokojowych, wzmacniaków lub
sterowników nadrzędnych Danfoss
Icon™ 24V.
Aby umożliwić przypisanie funkcji podporządkowanej
temu sterownikowi nadrzędnemu Danfoss Icon™ 24V,
konieczne jest przywrócenie go do ustawień fabrycznych
(patrz wskazówki zawarte w rozdziale „Zerowanie lub wy-
miana sterownika nadrzędnego Danfoss Icon™”).
Er16 Ta aplikacja wymaga, aby były dostęp-
ne określone wyjścia siłownika.
Już przypisałeś to wyjście do termostatu pokojowego,
lub wyjście nie zostało jeszcze wyposażone w siłownik.
Usuń wyjście z termostatu, musi być dostępne dla wy-
branej aplikacji (lub zamontuj siłownik – jeśli jeszcze nie
zostało to zrobione).
Er17 Czujnik PT1000 nie jest zamontowany
lub jest uszkodzony.
Sprawdź czujnik i wymień w razie potrzeby.
Równoważenie
hydrauliczne
W przypadku korzystania ze sterownika nadrzędnego
Danfoss Icon™ 24V wraz z PWM+, system automatycznie
zrównoważy układy.
W układach grzejnych, w których występują ekstremalne
różnice w długościach układów, równoważenie automa-
tyczne niekoniecznie będzie się sprawdzać.
W takich przypadkach sterownik nadrzędny Danfoss
Icon™ 24V może pomóc w określeniu, który z układów ma
problemy z uzyskaniem odpowiedniego przepływu:

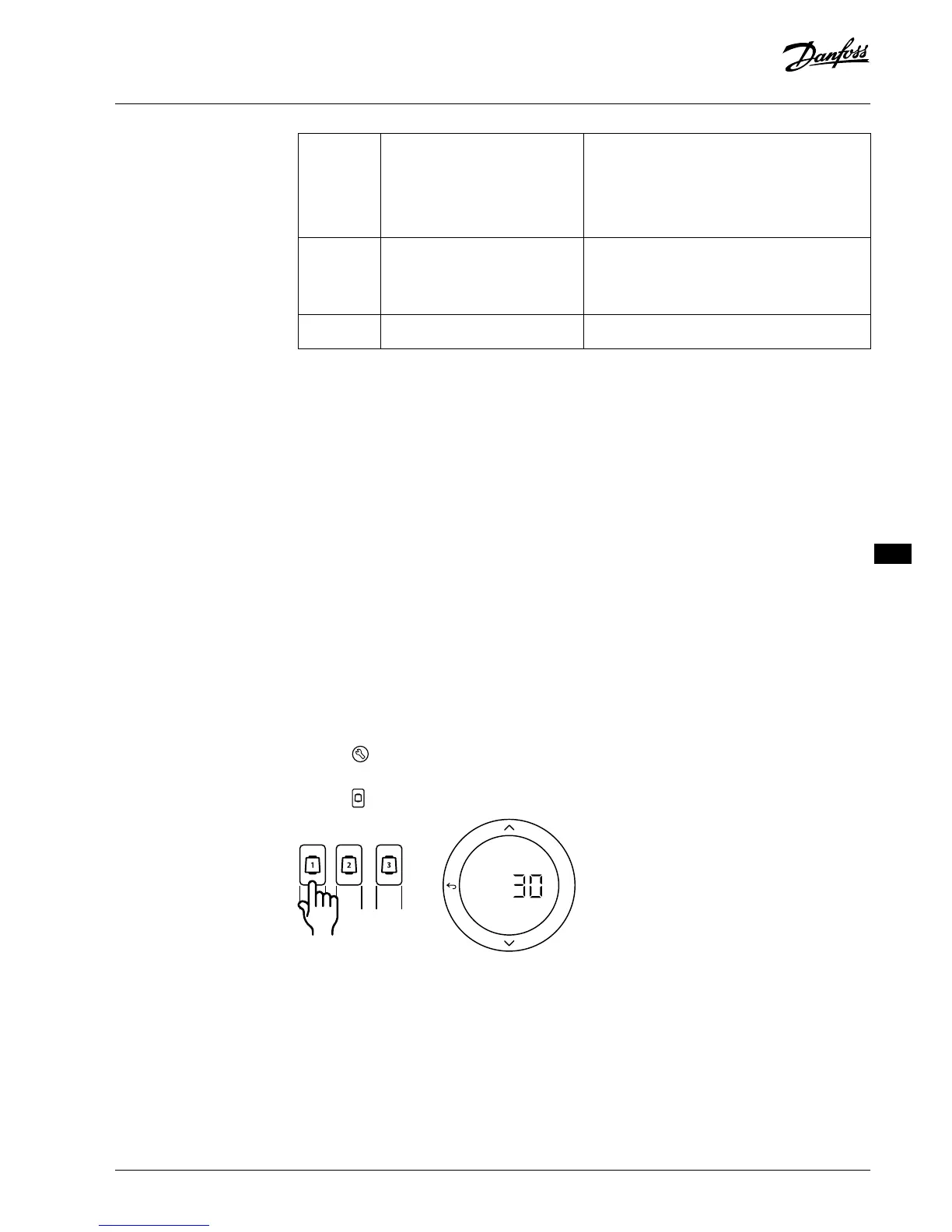

1. Wcisnąć , aby uruchomić tryb RUN (PRACA).
2. Aby zapoznać się z wartościami procentowymi prze-
ciętnego cyklu roboczego wybranego układu, wcisnąć
przycisk .
OK
Wciśnięcie przycisku wyjścia spowoduje wyświetlenie
na ekranie sterownikanadrzędnego Danfoss Icon™ 24V
przeciętnego cyklu roboczego.
Cykl roboczy przedstawiany jest jako czas wyrażony w%,
przez który siłownik jest otwarty podczas aktywnych
okresów ogrzewania i tylko w przypadku, gdy znajduje
się w trybie ogrzewania w obrębie średniej czasu.
Funkcja ta pomaga określić czy problemy z przepływem
ma jedno lub więcej pomieszczeń, a także wpływ na uzy-
skiwanie optymalnego komfortu.
Pomieszczenia z najwyższymi cyklami roboczymi będą
tym samym pomieszczeniami wymagającym najwięk-
szego przepływu. Jeśli w przypadku takich pomieszczeń
stwierdzono problemy z uzyskaniem żądanej temperatu-
ry nastawy, wymienione poniżej czynności mogą pomóc
w zwiększeniu przepływu/wydajności grzewczej tych po-
mieszczeń:
1. Zwiększyć przepływ dla pomieszczenia o najwyższym
cyklu roboczym. Za pomocą wstępnie ustawionego za-
woru znajdującego się na rozdzielaczu -> ustawić prze-
pływ maksymalny na zaworach wstępnie ustawionych
dla wyjść tego pomieszczenia.
2. Jeśli pomieszczenie o najwyższym cyklu roboczym
osiągnęło już przepływ maksymalny, należy zmniejszyć
przepływ dla wyjść o najniższych cyklach roboczych
(ponieważ nie potrzebują one aż tak dużego przepły-
wu).
3. Jeśli żadna z powyższych czynności nie pomogła w
uzyskaniu żądanej temperatury pomieszczenia, należy
zwiększyć przepływ całkowity poprzez ustawienie na
pompie obiegowej wyższego przepływu.
4. Na koniec należy zwiększyć temperaturę powietrza na-
wiewanego do układu.
Uwaga! Dzięki zamontowaniu modułu rozszerzającego w
sterowniku nadrzędnym Danfoss Icon™ 24V, system będzie
w stanie dokonywać automatycznej regulacji temperatury
powietrza nawiewanego, zgodnie z zapotrzebowaniem po-
szczególnych pomieszczeń na ogrzewanie.
