M2
M3
M4
M5
LN
LN
APP
230 V
Actuator outputs - 24 V
App
Module
Link
Master
Brown
Blue
Green/Yellow
PWR1 PWR2 RELAY
Radio
Module

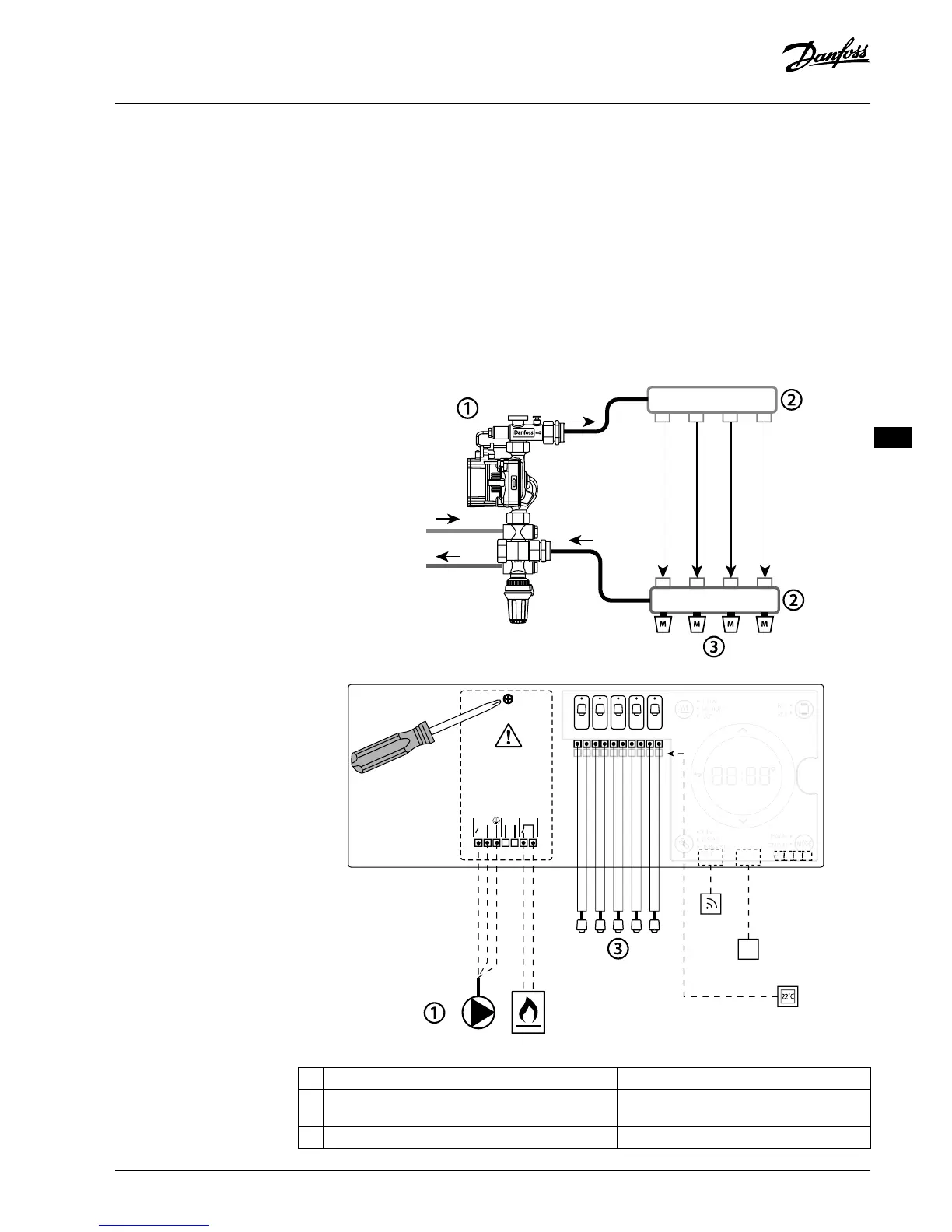

Ensimmäisen asennuksen yhteydessä järjestelmä
konguroidaan normaalina lattialämmitysjärjestel-
mänä. Tässä sovelluksessa kiertovesipumpun lähtö
ja potentiaalivapaa rele aktivoidaan molemmat,
kun lämmitystarvetta ilmenee.
Tässä sovelluksessa sekä kattilan releessä että pum-
pun lähdössä on 180 sekunnin viive, jotta varmiste-
taan, että piirien läpi on riittävä virtaus ennen kuin
kattila aktivoidaan.
Sekoitusventtiilin käyttö, kiertovesipumpun liittä-
minen Danfoss Icon™ 24 V -pääsäätimeen ja katti-
lan releen käyttö on valinnaista sovelluksen ja käy-
tettävissä olevien osien mukaan.
Danfoss Icon™ 24 V -pääsäätimen konguroinnissa
muihin sovelluksiin tarvitaan laajennusmoduuli (ti-
lausnumero 088U1100).
Käyttötarkoitus
Käyttötarkoitus, perus
• 2-putkijärjestelmä
• Sekoitusventtiili (lisävaruste)
Osaluettelo
1 1 kpl Danfoss FHM-Cx -sekoitusventtiili (lisävaruste) Osanumero 088U0093/0094/0096
2 1 Danfoss-jakotukkisarja Osanumero 088U05xx (FHF), 088U06xx
(BasicPlus) tai 088U07xx (SSM)
3 x kpl TWA-A 24 V:n termomoottoria Osanumero 088H3110 (NC), 088H3111 (NO)
VIMCG30F | 088N3678 | 95
© Danfoss | FEC | 2019.02
Laajennuspaikan
avaamisen ja liittimien
liittämisen saa suorit-
taa vain koulutettu
sähköasentaja.
Sähköiskunvaara.
SÄHKÖISKUN VAARA!
Kannen irrottaminen ja
230 V:n johtojen asen-
tamisen tulee suorittaa
vain alan ammattilai-
sen toimesta.
