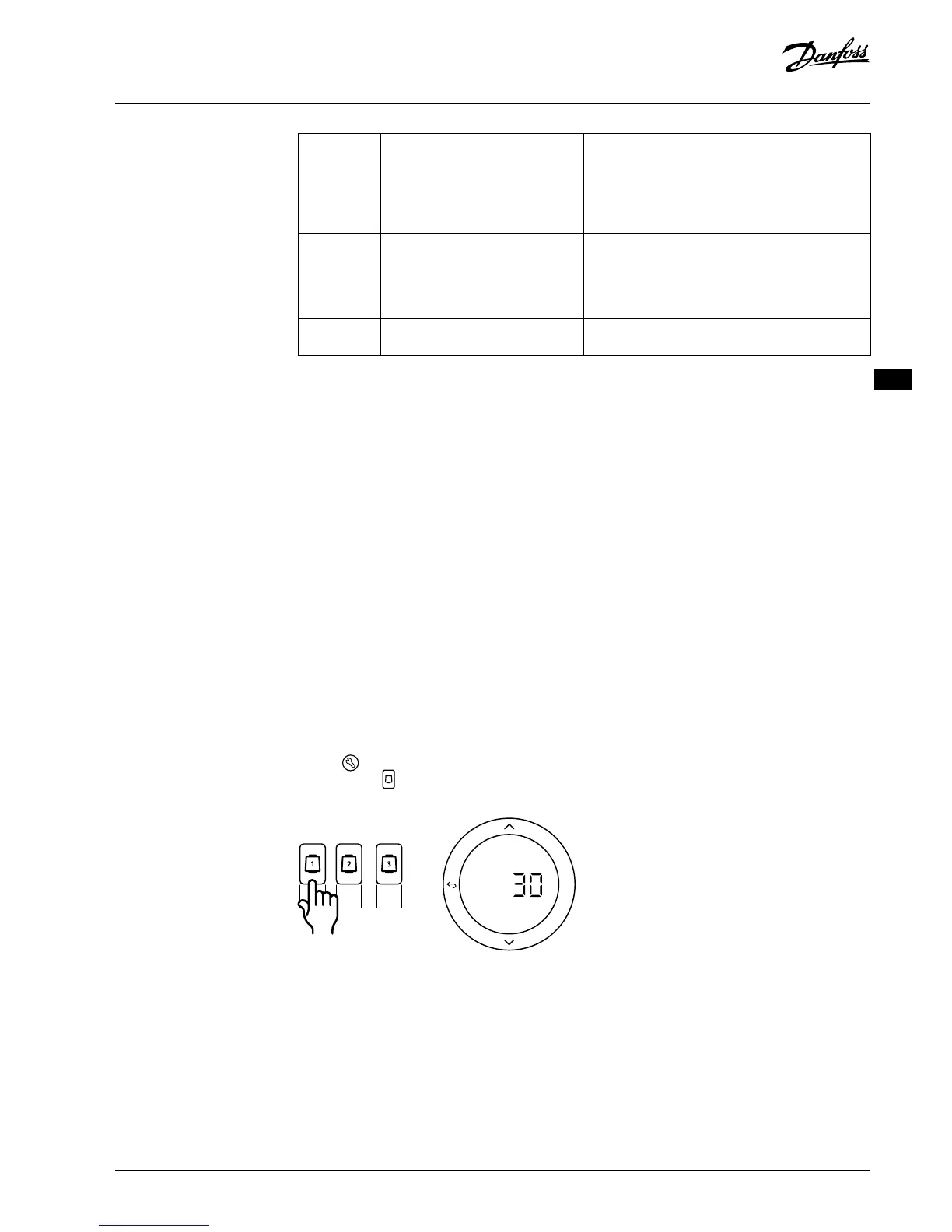

Page #81 background imageLoading...
Page #81 background image
NO
Installasjonsveiledning Danfoss Icon™ hovedstyreenhet 24 V
Er14 En Danfoss Icon hovedstyreen-
het kan ikke inkluderes som (bli) en
slave-styreenhet fordi én eller ere
romtermostater, signalforsterkere
eller Danfoss Icon styreenhet 24
V allerede er inkludert.
Denne Danfoss Icon hovedstyreenhet 24 V må
tilbakestilles til fabrikkinnstilling for å bli en sla-
ve-styreenhet. (Se beskrivelse i kapittelet «Tilba-
kestille eller skifte en Danfoss Icon master-sty-
reenhet).
Er16 Denne applikasjonen krever at en
bestemt aktuator utgang er tilgjen-
gelig.
Du har allerede tildelt denne utgangen til en rom-
termostat, eller aktuatoren er ikke montert. Fjern
termostaten fra utgangen, den må være tilgjenge-
lig for den valgte applikasjonen (eller monter ak-
tuatoren – hvis dette ikke er gjort ennå).
Er17 Ekstern PT1000 sensor er ikke mon-
tert eller den er defekt.
Kontroller sensoren og bytt om nødvendig.
Hydraulisk balanse
Ved bruk av Danfoss Icon hovedstyreenhet 24 V
med PWM+ regulering, vil systemet balansere kret-
sene automatisk.
I varmesystemer med ekstreme forskjeller i krets-
lengde kan det være at den automatiske balanse-
ringen ikke er tilstrekkelig.
I slike tilfeller kan Danfoss Icon hovedstyreenhet
24 V hjelpe deg å fastslå hvilke kretser som har pro-
blemer med å få nok gjennomstrømning:
1. Trykk for å velge RUN-modus.
2. Trykk på en -knapp for å se gjennomsnittlig
driftssyklus i prosent for den valgte kretsen.
OK
Når utgangsknappen trykkes, vises gjennomsnitt-
lig driftssyklus på skjermen på Danfoss Icon ho-
vedstyreenhet 24 V.
Driftssyklusen vises som prosentandel av tiden i
aktive varmeperioder aktuatoren har vært åpen, og
bare i varmemodus som et gjennomsnitt over tid.
Denne funksjonen kan bidra til å fastslå om ett el-
ler ere rom har problemer med å få tilstrekkelig
gjennomstrømning eller eekt for å oppnå optimal
komfort.
Rommet med høyest driftssyklus er det som krever
størst gjennomstrømning. Hvis dette rommet har
problemer med å nå ønsket børtemperatur, kan de
følgende trinnene bidra til å gi rommet mer gjen-
nomstrømning/varmekapasitet:
1. Øk gjennomstrømningen til rommet med høyest
driftssyklus ved hjelp av forhåndsinnstillingsven-
tilen på manifolden -> still inn maksimal gjen-
nomstrømning for forhåndsinnstillingsventiler
for utgangene til rommet.
2. Hvis rommet med høyest driftssyklus allerede
har maksimal gjennomstrømning, reduseres i
stedet gjennomstrømningen for utgangene med
lavest driftssyklus (de trenger ikke så stor gjen-
nomstrømning).
3. Hvis det ovenstående ikke er nok til å oppnå øn-
sket romtemperatur, økes den totale gjennom-
strømningen ved å stille inn høyere gjennom-
strømning på sirkulasjonspumpen.
4. Som en siste utvei kan forsyningstemperaturen
inn til systemet økes.
Merk! Ved å installere en ekspansjonsmodul i
Danfoss Icon hovedstyreenhet 24 V kan systemet
automatisk justere forsyningstemperaturen etter
varmebehovet i rommene.
VIMCG30F | 088N3678 | 81
© Danfoss | FEC | 2019.02
