Installationshandbok Danfoss Icon™ huvudstyrenhet 24 V
Återställa eller byta
ut en Danfoss Icon
huvudstyrenhet 24 V

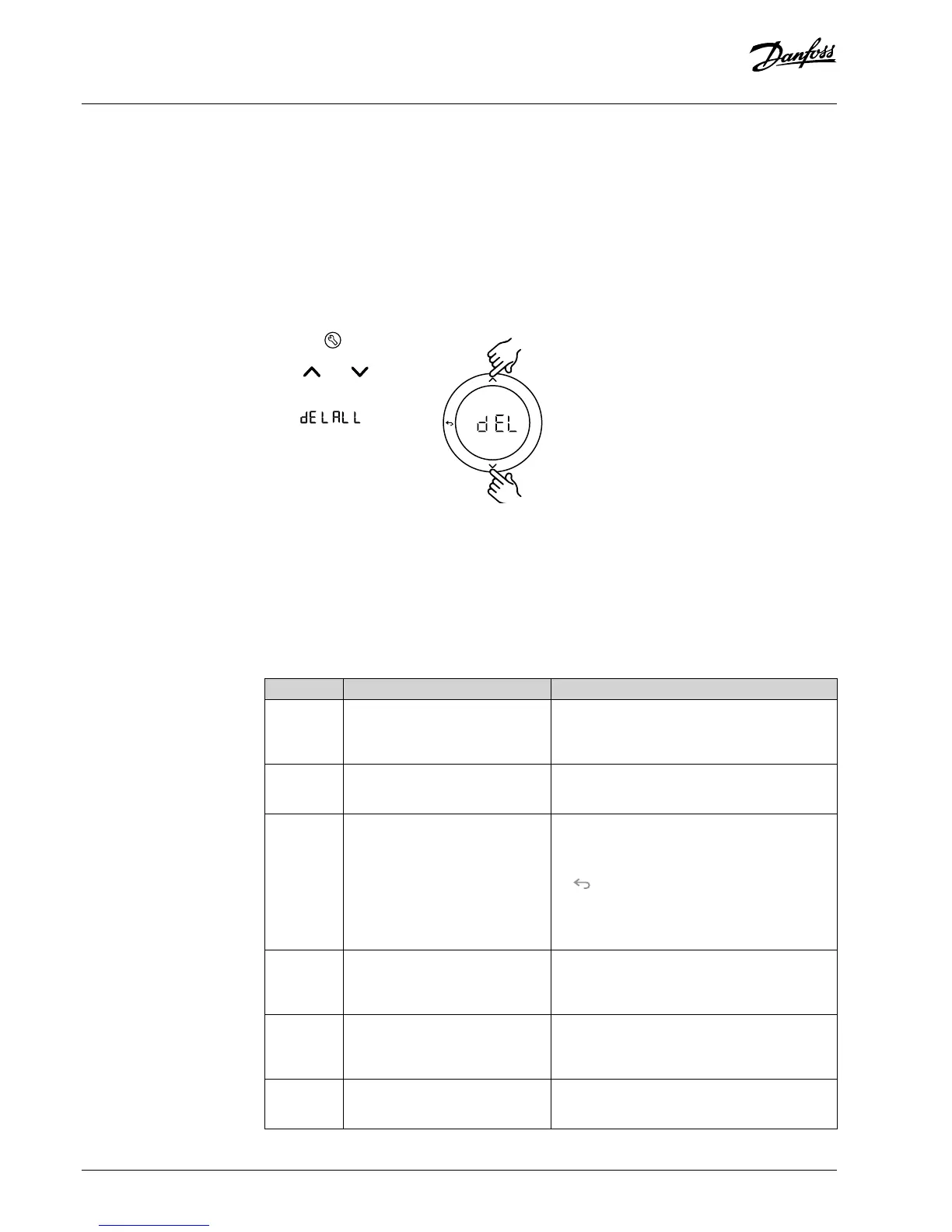

Fabriksåterställning av Danfoss Icon huvud-
styrenhet 24 V
1. Tryck på för att välja läget
UNINSTALL (AVINSTALLERA).
2. Håll och intryckt på
Danfoss Icon 24 V huvud-
styrenhet 24 V i 3 sekunder
tills visas på dis-
playen.
3. Tryck på OK. Alla inställning-
ar på huvudstyrenheten
återställs till fabriksinställ-
ningarna.
Obs! Individuella rumstermostater måste återställas
lokalt, se kapitlet ”Ta bort en termostat”.
Byta ut en defekt Danfoss Icon huvudstyrenhet
24 V
1. Avlägsna alla termostater och andra enheter från
systemet genom att följa proceduren för fabrik-
såterställning.
2. Observera hur kablarna är anslutna till Danfoss
Icon huvudstyrenhet 24 V.
3. Koppla från kablarna till Danfoss Icon huvud-
styrenhet 24 V.
4. Montera den nya Danfoss Icon huvudstyren-
het 24 V och anslut alla kablar till samma ingång-
ar som på den gamla huvudstyrenheten.
5. Ställ in systemet på nytt enligt anvisningarna i
kapitlet ”Ställa in systemet”.
OK
Felsökning
Om ett fel registreras visas en larmkod, antingen på termostaten eller på Danfoss Icon huvudstyrenhet
24 V.
Larmkod Problem Lösning
Er03 Du har installerat en kylningstillämp-
ning som måste kopplas till en refe-
rensrumstermostat.
Gå till termostaten i det önskade referensrummet
och öppna termostatens installatörsmeny. Sätt ter-
mostaten till ON (TILL) i ME.6 referensrumstermos-
tat”.
Er05 Kommunikationen till Radiomodu-
len bruten.
Kontrollera att kabeln mellan Radiomodulen och
Danfoss Icon huvudstyrenhet 24 V är korrekt an-
sluten.
Er06 Kommunikationen till rumster-
mostaten bruten.
Identiera rumstermostaten genom att kontrollera
vilka utgångslysdioder som blinkar på Danfoss
Icon huvudstyrenhet 24 V eller kontrollera ter-
mostaterna. Aktivera termostaten och tryck sedan
på termostaten. Om det är något fel på ter-
mostaten visas texten ”NET ERR” (NÄTFEL). Byt ut
rumstermostatens batterier och kör ett nätverks-
test (välj NET TEST (NÄTTEST) i rumstermostatens
meny)).
Er07 Kommunikationen till slavstyren-
heten bruten.
Vid trådlöst system: kontrollera anslutningen mellan
App-modulen och Danfoss Icon huvudstyrenhet
24 V. Vid kopplat system: kontrollera kablarna mel-
lan huvudstyrenheten/-enheterna och systemet.
Er08 Kommunikationen mellan slavsty-
renheten och huvudstyrenheten har
brutits.
Vid trådlöst system: kontrollera anslutningen mellan
App-modulen och Danfoss Icon huvudstyrenhet
24 V. Vid kopplat system: kontrollera kablarna mel-
lan huvudstyrenheten/-enheterna och systemet.
Er10 Kommunikationen till förstärkaren
bruten.
Kontrollera att förstärkaren är inkopplad i utgång-
en/inte har tagits bort, och att utgången är satt till
ON (TILL).
Det potentialfria reläet är aktiverat på alla huvud-
styrenheter när det nns ett värmebehov på nå-
gon av huvudstyrenheterna.
SLA TYPA: Pumpen aktiveras på Danfoss Iconhu-
vudstyrenhet 24 V när värme krävs på antingen
styrenheten eller slavenheten/slavenheterna.
SLA TYPB: Pumpreläet aktiveras enbart på den
Danfoss Icon 24 V styrenhet till vilken termosta-
ten med värmebehovet är ansluten.
Denition av slavtyp
70 | © Danfoss | FEC | 2019.02
VIMCG30F | 088N3678
