Installationsanleitung Danfoss Icon™ Hauptregler 24 V
DE
Er11 Kommunikation zum Erweiterungs-
modul abgebrochen.
Überprüfen Sie, ob das Erweiterungsmodul voll-
ständig an seinen vorgesehenen Ort eingeschoben
wurde.
Er12 Stellantrieb defekt.
Der Ausgang des defekten Stellan-
triebs blinkt.
Stellantrieb austauschen.
Er14 Ein Danfoss Icon™ Hauptregler kann
nicht als Slave-Regler integriert
werden bzw. zu einem Slave-Reg-
ler werden, da ein oder mehrere
Raumthermostate, Verstärker oder
Danfoss Icon™ Hauptregler 24V
bereits integriert werden.
Dieser Danfoss Icon™ Hauptregler 24V muss auf
Werkseinstellung zurückgesetzt werden, um zu
einem Slave-Regler zu werden (siehe Beschreibung
im Kapitel „Einen Danfoss Icon™ zurücksetzen oder
austauschen“).
Er 16 Diese Anwendung erfordert, dass der
Stellantriebsausgang verfügbar ist.
Sie haben diesen Ausgang bereits einem Raumther-
mostat zugewiesen oder es ist kein Stellantrieb am
Ausgang angeschlossen. Bitte entfernen Sie die
Zuordnung des Ausgangs oder schließen Sie einen
Stellantrieb an.
Er 17 Externer PT1000-Fühler ist nicht
angeschlossen oder defekt.
PT1000-Fühler prüfen und ggf. ersetzen.
Hydraulischer
Ausgleich
Wird ein Danfoss Icon™ Hauptregler 24V mit PWM+-
Regelung verwendet, sorgt das System für den auto-
matischen Abgleich der Kreisläufe.
In Heizsystemen mit extrem unterschiedlichen Kreis-
längen ist der automatische Abgleich unter Umstän-
den nicht angemessen.
In diesen Fällen können Sie mithilfe des Danfoss
Icon™ Hauptreglers 24V ermitteln, welche Kreisläufe
keinen ausreichenden Durchuss erhalten:
1. Drücken Sie , um den RUN-Modus auszuwählen.
2. Drücken Sie eine der Tasten, um den durch-
schnittlichen Arbeitszyklus für den ausgewählten
Kreislauf zu sehen.
OK

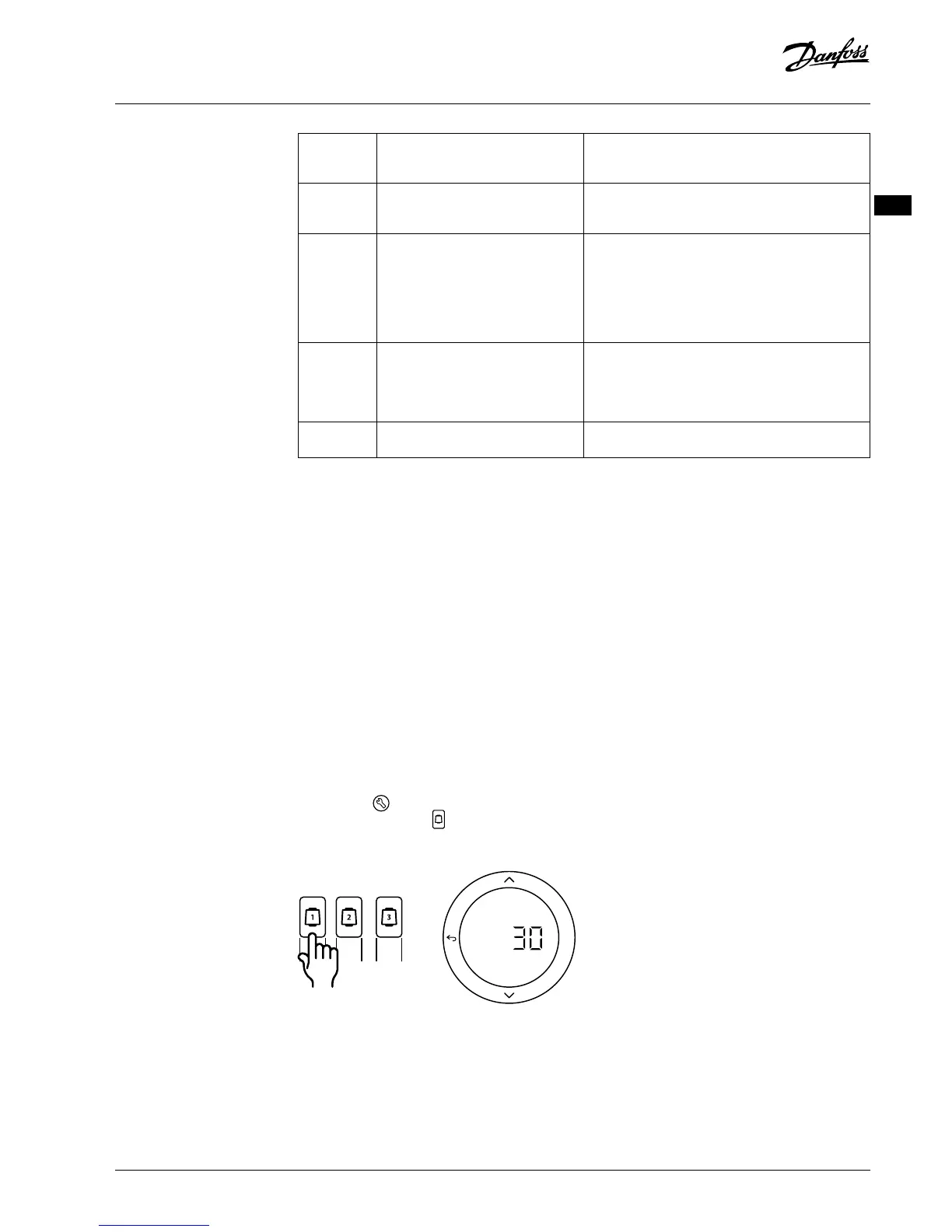

Bei Betätigen der Ausgangstaste wird der durch-
schnittliche Arbeitszyklus am Display des Danfoss
Icon™ Hauptreglers 24V angezeigt.
Der Arbeitszyklus wird als die Menge Zeit in % ange-
zeigt, die der Stellantrieb während aktiver Heizphasen
oen ist, und zwar nur im Heizmodus als Durchschnitt
im Lauf der Zeit.
Mit dieser Funktion kann ermittelt werden, ob ein
oder mehrere Räume keinen ausreichenden Durch-
uss bzw. keine ausreichende Leistung erhalten, um
einen optimalen Komfort zu erzielen.
Der Raum mit den höchsten Arbeitszyklen ist der
Raum, der den höchsten Durchuss verlangt. Wenn
dieser Raum Schwierigkeiten hat, die gewünschte
Solltemperatur zu erreichen, können die folgenden
Schritte dazu beitragen, für mehr Durchuss/Heizleis-
tung in diesem Raum zu sorgen:
1. Den Durchuss für den Raum mit dem höchsten Ar-
beitszyklus mithilfe des voreinstellbaren Ventils am
Verteiler erhöhen -> die voreinstellbaren Ventile für
die Ausgänge dieses Raums auf maximalen Durch-
uss einstellen.
2. Wenn der Raum mit dem höchsten Arbeitszyklus
bereits auf maximalen Durchuss eingestellt ist,
den Durchuss für die Ausgänge reduzieren, die
den niedrigsten Arbeitszyklus aufweisen (diese be-
nötigen weniger Durchuss).
3. Wenn die vorstehend genannten Schritte nicht zur
Erzielung der gewünschten Raumtemperatur bei-
tragen, den Gesamtdurchuss erhöhen, indem Sie
an der Umwälzpumpe einen höheren Durchuss
einstellen.
4. Als letztes Mittel die Zulufttemperatur zum System
erhöhen.
Hinweis! Durch Installation eines Erweiterungsmoduls
im Danfoss Icon™ Hauptregler 24V ist das System in der
Lage, die Zulufttemperatur automatisch an den Heizbe-
darf in den Räumen anzupassen.
VIMCG30F | 088N3678 | 21
© Danfoss | FEC | 2019.02
