Instrukcja montażu Sterowniknadrzędny Danfoss Icon™ 24V
PL
Instalacja
W przypadku montażu przewodowego
Uwaga! Przed przystąpieniem do wykonywania połączeń
elektrycznych należy odłączyć zasilanie!
W celu wykonania połączeń elektrycznych termostatów
przewodowych, patrzskrócona instrukcja sekcja B i C.

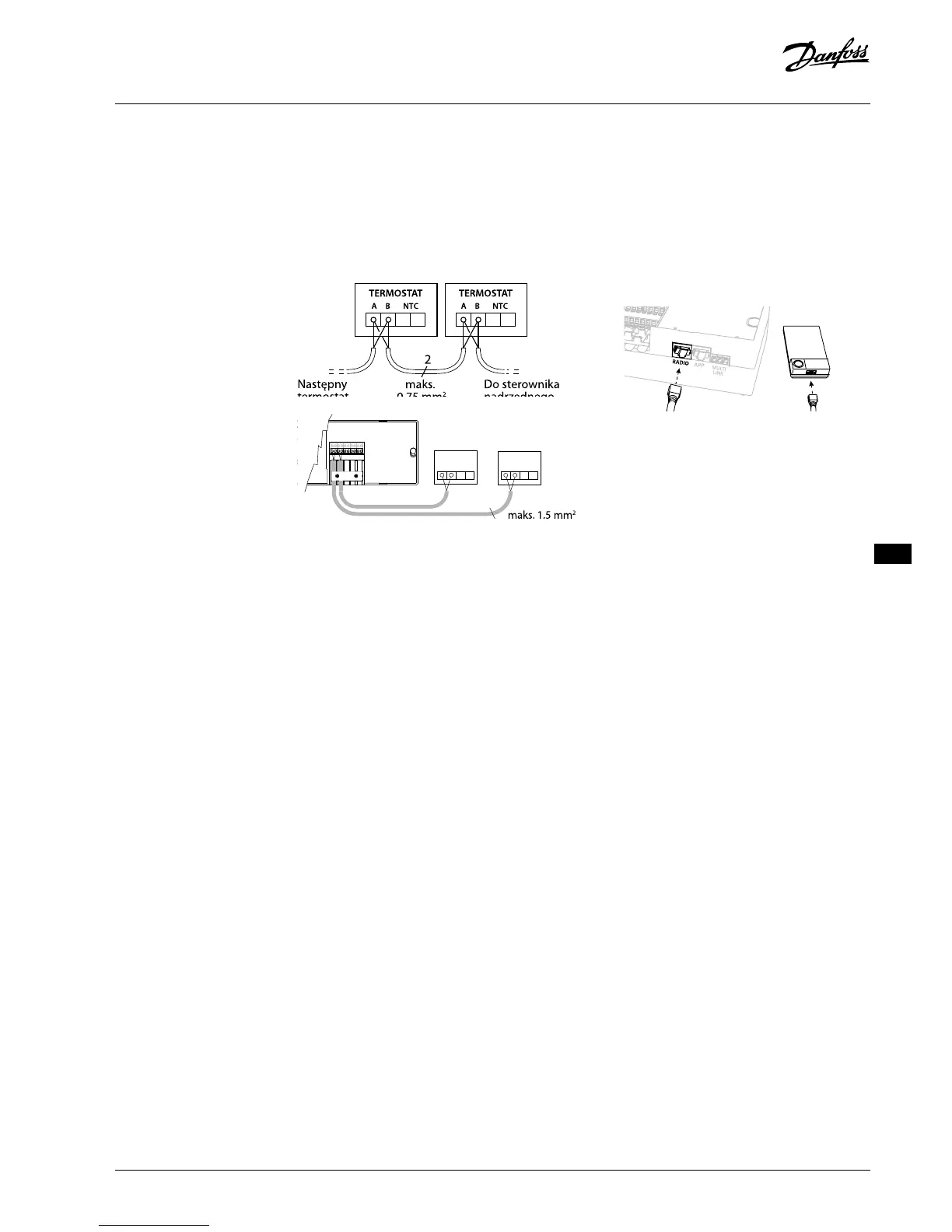

Termostaty 24 V można łączyć szeregowo lub równolegle;
patrz poniżej:
System nie jest wrażliwy na zmiany biegunowości.
W przypadku połączenia elektrycznegoszeregowego
W przypadku połączenia elektrycznego równoległego
A B NTC
2
TERMOSTATY
A B NTC
W przypadku instalacji bezprzewodowej
Uwaga! Przed przystąpieniem do wykonywania połączeń
elektrycznych należy odłączyć zasilanie!
Podłączyć moduł radiowy, kod nr 088U1103.
W przypadku instalacji termostatów bezprzewodowych
niezbędny jest moduł radiowy. Moduł radiowy wyposa-
żono w przewód typu skrętka o długości 2 m. W razie ko-
nieczności można użyć dłuższegoprzewodu (maks. 15 m).
W przypadku systemów, w których zainstalowanych jest
więcej sterowników nadrzędnych, do każdego sterowni-
kanadrzędnego Danfoss Icon™ 24V zamontowany musi
zostać moduł radiowy.
088U1103
Opcjonalnie, do systemu bezprzewodowego można rów-
nież podłączyć termostaty przewodowe.
Aby dowiedzieć się więcej na temat termostatów i siłow-
ników bezprzewodowych, patrz instrukcja skrócona dla
opcji bezprzewodowej, sekcja B2, B3, B4 i C1.
Inne instalacje
Montaż modułu aplikacji Nr kat. 088U1101
W przypadku chęci korzystania z funkcji aplikacji, nie-
zbędne jest zainstalowanie modułu aplikacji. W celu włą-
czenia do sieci bezprzewodowej (Wi-Fi), należy zapoznać
się z instrukcją montażu modułu aplikacji. W przypadku
systemów wykorzystujących więcej sterowników nad-
rzędnych Danfoss Icon™, wymagane jest podłączenie
tylko jednego modułu aplikacji, który można dodać do
dowolnego sterownika nadrzędnego.
Podłączenie elektryczne pompy
Wyjście PWR1 przeznaczone jest dla instalacji uwzględ-
niających obecność w systemie pompy obiegowej. Wyj-
ście PWR1 posiada aktywne wyjście 230 V (maks. 100 W),
które jest włączane, gdy pojawia się zapotrzebowanie na
ogrzewanie pochodzące z przynajmniej jednego termo-
statu. Jeśli żaden z termostatów nie zgłasza zapotrzebo-
wania na ogrzewanie, aby oszczędzać energię, wyjście
PWR1 zostanie wyłączone. W przypadku zapotrzebowa-
nia na ogrzewanie, wyjście zostanie włączone z opóź-
nieniem wynoszącym 180 sek. Dzięki temu pompa nie
będzie pracować bez możliwości generowania przepływu
w wyniku opóźnienia na siłownikach w układach grzew-
czych.
Podłączenie elektryczne przekaźnika bezpotencjało-
wego
Przekaźnik bezpotencjałowy można wykorzystać, na
przykład, do uruchamiania zapotrzebowania na ogrzewa-
nie z kotła. Zaleca się stosowanie przekaźnika bezpoten-
cjałowego jako sygnalizatora zapotrzebowania na ogrze-
wanie dla wszystkich kotłów posiadających odpowiednie
wejścia. W przypadku kotłów z modulacją 0-10 V nie ma
możliwości korzystania z sygnału zapotrzebowania na
ogrzewanie z poziomu sterownikanadrzędnego Danfoss
Icon™ 24V. Należy pamiętać, że niektóre z kotłów dwu-
funkcyjnych mogą dawać pierwszeństwo wytwarzania
ciepłej wody użytkowej, co może prowadzić do wytwarza-
nia ciepła w systemie, w którym ma dojść do opóźnienia.
Montaż modułu rozszerzającego
Nr kat. 088U1100.
Uwaga! Przed umieszczeniem modułu rozszerzającego
należy odłączyć zasilanie elektryczne.
Odsunąć pokrywę i umieścić moduł rozszerzający. Postę-
pować zgodnie z załączonymi instrukcjami.
Uwaga! W przypadku dodania do systemu wyposażonego
w wiele sterownikównadrzędnych modułu rozszerzającego,
koniecznie należy zainstalować go na modulenadrzędnym
systemu (System Master).
Instalacja czujnika podłogowego (w przypadku ter-
mostatu 24 V), nr kat. 088U1110.
Aby dowiedzieć się więcej na temat instalacji czujnika
podłogowego, patrz instrukcje dołączone do termostatu.
Pomieszczenia wyposażone zarówno w ogrzewanie
podłogowe, jak i grzejniki, gdzie sterowanie odbywa
się za pośrednictwem jednego termostatu.
Możliwe jest jednoczesne korzystanie z dwóch
rozwiązań, tj. grzejników i ogrzewania podłogowego,
gdzie sterowanie odbywa się za pomocą termostatu
pokojowego Danfoss Icon™, pod warunkiem, że:
• Termostat został wyposażony w czujnik podłogowy
skongurowany w termostacie na „tryb podwójny” (w
menu instalatora termostatu należy ustawić tryb „DU”).
• Przepływ w grzejniku regulowany jest za pośrednic-
twem siłownika.
• Należy również pamiętać o ustawieniu właściwego
typuźródła ciepładla odpowiednich wyjść danego po-
mieszczenia.
W przypadku tego zastosowania czujnik podłogowy wy-
korzystywany jest wyłącznie do utrzymywania minimal-
nej temperatury podłogi (w razie potrzeby można usta-
wić również maksymalną temperaturę podłogi). Czujnik
wbudowany wykorzystywany jest do sterowania tempe-
raturą pomieszczenia poprzez przypisane wyjście grzejni-
ka (najszybsze z dwóch rodzajów wyjść).
Uwaga! Obsługiwane są wyłącznie termostaty pokojowe
Danfoss Icon™ wyposażone w czujnik podłogowy.
VIMCG30F | 088N3678 | 127
© Danfoss | FEC | 2019.02
