Tilslutning af ere
Danfoss Icon™
Masterregulatorer i
et system

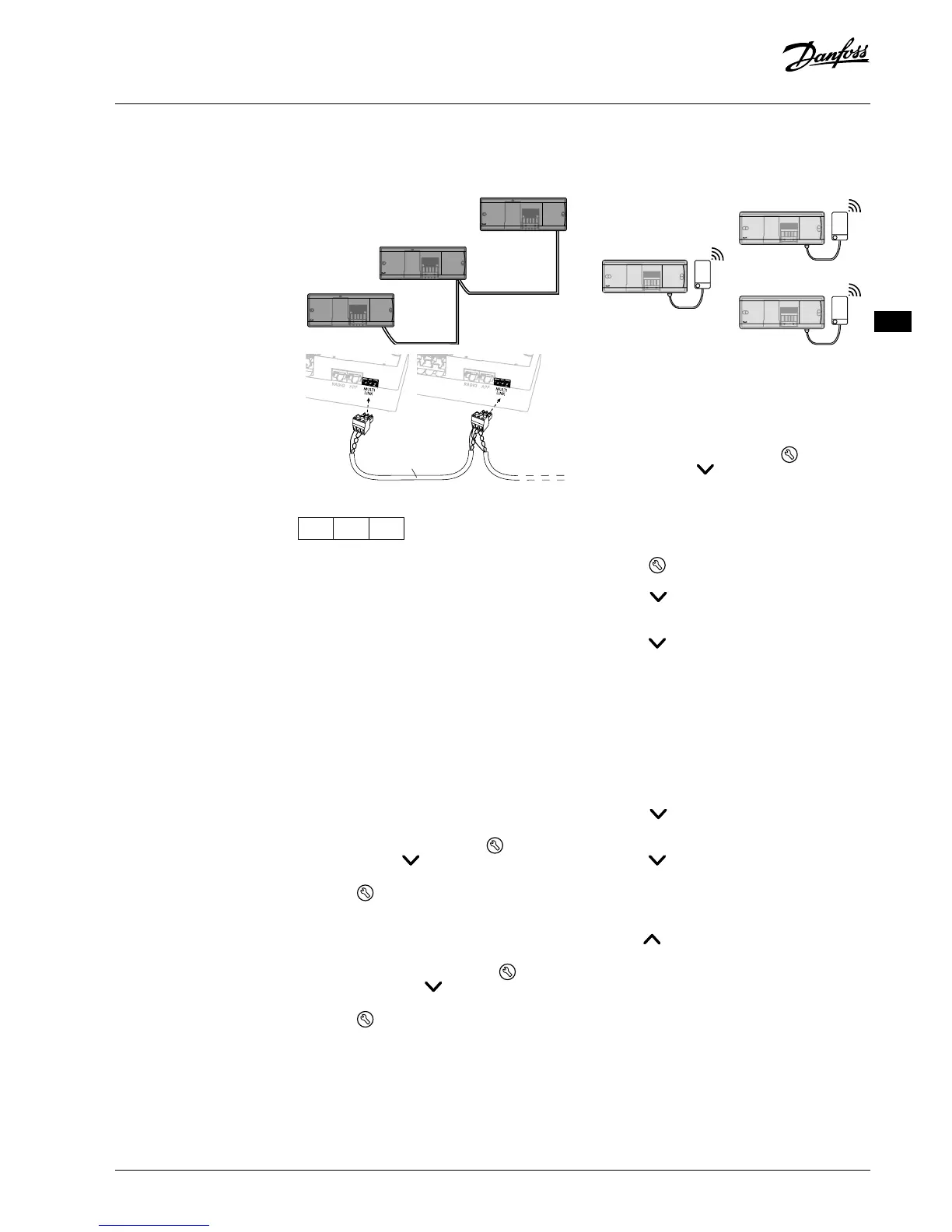

Kabelbaseret system
Tilslut op til tre Danfoss Icon™ Masterregulatorer
24 V til hinanden med parsnoede kabler med re
ledninger og det medfølgende stik.
Kabelpin ud
1 2 3
1. GND
2. COM A
3. COM B
Trådløst system
Trådløs forbindelse med op til tre Danfoss Icon™
Masterregulatorer 24 V kræver et radiomodul for
hver master / slave.
Tilslutningsprocedure for ere Danfoss Icon™
Regulatorer i et system
På systemets master
1. Installér alle termostater og termoaktuatorer
som beskrevet i Quick Guiden D2 til D6.
2. Udfør en netværkstest. Tryk på for at vælge
TEST, og tryk på for at vælge NET TEST (NET-
TEST). Bekræft med OK (Quick Guiden E7 og E8).
Sammenkobling af master og slave
Bemærk! Slaveregulatorer skal tildeles som systemsla-
ver, før de tildeles udgange og termostater.
1. Tryk på for at vælge tilstanden INSTALL (IN-
STALLÉR) på den valgte systemmaster.
2. Tryk på og hold den inde i 1,5 sekunder på
systemslaven. Displayet skifter nu mellem SLA
TYPA og SLA TYPB.
3. Tryk på for at vælge mellem de to slavetyper,
og bekræft med OK. Se “Slavetypedenition” på
næste side.
4. Gentag trin 1 – 3 for at tildele en 2. slaveregulator
til systemet (maks. to slaver er tilladt).
NET TEST (NETTEST) på systemslave
1. Installér alle termostater og aktuatorer som be-
skrevet i Quick Guiden D2 til D6.
2. Udfør en netværkstest. Tryk på for at vælge
TEST, og tryk på for at vælge NET TEST (NET-
TEST). Bekræft med OK (Quick Guiden E7 og E8).
3. Tryk på for at vælge tilstanden RUN (KØR)
efter udførelse af TEST, og tryk på OK (Quick Gui-
den E9).
APP TEST på systemmaster
1. Udfør en applikationstest. Tryk på for at væl-
ge TEST, og tryk på for at vælge APP TEST.
Bekræft med OK (Quick Guiden E7 og E8).
2. Tryk på for at vælge tilstanden RUN (KØR)
efter udførelse af TEST, og tryk på OK (Quick Gui-
den E9).
Bemærk! Hvis et ekspansionsmodul tilføjes systemet,
skal det installeres på systemmasteren.
Ændring af slavetype
1. Tryk på og hold den inde i 1,5 sekunder på
Danfoss Icon™ Slaveregulator. Displayet skifter
nu mellem SLA TYPA og SLA TYPB.
2. Tryk på for at vælge mellem de to slavetyper,
og bekræft med OK. Se “Slavetypedenition” for
yderligere oplysninger.
Linktest på slave (mellem master og slave)
Tryk på i 1,5 sekunder. Displayet viser et in-
klusionsmønster under Linktesten. Når dette er
gjort, viser displayet antallet af modtagne pakker
i procent.
Testprocedurer for
ere Danfoss Icon™
Masterregulatorer i
et system
