Fælles indstillinger for hele systemet (indstilles
én gang)
• Benyt -tasten til at vælge tilstanden INSTALL
(INSTALLÉR).
• Vælg aktuatortype. Tryk på
M
for at vælge NC
(normalt lukket er default) eller NO (normalt
åben). Den valgte type vil blive markeret på ak-
tuatoren.
• Vælg reguleringstype, enten PWM+ eller ON/OFF
(tændt/slukket), ved at trykke på tilstandstasten
(se beskrivelse i kapitlet “Oversigt over
Danfoss Icon™ Masterregulator 24 V”).
Vælg tilstanden INSTALL (INSTALLÉR)
Benyt -tasten (Quick Guide D2), og bekræft med
OK. Masterregulatoren er nu klar til at inkludere
termostater.
Inkludér termostater, og tildel udgange
1. Rør termostatens skærm for at inkludere termo-
staten i systemet (Quick Guide D4).
2. Vælg udgang(e) på masterregulatoren, som
termostaten skal styre (Quick Guide D5).
De tilgængelige udgange har en blinkende
LED. Så snart en udgang er tildelt en termo-
stat, vil den lyse konstant. Bekræft med OK.
Bemærk! Varmeafgivertype, der bruges i rummet
“Langsom/medium/hurtig” (langsom = standard),
skal vælges, før der bekræftes med OK.
3. Gentag trin 1 – 2 for alle rum, indtil alle termosta-
ter og udgange er sammenkoblede.
Endelig test og start af systemet i normal til-
stand
Vælg tilstanden “test” ved at trykke på -tasten. I
testmenuen kan du vælge tre forskellige tests ved
hjælp af -tasterne:
1. Test net. Udfører en komplet netværkstest. Ter-
mostaterne skal være monterede i deres ende-
lige position, når testen startes. Vi anbefaler, at
du altid udfører denne test i et trådløst system
for at sikre, at alle termostater kan kommunikere
med masterregulatoren, når de er i deres ende-
lige position. (Quick Guide E7). Denne test kan
tage op til 30 minutter, men du kan fremskynde
testen ved at trykke på hver enkelt termostat (for
at vække den).
2. Test app. Udfører en applikationsspecik test,
hvis ekspansionsmodulet er monteret. Tester alle
delkomponenter og lader installatøren kontrol-
lere den korrekte funktionalitet visuelt – trin for
trin.
3. Test o. Tvangsåbner alle udgange og aktiverer
cirkulationspumpen. Kører i 30 minutter, men
kan standses på ethvert tidspunkt. Bruges til ud-
luftning af systemet, før det skal køre i normal
drift.
4. Når de krævede tests er gennemført, vælges
tilstanden “kør” ved at trykke på -tasten og
bekræfte med “OK” – systemet er nu fuldt drifts-
dygtigt.
Opsætning
af systemet
Fjernelse af enheder
fra et Danfoss Icon™
Masterregulator 24 V
system

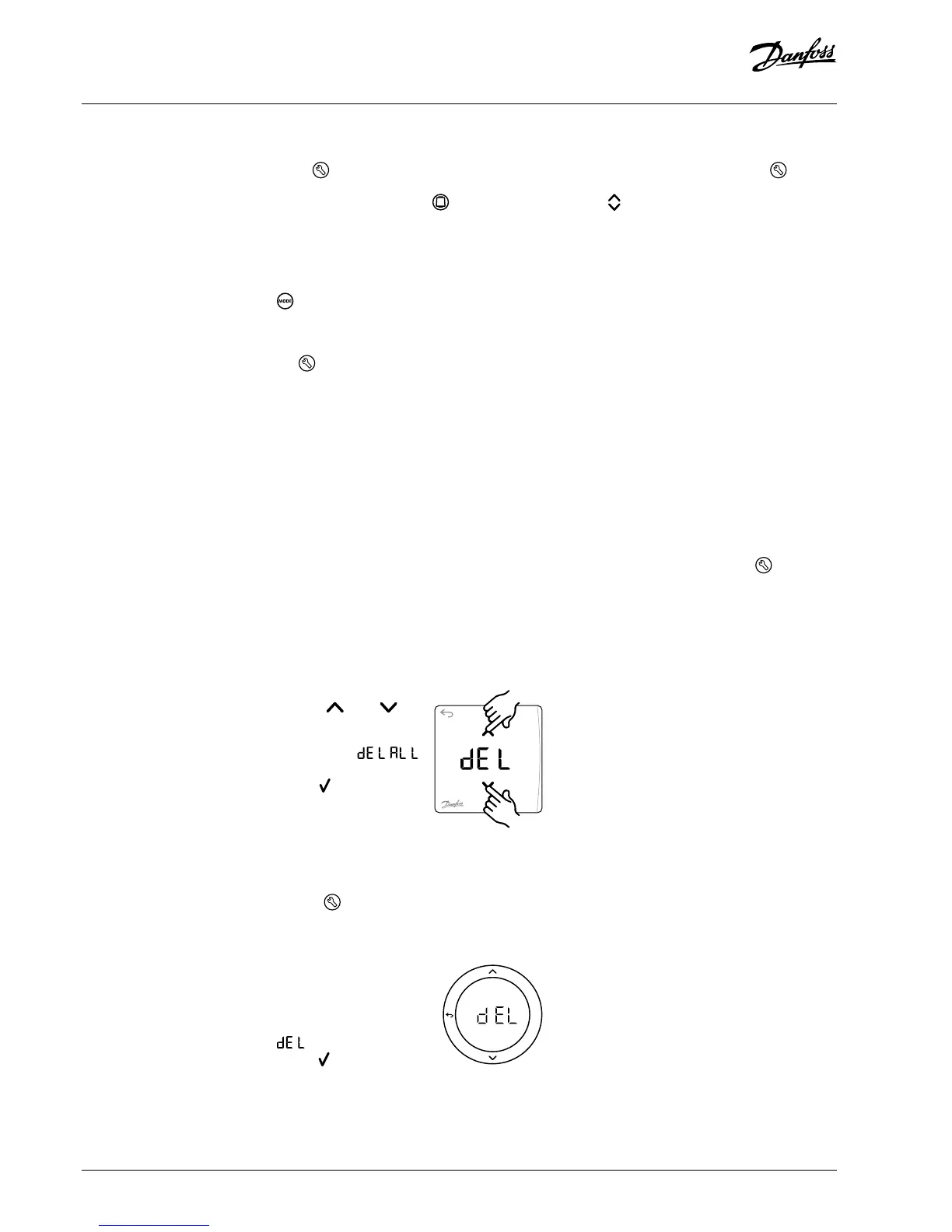

Fjern en termostat
1. Tryk på eller og
hold den inde i tre sekun-
der på termostaten, indtil
displayet viser
.
2. Tryk på . Termostaten er
nu ernet fra systemet.
Fjern en app eller et radiomodul, der ikke rea-
gerer
Hvis en app eller et radiomodul ikke reagerer, vil en
alarmkode blive vist i Danfoss Icon™ Masterregula-
tor 24 V-displayet. Find det defekte modul, og træk
app-modulet eller radiomodulet ud af stikket, og
erstat med et nyt.
OK
Fjern en defekt termostat
Hvis en enhed i systemet går i stykker, kan det være
nødvendigt at erne den fra systemet.
1. Tryk på for at vælge tilstanden UNINSTALL
(AFINSTALLÉR).
2. Vælg den udgang, der er tildelt den termostat,
der ikke reagerer, på masterregulatoren.
3. Alle LED’er på udgange, som
er tilsluttet den termostat,
der ikke reagerer, vil lyse op
og vælges automatisk, når
en enkel udgang er valgt.
blinker på displayet.
4. Tryk på for at erne termo-
staten fra systemet.
58 | © Danfoss | FEC | 2019.02
