Guida all’installazione Regolatore principale Danfoss Icon™ da 24 V
Impostazioni comuni per l’intero sistema (imposta-
te una volta sola)
Usare il tasto per selezionare la modalità IN-
STALL.
Selezionare il tipo di attuatore, premere
M
per se-
lezionare NC (normalmente chiuso come di default)
o NO (normalmente aperto). Il tipo verrà segnato
sull’attuatore.
Selezionare il tipo di regolazione, PWM+ o ON/OFF,
premendo il tasto di selezione modalità (consul-
tare la descrizione al capitolo “Panoramica del Rego-
latore principale Danfoss Icon 24 V”).
Selezionare la modalità INSTALL
Utilizzare il tasto (Guida rapida D2) e confermare
con OK. Il Regolatore principale è pronto per includere
i termostati.
Includere i termostati e assegnare le uscite
1. Toccare lo schermo del termostato per includere il
termostato all’interno del sistema (Guida rapida D4).
2. Sul regolatore principale, scegliere le uscite che sa-
ranno controllate dal termostato (Guida rapida D5).
Le uscite disponibili avranno un LED lampeggiante.
Una volta che un’uscita è assegnata a un termosta-
to, il LED resterà acceso in maniera permanente.
Confermare con OK. Nota: il tipo di corpo riscaldan-
te usato nell’ambiente “Lento/medio/veloce” (default
= lento) deve essere selezionato prima di confermare
con OK.
3. Ripetere i passaggi 1 e 2 per tutti gli ambienti no a
che tutti i termostati e le uscite non siano abbinati.
Test nale e avvio del sistema in modalità di fun-
zionamento normale
Selezionare la modalità “test premendo il tasto .
Dal menu test si possono scegliere 3 diversi test utiliz-
zando i tasti :
1. Test Net. Esegue un test completo della rete. I ter-
mostati devono essere montati nella loro posizione
nale prima di iniziare il test. Si raccomanda di svol-
gere sempre questo test in un sistema wireless per
vericare che tutti i termostati possano comunicare
con il regolatore principale dalla loro posizione na-
le (Guida rapida E7). Questo test può durare no a
30 minuti, ma è possibile accelerarlo toccando ogni
termostato per attivarlo.
2. Test App. Svolge uno specico test dell’applica-
zione nel caso in cui sia stato adattato il modulo di
espansione. Testa tutti i sotto-componenti e con-
sente all’installatore di vericare visivamente la cor-
retta funzionalità passaggio dopo passaggio.
3. Test Flo. Apre tutte le uscite e attiva la pompa di
circolazione. Dura 30 minuti ma può essere inter-
rotto in ogni momento. Consente di eliminare l’aria
all’interno del sistema prima di avviare le normali
operazioni.
4. Quando sono stati svolti i test necessari, selezionare
la modalità di esecuzione premendo il tasto e
confermare con “OK”: il sistema sarà adesso perfet-
tamente operativo.
Congurazione
del sistema
Rimozione delle
unità dal sistema di
regolazione princi-
pale Danfoss Icon™
da 24 V

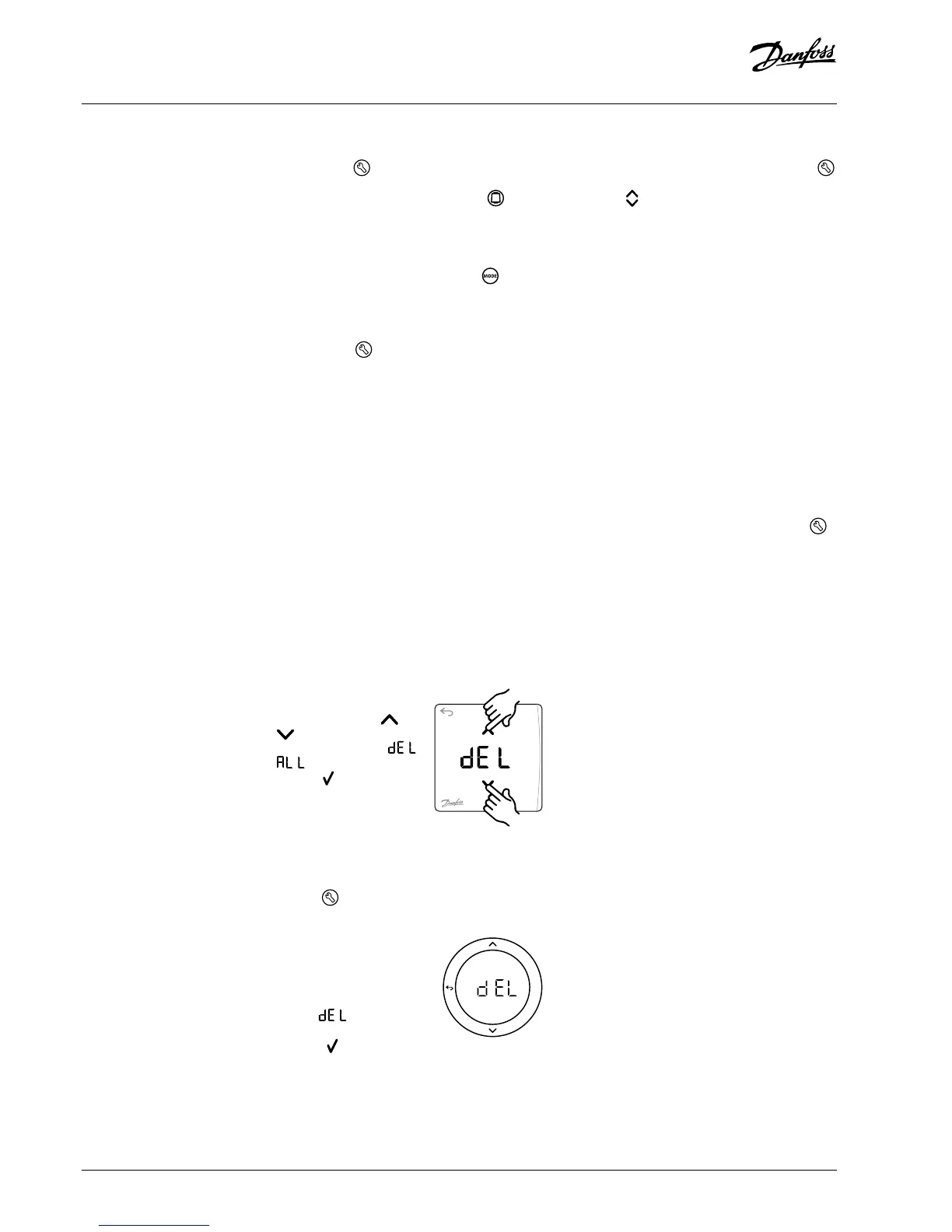

Rimozione di un termostato
1. Sul termostato, tenere
premuto il pulsante o
per 3 secondi nché il
display non visualizzi
.
2. Premere . Il termosta-
to sarà così rimosso dal
sistema.
Rimozione di un modulo app o radio non funzio-
nanti
Se un modulo app o radio non rispondono, verrà vi-
sualizzato un codice di allarme sul display del Rego-
latore principale Danfoss Icon da 24V. Individuare il
modulo difettoso e scollegare semplicemente il mo-
dulo app o radio sostituendolo con uno nuovo.
OK
Rimozione di un termostato difettoso
Se un’unità nel sistema diventa difettosa, potrebbe es-
sere necessario rimuoverla dal sistema.
1. Premere per selezionare la modalità UNINSTALL.
2. Selezionare l’uscita assegnata al termostato difetto-
so sul Regolatore principale.
3. Tutti i LED sulle uscite colle-
gate al termostato difettoso si
accenderanno e saranno sele-
zionati in automatico quando
verrà selezionata una singola
uscita. lampeggia sul
display.
4. Premere per rimuovere il
termostato dal sistema.
38 | © Danfoss | FEC | 2019.02
VIMCG30F | 088N3678
