Installationsvejledning Danfoss Icon™ Masterregulator 24 V
Nulstilling eller
udskiftning af
Danfoss Icon™
Masterregulator 24 V

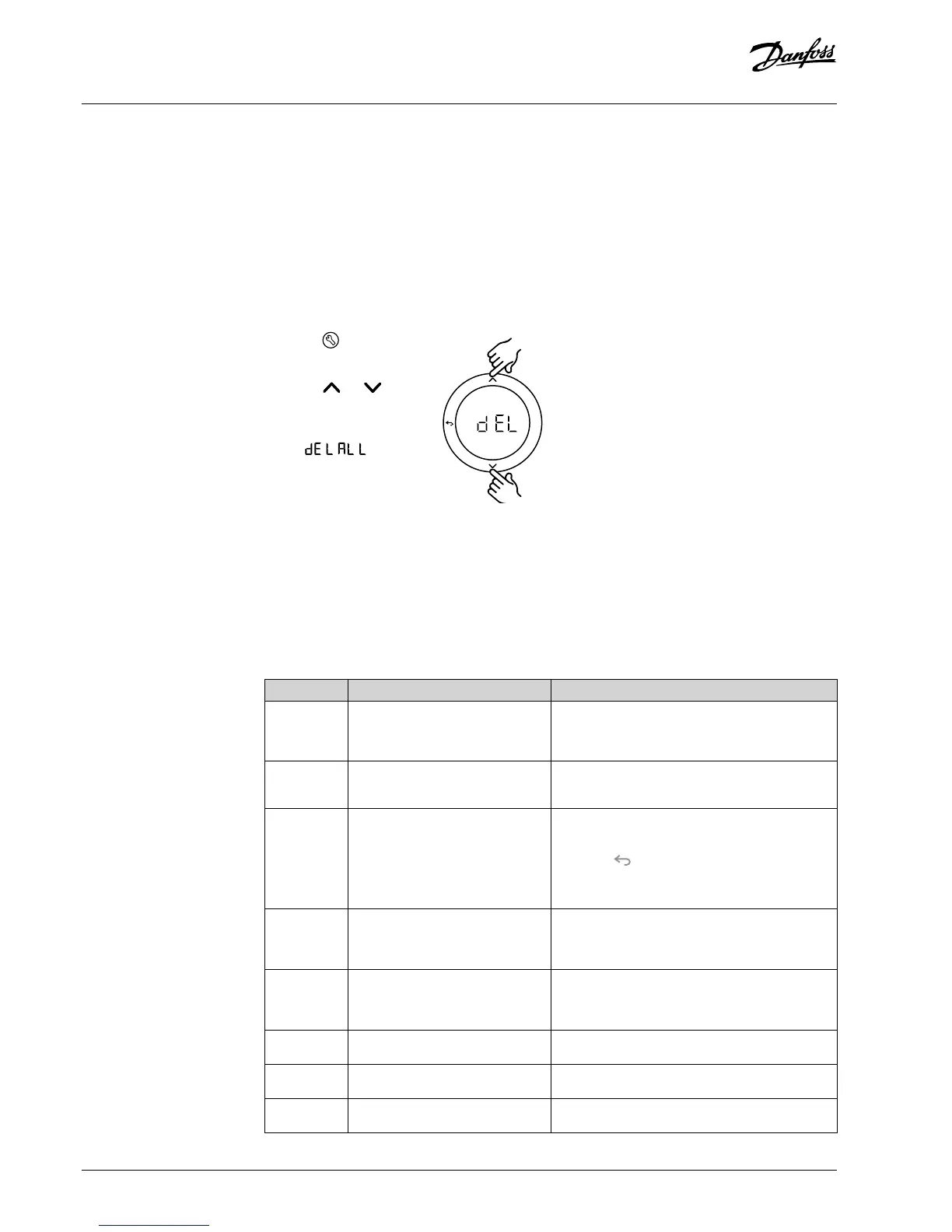

Fabriksnulstilling af Danfoss Icon™
Masterregulator 24 V
1. Tryk på for at vælge til-
standen UNINSTALL (AFIN-
STALLÉR).
2. Tryk på og og hold
den inde i 3 sekunder på
Danfoss Icon™ Masterregu-
lator 24 V, indtil displayet
viser .
3. Tryk på OK. Alle indstillinger
på Masterregulator nulstil-
les til fabriksindstillingerne.
Bemærk! Individuelle rumtermostater skal nulstilles
lokalt. Se kapitlet “Fjern en termostat”.
Udskiftning af en defekt Danfoss Icon™
Masterregulator 24 V
1. Fjern alle termostater og andre enheder
fra systemet ved at følge proceduren for
fabriksindstilling.
2. Notér, hvordan alle ledninger er tilsluttet til
Danfoss Icon™ Masterregulator 24 V.
3. Fjern ledningsføringen til Danfoss Icon™
Masterregulator 24 V.
4. Montér den nye Danfoss Icon™ Masterregulator
24 V, og tilslut alle ledninger igen til den samme
position, som var tilfældet for den udskiftede
Masterregulator.
5. Indstil systemet igen som beskrevet i kapitlet
“Opsætning af systemet”.
OK
Fejlnding
Hvis der registreres en fejl, vil der blive vist en alarmkode enten på Danfoss Icon™ Masterregulator 24 V
eller på termostaten.
Alarmkode Problem Løsning
Er03 Du har foretaget opsætning af en
køleapplikation, som kræver, at der
udvælges en rumtermostat som
reference.
Gå til termostaten i det ønskede referencerum, og åbn
termostatens installatørmenu. Indstil termostaten
til ON (TÆNDT) i ME.6 “reference room thermostat”
(“referencerumtermostat”).
Er05 Tabt kommunikation til radiomodul. Kontrollér, om kablet er tilsluttet korrekt til
radiomodulet og Danfoss Icon™ Masterregulator
24V.
Er06 Tabt kommunikation til rumtermo-
stat.
Identicér rumtermostaten ved at se på de blinkende
udgange på Danfoss Icon™ Masterregulator 24 V,
eller se på termostaterne. Væk termostaten, og tryk
derefter på på termostaten. Den fejlende termostat
viser “NET ERR” (“NETFEJL”). Udskift batterierne på
rumtermostaten, og udfør en netværkstest (aktivér
NET TEST (NETTEST) i menuen på rumtermostaten).
Er07 Tabt kommunikation til slaveregula-
tor.
Hvis systemet er trådløst, kontrollér radiomodulets
forbindelse til Danfoss Icon™ Masterregulator 24 V. I
et kabelbaseret system kontrolleres ledningsføringen
til regulatorerne.
Er08 Tabt kommunikation fra slave til ma-
sterregulator.
Hvis systemet er trådløst, kontrollér radiomodulets
forbindelse til Danfoss Icon™ Masterregulator 24 V. I
et kabelbaseret system kontrolleres ledningsføringen
til regulatorerne.
Er10 Tabt kommunikation til repeater. Kontrollér, at repeateren er sat i stikket til udgangen/
ikke er blevet ernet, og at udgangen er ON (TÆNDT).
Er11 Tabt kommunikation til ekspansions-
modul.
Kontrollér, at ekspansionsmodulet er skubbet helt på
plads.
Er12 Defekt aktuator.
Den defekte aktuatorudgang blinker.
Udskift aktuatoren.
Det potentialfrie relæ er aktiveret på alle
masterregulatorer, når varme efterspørges på en
hvilken som helst Masterregulator.
SLA TYPA: Pumpen aktiveres på Danfoss Icon™
Masterregulator 24 V, når varme efterspørges på
enten master eller slave(r).
SLA TYPB: Pumperelæ aktiveres kun på den
Danfoss Icon™ Regulator 24 V, hvortil termostaten
med varmekrav er tildelt.
Denition af slave
60 | © Danfoss | FEC | 2019.02
VIMCG30F | 088N3678
