Manuel d’installation Contrôleur central 24V Danfoss Icon™

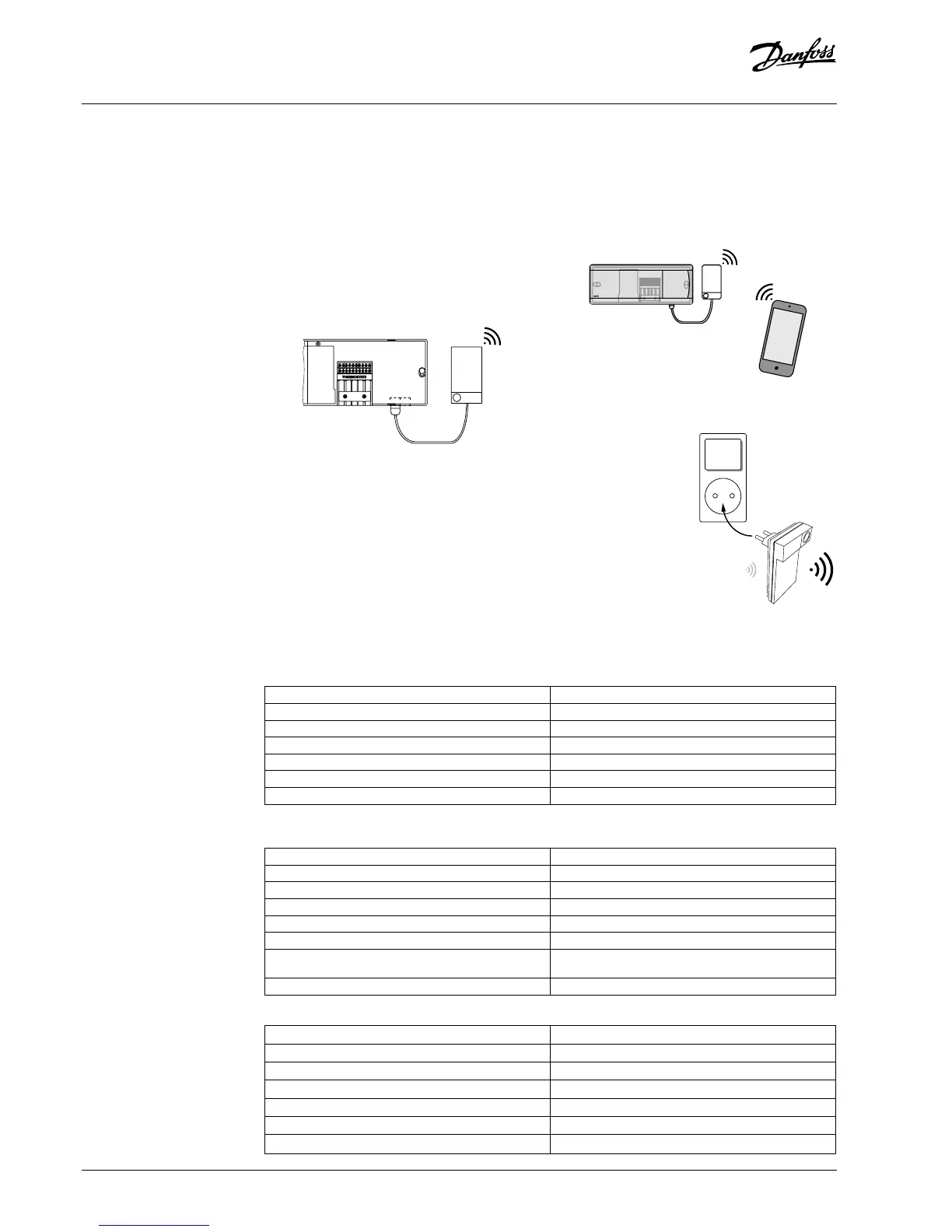

Modules
complémentaires
Vous pouvez ajouter d’autres fonctionnalités au
contrôleur central 24V Danfoss Icon™ à l’aide de mo-
dules complémentaires.
Module radio
En ajoutant un module radio, le contrôleur central 24V
Danfoss Icon™ qui est un système câblé, devient une
solution sans l. La solution sans l ore davantage de
exibilité pour la pose des thermostats. Dans un sys-
tème sans l, chaque contrôleur central doit avoir son
propre module radio.
Pour de plus amples informations, consultez le guide
d’installation fourni avec le module radio.
Module d’extension
Grâce au module d’extension, le contrôleur central
24V Danfoss Icon™ peut être utilisé avec plus d’ap-
plications, comme un kit de mélange électronique
ou dans des applications de refroidissement. Instal-
lez simplement le module d’extension, choisissez
l’application appropriée dans une liste et eectuez le
câblage conformément à la description. La congura-
tion se fait alors automatiquement.
Pour de plus amples informations, consultez le guide
d’installation fourni avec le module d’extension.
Module d’application
L’ajout d’un module d’application au contrôleur cen-
tral 24V Danfoss Icon™ permet au système de contrô-
ler l’application via un smartphone (compatible avec
IOS et Android). Pour de plus amples informations,
consultez le guide d’installation fourni avec le module
d’application.
Répétiteur
Ajoutez un répétiteur
dans de grands bâti-
ments, là où une portée
sans l supplémentaire
est nécessaire. Réglez
le contrôleur central
en mode INSTALL pour
ajouter un répétiteur.
Pour de plus amples in-
formations, consultez le
guide d’installation four-
ni avec le répétiteur.
Répétiteur
088U1102
Caractéristiques
techniques
Caractéristiques communes, tous les produits Danfoss Icon™
Température pour le test de pression de la bille 75°C
Degré de contrôle de pollution Degré 2, environnement domestique normal
Classe du logiciel Classe A
Tension d’impulsions nominale 4kV
Autonomie Connecté en permanence
Plage de température, entreposage et transport -20 °C à + 60°C
Consignes de mise au rebut Le produit doit être éliminé comme un déchet électronique.
Fiche technique complète disponible sur www.danfoss.com
Module radio et répétiteur
Objectif du contrôle Appareil de transmission et de réception
Plage de température ambiante, usage continu 0 °C à + 40°C
Fréquence 869 MHz
Puissance de transmission <2,5mW
Classe de protection(classe IP) IP 20
Conformité déclarée selon les directives suivantes RED, RoHS, WEEE
Classe de protection Radio: construction de classe III Répétiteur: construction de
classe II
Tension d’alimentation Radio: 5V CC Répétiteur: 230V CA 50/60Hz
Module d’application
Objectif du contrôle Appareil de transmission et de réception Wi-Fi, avec Bluetooth
Plage de température ambiante, usage continu 0 °C à +40°C
Fréquence 2,4GHz
Classe de protection(classe IP) IP 20
Conformité déclarée selon les directives suivantes RED, RoHS, WEEE
Classe de protection Radio: Classe III
Tension d’alimentation 5V CC
32 | © Danfoss | FEC | 2019.02
VIMCG30F | 088N3678
