Algemene instellingen voor het hele system (een-
malig ingesteld)
• Gebruik de toets om de modus INSTALL (IN-
STALLATIE) te selecteren.
• Selecteer het type servomotor, druk op
M
om NC
(normaal gesloten, standaardwaarde) of NO (nor-
maal open) te selecteren. Het type wordt op de ser-
vomotor aangegeven.
• Selecteer het regeltype, PBM+ of AAN/UIT, door
op de toets Mode (Modus) te drukken (zie de
beschrijving in het hoofdstuk ‘Overzicht Danfoss
Icon™ hoofdregelaar 24 V’).
Selecteer de modus INSTALL (INSTALLATIE).
Gebruik de toets (Snelgids D2) en bevestig met
OK. De hoofdregelaar is nu klaar voor het toevoegen
van thermostaten.
Thermostaten toevoegen en uitgangen toewijzen
1. Raak het scherm van de thermostaat aan om de
thermostaat aan het systeem toe te voegen (Snel-
gids D4).
2. Selecteer op de hoofdregelaar de door de thermo-
staat te regelen uitgang(en) (Snelgids D5). De be-
schikbare uitgangen worden aangegeven met een
knipperende led. Zodra een uitgang aan een ther-
mostaat is toegewezen, brandt de led permanent.
Bevestig met OK. Let op! Zorg dat u het in de ruimte
gebruikte type warmteafgever, d.w.z. ‘slow / medium /
fast’ (traag / gemiddeld / snel, waarbij slow/traag de
standaardwaarde is), selecteert voordat u bevestigt
met OK.
3. Herhaal de stappen 1-2 voor alle ruimten totdat alle
thermostaten en uitgangen zijn gekoppeld.
Laatste test en opstarten van systeem in de norma-
le bedrijfsmodus
Selecteer de ‘testmodus’ door op de toets te druk-
ken. In het testmenu kunt u met de toets 3 ver-
schillende tests selecteren:
1. Test Net (Net testen). Voert een volledige netwerk-
test uit. De thermostaten moeten op hun uiteinde-
lijke positie zijn gemonteerd voordat u deze test
start. We adviseren om deze test altijd uit te voeren
in een draadloos systeem, om er zeker van te zijn
dat alle thermostaten met de hoofdregelaar kun-
nen communiceren als ze zich op hun uiteindelijke
positie bevinden (Snelgids E7). Deze test kan tot 30
minuten duren. U kunt de test echter versnellen
door elke thermostaat aan te raken (om hem te ac-
tiveren).
2. Test App (App testen). Voert een toepassingsspe-
cieke test uit als de uitbreidingsmodule is ge-
monteerd. Test alle subcomponenten en stelt de
installateur in staat om de juiste werking visueel en
stapsgewijs te controleren.
3. Test Flo (Stroming testen). Forceert alle uitgangen
naar de geopende stand en activeert de circulatie-
pomp. De test duurt 30 minuten maar kan op elk
moment worden stopgezet. Gebruik deze test om
het systeem te ontluchten voordat het systeem in
de normale bedrijfsmodus wordt gezet.
4. Nadat u alle benodigde tests hebt uitgevoerd, se-
lecteert u de modus ‘run’ (bedrijf) door op de toets
te drukken en te bevestigen met ‘OK’. Het sys-
teem is nu volledig operationeel.
Het systeem
congureren
Eenheden verwijde-
ren van een Danfoss
Icon™ hoofdregelaar
24V-systeem

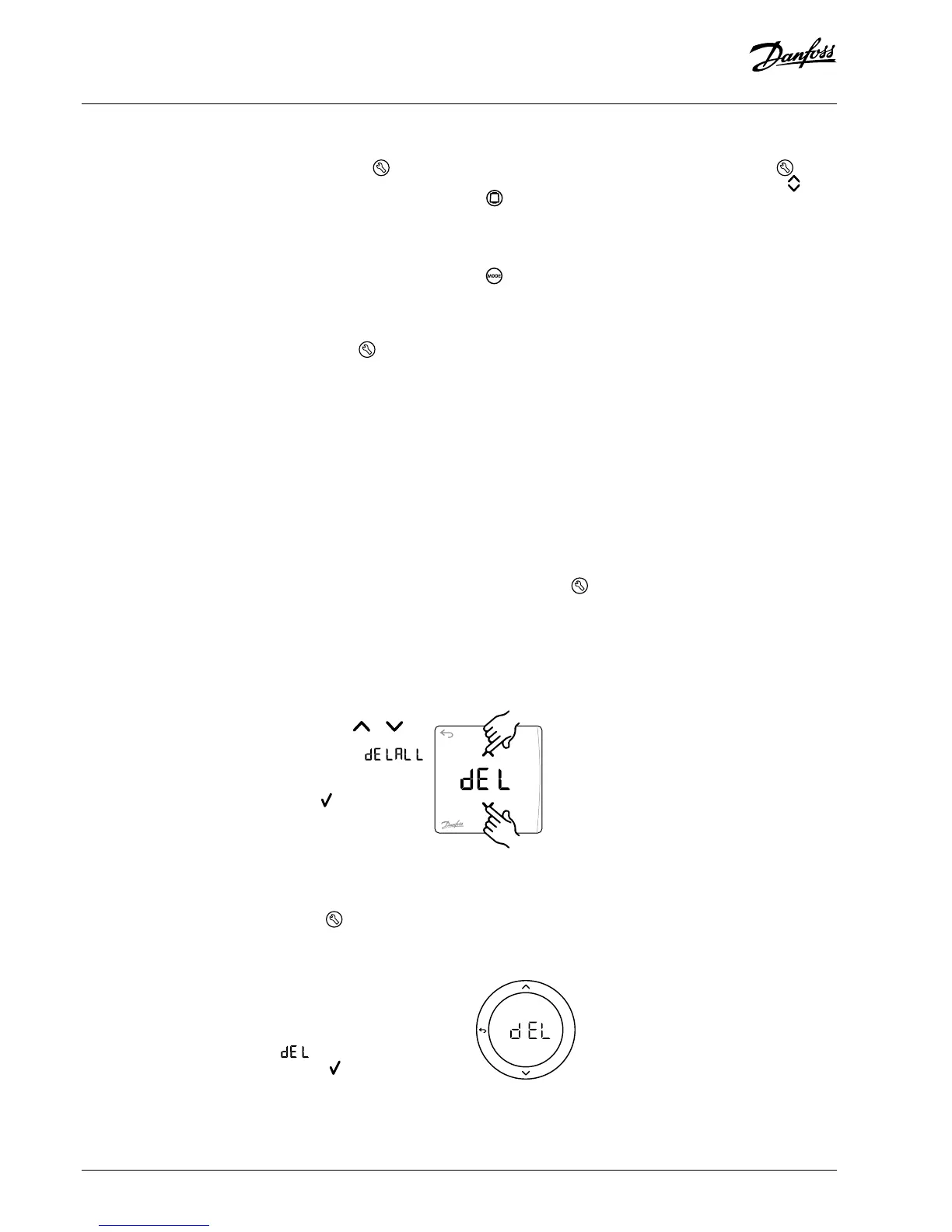

Een thermostaat verwijderen
1. Houd de toets of op
de thermostaat 3 seconden
ingedrukt totdat
op de display wordt weer-
gegeven.
2. Druk op . De thermostaat
is nu verwijderd uit het
systeem.
Een niet-reagerende app of radiomodule
verwijderen
Als een app of radiomodule niet meer reageert, wordt
er op de display van de Danfoss Icon™ hoofdregelaar
24 V een alarmcode weergegeven. Lokaliseer de de-
fecte module, koppel de app of radiomodule los en
vervang hem door een nieuwe.
OK
Een defecte thermostaat verwijderen
Als er een eenheid in het systeem defect raakt, kan het
nodig zijn om die uit het systeem te verwijderen.
1. Druk op om de modus UNINSTALL (VERWIJDE-
REN) te selecteren.
2. Selecteer op de hoofdregelaar de uitgang die is
toegewezen aan de niet-reagerende thermostaat.
3. Alle leds op uitgangen die met de
niet-reagerende thermostaat zijn
verbonden, zullen oplichten en wor-
den automatisch geselecteerd als u
één van die uitgangen selecteert.
knippert op de display.
4. Druk op om de thermostaat uit
het systeem te verwijderen.
48 | © Danfoss | FEC | 2019.02
