Vid trådlös installation
Obs! Koppla bort matningsspänningen innan du
börjar dra kablarna!

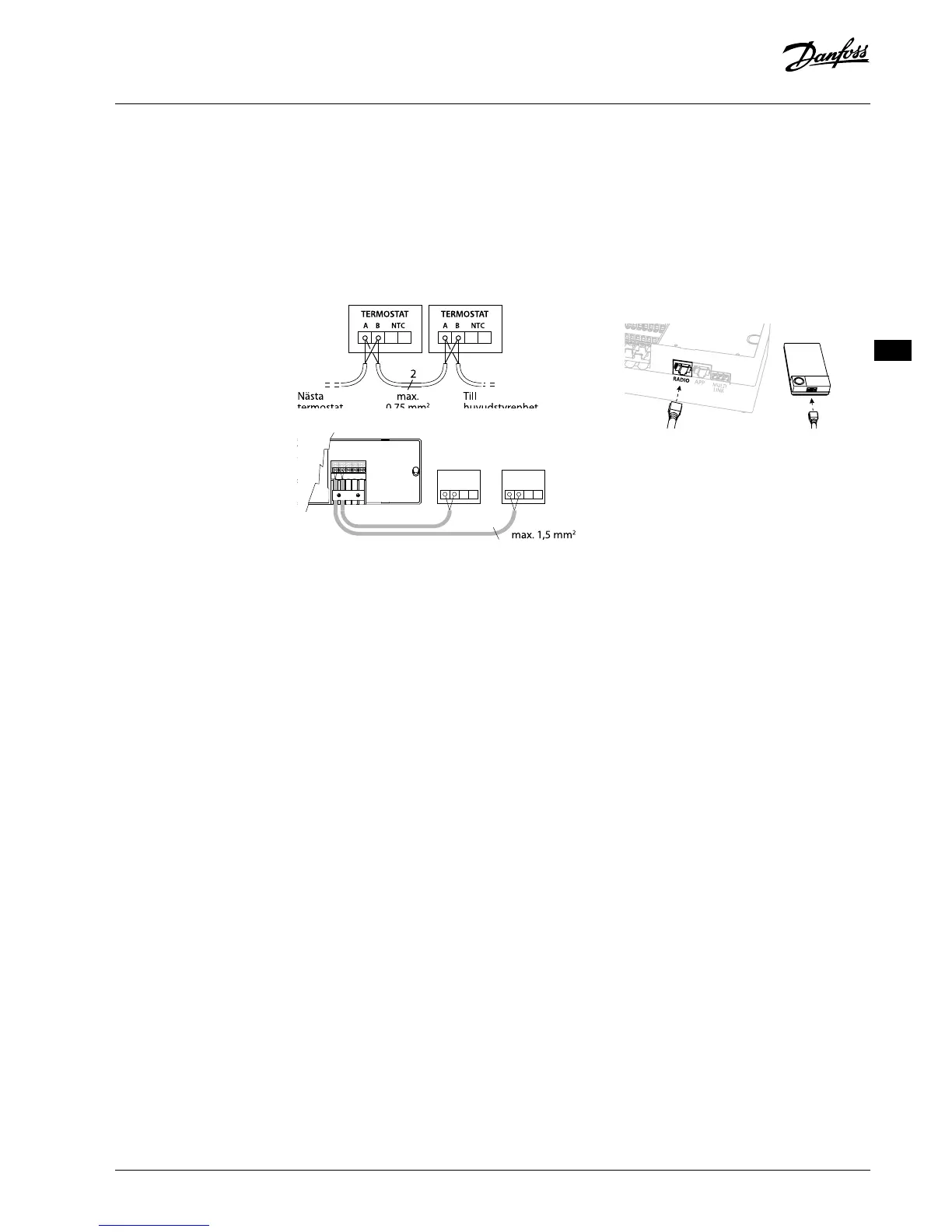

Anslut en Radiomodul, artikelnr 088U1103.
Radiomodul krävs när man installerar trådlösa ter-
mostater. Radiomodul-enheten levereras med en
patchkabel på 2 m. En längre kabel (max 15 m) kan
användas vid behov.
I system med era huvudstyrenheter måste en Ra-
diomodul anslutas till varje enskild Danfoss Icon™
huvudstyrenhet 24 V.
088U1103
Det går även att använda kopplade termostater i
ett trådlöst system.
För mer information om installation av trådlösa ter-
mostater och ställdon, se avsnitt B2, B3, B4 och C1 i
snabbguiden för trådlösa system.
Tillval för
installationer
Installation av App-modul,
artikelnr 088U1101
När appfunktionalitet önskas måste man installera
App-modul. För installation i ett trådlöst nätverk
(Wi-Fi), se installationshandboken för App-modul.
I system med era Danfoss Icon™ huvudstyren-
heter krävs endast en App-modul som kan läggas
till valfri huvudstyrenhet.
Kabeldragning för pump
PWR1-utgången är avsedd för användning i instal-
lationer i system med cirkulationspump. PWR1-ut-
gången har en aktiv 230 V-utgång (max 100 W)
som aktiveras när minst en termostat signalerar
värmebehov. När ingen av termostaterna behöver
uppvärmning stängs PWR1-utgången av för att
spara energi. När värmebehov uppstår aktiveras
utgången med en fördröjning på 180 sekunder för
att förhindra att pumpen körs utan öde på grund
av fördröjningen hos ställdonen i värmekretsarna.
Kabeldragning för potentialfritt relä
Ett potentialfritt relä kan till exempel användas för
att aktivera värmebehov/värmeproduktion i pan-
nor. Det rekommenderas att man använder det
potentialfria reläet för att signalera uppvärmnings-
behov för alla pannor med tillgängliga lämpliga
ingångar. För pannor med 0–10 V modulering går
det inte att använda värmebehovssignalen från
Danfoss Icon™ 24 V-huvudstyrenhet. Observera att
vissa kombinationspannor kanske inte är konstru-
erade för att prioritera varmvatten, vilket kan göra
att systemets värmeproduktion fördröjs.
Installation av expansionsmodul,
artikelnr 088U1100.
Obs! Koppla från strömförsörjningen innan du an-
sluter eller kopplar in Expansionsmodulen.
Ta av locket och koppla in Expansionsmodulen. Följ
de medföljande instruktionerna.
Obs! Om en Expansionsmodul läggs till i ett system
med era huvudstyrenheter måste modulen installe-
ras på systemets huvudstyrenhet.
Installation av golvgivare (om 24 V-termostat är
installerad), artikelnr 088U1110.
Se instruktionerna som följer med termostaten vid
installation av golvgivare.
Rum med både golvvärme och radiatorer som
styrs av en och samma termostat.
Det går att ha både radiatorer och golvvärme som
styrs av en och samma Danfoss Icon™ rumstermos-
tat, under förutsättning att
• termostaten har en golvgivare med ”dubbelläge”
på termostaten (ställ termostaten i läget ”DU” i
installatörsmenyn)
• radiatorns öde styrs av ett ställdon
• rätt avgivartyp för relevanta utgångar i det aktu-
ella rummet är inställd
I denna tillämpning används golvgivaren endast
för att upprätthålla en minsta golvtemperatur (vid
behov kan maximal golvtemperatur anges). Den
inbyggda givaren används för att styra rumstem-
peraturen via den anslutna radiatorns uteekt (den
snabbaste av de två uteektstyperna).
Obs! Systemet stöder endast Danfoss Icon™ rumster-
mostater med golvgivare.
VIMCG30F | 088N3678 | 67
© Danfoss | FEC | 2019.02
