KARCHER Surface Cleaner 9.802-898.0

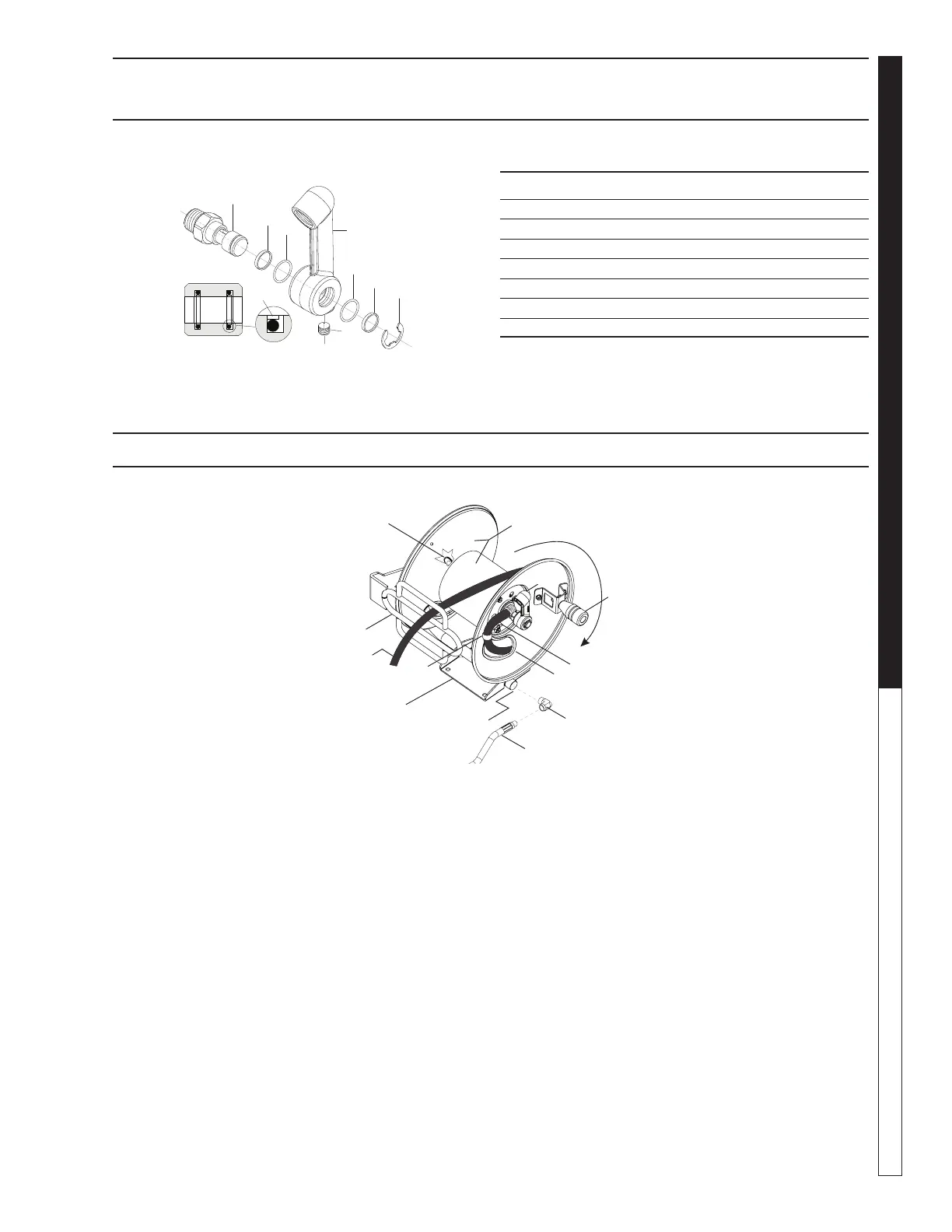

VUE ÉCLATÉE DE L'ENSEMBLE PIVOTANT ÉTENDU
ET LISTE DES PIÈCES
IDENTIFICATION DES COMPOSANTS ET INSTRUCTIONS
A. Agrafe
B. Manguera H.P.
C. Guía de manguera
(sauf modèles "Sin guía")
D. Agujero de paso
E. rond-point
Réducteur F. Buje
G. Tension de périlla
H. Manguera de la bombe
I. Pasador de bloco para carrete
J base ja
K mangue
L.Carrete
3
2
1
4
6
3
5
2
3
2
INSTRUCTIONS D'INSTALLATION
Flexible installé dans les installations, pour remplacer les
exibles, suivre les procédures indiquées sous "Raccorde-
ment des exibles"
TUYAU DE RACCORDEMENT
AVERTISSEMENT: Avant l'utilisation, assurez-vous que le
système de pression ne dépasse pas la pression nominale
de service maximale réelle.
REMARQUE: Un produit d'étanchéité pour letage de tuyau
doit être appliqué sur tous les letages.
1. Acheminez le exible HP (B) à travers le guide de exible
(C) et le trou de passage (D).
2. Ouvrez le clip (A) et passez le H.P. Tuyau (B) à travers.
3. Avant d'enrouler le tuyau, assurez-vous de relâcher la
pression dans le pistolet et d'arrêter le moteur.
4. Connectez H.P. Le exible (B) sur le pivot (E) est bien serré.
5. Serrez le clip (M) sur la bobine (L).
6. Étendez le tuyau et enroulez-le sur l'enrouleur (L) en tour-
nant la poignée (K) avec la goupille de verrouillage (I) déver-
rouillée, verrouillez l'enrouleur (L) lorsqu'il n'est pas utilisé.
RÉGLAGES DE LA TENSION RÉELLE
Réglez la tension réelle en serrant ou desserrant le bouton
en plastique (G).
INSTRUCTIONS D'ENTRETIEN
Pour l'entretien de l'enrouleur de tuyau et pour éviter les
blessures corporelles et/ou les dommages à l'équipement
et éviter la garantie, veuillez vous référer uniquement à un
distributeur de service autorisé.
ART. RÉF. DESCRIPTION KIT QTÉ
1 Swivel Shaft Male 1/2" NPT C 1
2 PTFE SEAL B,C 2
3 O`Ring A-019 B,C 2
4 Extended Swivel Machined C 1
5 "E" Clip Retaining Ring B,C 1
6 Plug 1/8" Countersunk C 1
8.776-001.0 Kit B-Swivel Repair Kit
8.776-010.0 Kit C-Swivel Complete Replacement Kit
107
MACHINE À LAVER À HAUTE PRESSION
MANUEL DE L'UTILISATEUR
