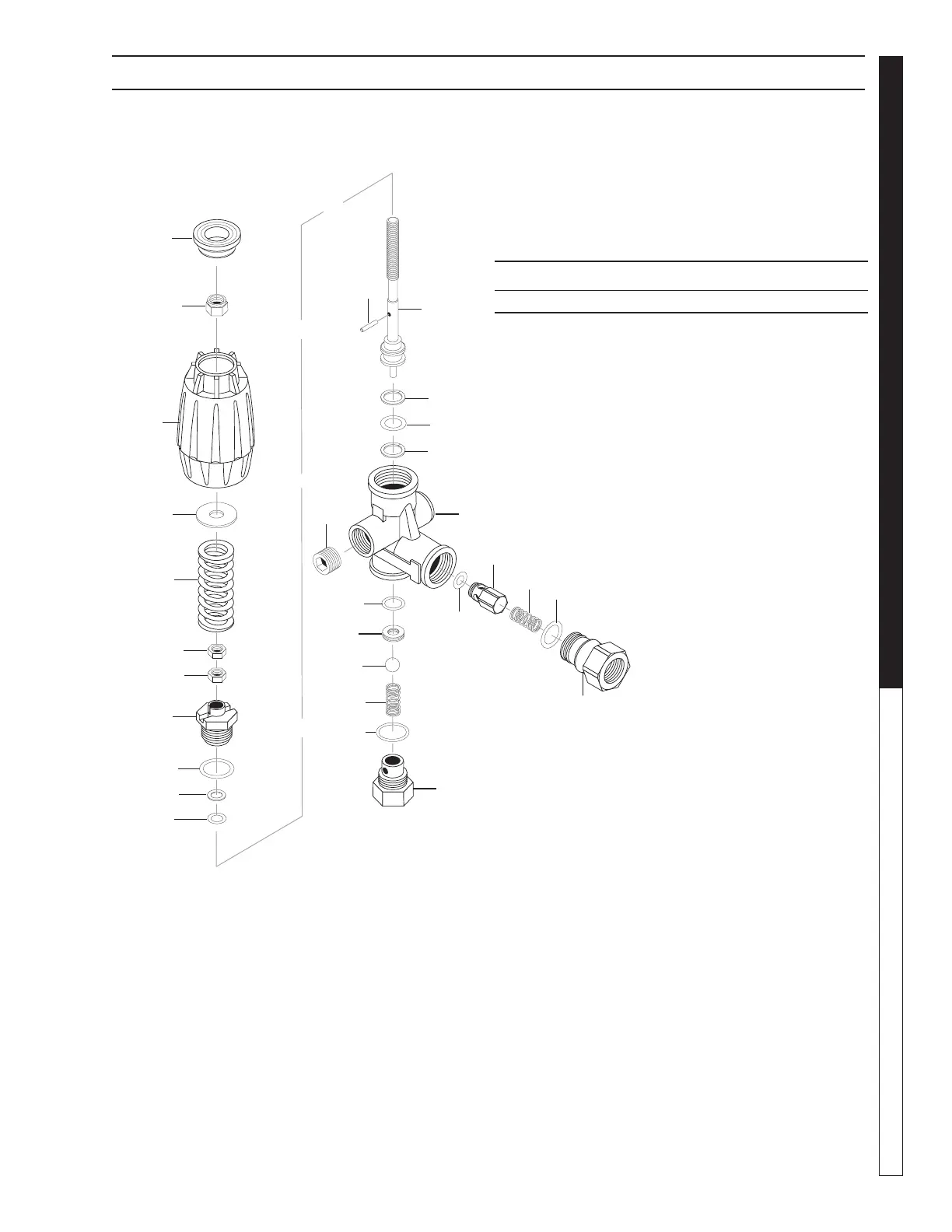

LIMPIADOR DE ALTA PRESIÓN
MANUAL DEL OPERADOR
KARCHER Surface Cleaner 9.802-898.0
VÁLVULA DE DESCARGA VRT3
9
8
23
26
3
16
1
10
24
11
6
4
13
14
20
25
12
22
19
15
2
15
21
17
18
7
9
5
6
8.750-297.0, 8 GPM, 2320 PSI
8.750-298.0, 8 GPM, 3630 PSI
8.750-299.0, 8 GPM, 4500 PSI
1. Retirar contratuerca (Componente 19)
2. Retire la perilla de ajuste (artículo 18).
3. Encender máquina. Presionar gatillo de la pistola rociadora. Incrementar la presión girando la en sentido de las manecillas
del reloj hasta obtener la presión deseada..
4. Vuelva a colocar la perilla de ajuste (artículo 18).
5. Encienda la máquina. Abra el gatillo de la pistola rociadora. Aumente la presión girando la perilla de ajuste (artículo 18) en
el sentido de las agujas del reloj hasta que la presión esté a la presión de funcionamiento deseada.
6. Retire la perilla de ajuste (elemento 18), apriete la tuerca inferior (elemento 15) rmemente contra la tuerca superior (el-
emento 15). Vuelva a colocar la perilla de ajuste (artículo 18) y atorníllela hasta que haga contacto con las tuercas (artículo 15). Ator-
nille la contratuerca (artículo 19) en el vástago (artículo 8) hasta que las roscas corten el inserto de nailon de la contratuerca (artículo
19).
* Si la perilla de ajuste (elemento 18) NO hace contacto con la tuerca superior (elemento 15), retire la perilla de ajuste (elemento 18),
reajuste
(levante) las tuercas (Ítem 15) en el vástago (Ítem 8) y vuelva a colocar la perilla de ajuste (Ítem 18), luego repita el paso # 6.
** Si la perilla de ajuste (artículo 18) HACE contacto con la tuerca superior; suelte el gatillo de la pistola rociadora, observar el manó-
metro durante el aumento de la presión (“pico”), este NO debe de exceder los 500 PSI por encima de la presión de operación. Si esta
presión excede los el límite de 500 PSI, vuelva a ajustar las tuercas (Componente 18) desplazándolas hacia abajo del eje (Compo-
nente 15), una vez terminada esta operación, es necesario repetir el paso 6.
PROCEDIMIENTOS DE AJUSTEDE VÁLVULA DE DESCARGA
PZA. PARTE NO. DESCRIPCIÓN CANT
25 8.750-712.0 Outlet Fitting 1
18 8.750-713.0 Knob, Unloader 1
8.750-709.0 Repair Kit, VRT3, 2320/3630
PSI
8.750-710.0 Repair Kit, VRT3, 4500 PSI
(Kit Items: 1, 4, 8-12, 16, 21-22)
To Next Page
