KARCHER Surface Cleaner 9.802-898.0

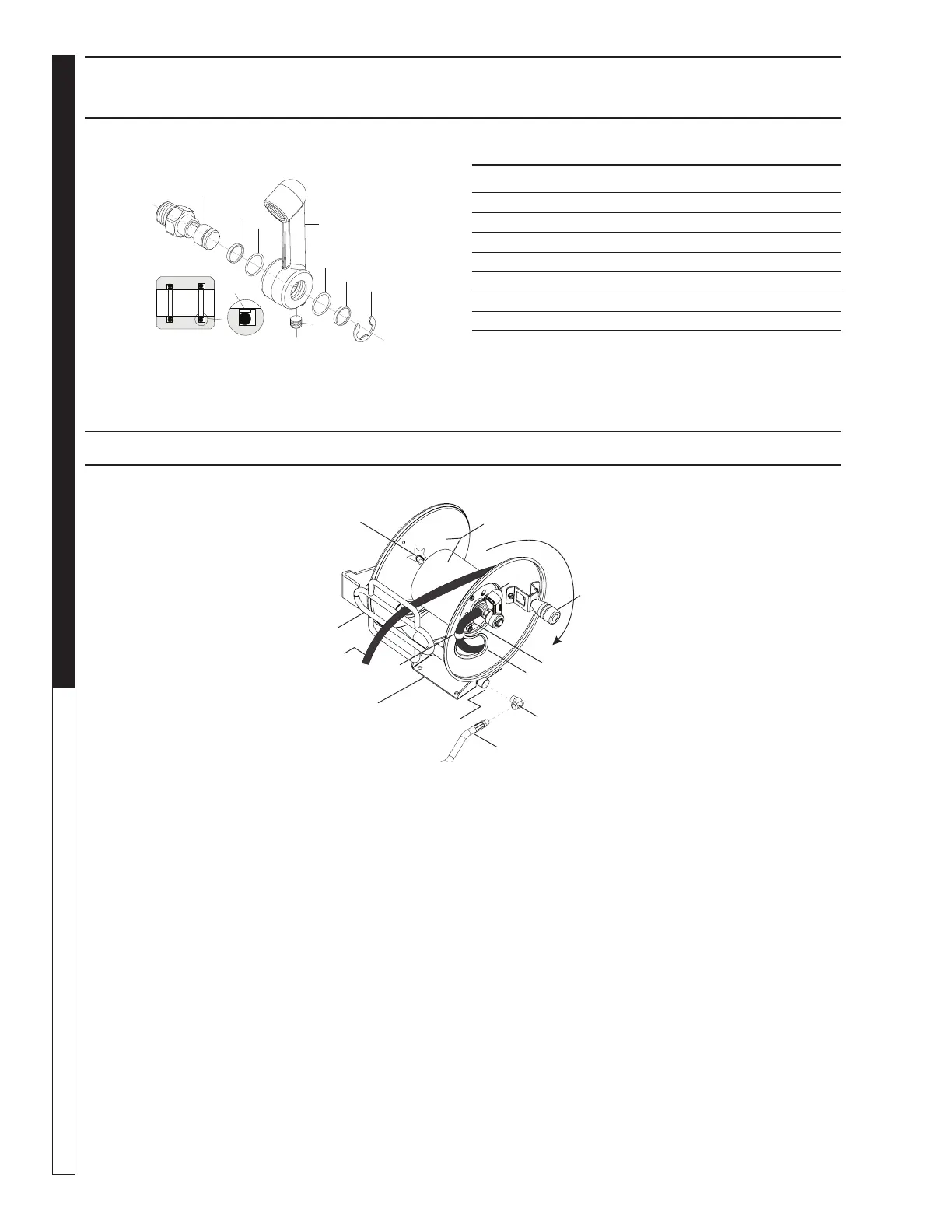

LISTA DE PIEZAS Y VISTA DE DESPIECE DEL CONJUNTO
GIRATORIO EXTENDIDO
IDENTIFICACIÓN DE COMPONENTES E INSTRUCCIONES
A. Clip
B. Manguera H. P.
C. Guía de manguera
(excepto modelos "Sin guía")
D. Agujero de paso
E. giratorio
F. Buje reductor
G. Perilla de tensión
H. Manguera de la bomba
I. Pasador de bloqueo para carrete
J base ja
K mango
L. Carrete
3
2
3
2
1
4
6
1
5
4
3
5
2
3
2
3
2
3
2
F
D
H
F
E
C
B
G
I
A
J
K
L
INSTRUCCIONES DE INSTALACIÓN
Manguera instalada en las instalaciones, para reemplazar las
mangueras, siga los procedimientos indicados en "Conexión
de mangueras"
MANGUERAS DE CONEXIÓN
ADVERTENCIA: Antes de la operación, asegúrese de que
el sistema de presión no exceda la clasicación máxima de
presión de trabajo del carrete.
NOTA: Se requiere aplicar sellador de roscas de tuberías
en todas las roscas.
1. Dirija la manguera de alta presión (B) a través de la guía
de la manguera (C) y el oricio de paso (D).
2. Abra el Clip (A) y pase el H.P. Manguera (B) a través de él.
3. Antes de enrollar la manguera, asegúrese de liberar la
presión en la pistola y apague el motor.
4. Conecte la manguera de alta presión (B) a la pieza giratoria
(E) y apriétela rmemente.
5. Apriete el clip (M) al carrete (L).
6. Extienda la manguera y enróllela en el carrete (L) girando
la manija (K) con el pasador de bloqueo (I) desbloqueado,
bloquee el carrete (L) cuando no se use.
AJUSTES TENSIÓN DEL CARRETE
Ajuste la tensión del carrete apretando o aojando la perilla
de plástico (G).
INSTRUCCIONES DE SERVICIO
Para el mantenimiento del carrete de manguera y para evi-
tar lesiones personales y/o daños al equipo y anulando la
garantía, por favor consulte únicamente a un distribuidor de
servicio autorizado.
PZA. PARTE NO. DESCRIPCIÓN KIT CANT
1 Swivel Shaft Male 1/2" NPT C 1
2 PTFE SEAL B,C 2
3 O`Ring A-019 B,C 2
4 Extended Swivel Machined C 1
5 "E" Clip Retaining Ring B,C 1
6 Plug 1/8" Countersunk C 1
8.776-001.0 Kit B-Swivel Repair Kit
8.776-010.0 Kit C-Swivel Complete Replacement Kit
MANUAL DEL OPERADOR
LIMPIADOR DE ALTA PRESIÓN
