MACHINE À LAVER À HAUTE PRESSION
MANUEL DE L'UTILISATEUR

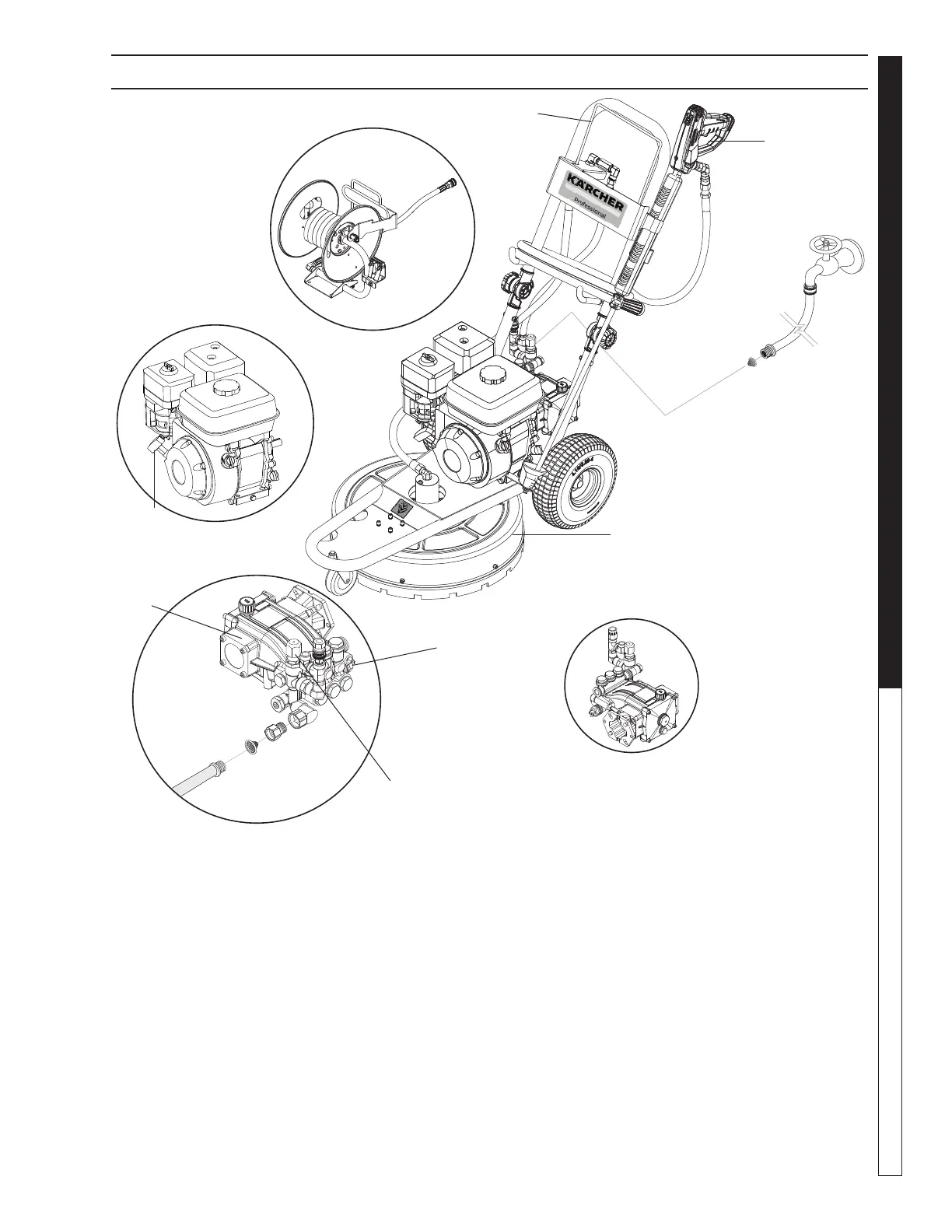

IDENTIFICATION DES COMPOSANTS
Pompe— Développe une forte pression.
Poignée du démarreur — Utilisée pour démarrer le
moteur manuellement.
Pistolet pulvérisateur — contrôle l’application d’eau
et de détergent sur les surfaces de nettoyage au
moyen d’un dispositif à gâchette. Équipé d’un dispositif
de sécurité.
Soupape de marche à vide — Dispositif de sécurité
qui permet d’évacuer la pression lorsque le pistolet
pulvérisateur est fermé
Lance — doit être raccordée au pistolet pulvérisateur.
Tuyau haute pression — Raccorder une extrémité
au raccord leté de la pompe à eau et l’autre extrémité
au pistolet pulvérisateur.
Sur SCW-4.0/40 GL, connectez une extrémité au
pivot de l'enrouleur de tuyau et l'autre au pistolet de
pulvérisation.
Protecteur de la pompe — Fait circuler de l’eau
fraîche dans la pompe, puis la refait circuler lorsque
l’eau atteint une température de 60 °C (140 °F).
Barre de déclenchement — Contrôle l'application
de l'eau dans le nettoyeur de surface.
Nettoyeur rotatif de surface — Utilisé pour appliquer
de l'eau sur une surface de nettoyage avec un dispositif
à barre de déclenchement.
Protecteur contre les plis de tuyau — Doit être
raccordé entre le tuyau d'alimentation et la pompe,
protège contre le pliage du tuyau d'alimentation,
renforcé par un ressort hélicoïdal, maintient un débit
d'eau régulier.
Remarque : Si la gâchette du pistolet pulvérisateur
est relâchée pendant plus d’une à deux minutes,
de l’eau fuira de la soupape. De l’eau chaude
s’écoulera du protecteur de la pompe sur le sol.
Ce système empêche des dommages internes de
la pompe.
Poignée du
démarreur
Soupape de
marche à vide
MOTEUR
ENROULEUR
DE TUYAU
POMPE
Nettoyeur rotatif
de surface
Pompe
Protecteur de
la pompe
Pistolet
pulvérisateur
Barre de
déclenchement
