Lenze i550 Series Mounting Instructions

EMV-gerechte Installaon
Das Antriebssystem aus Umrichter und Antrieb entspricht 2014/30/EU: EMV-Richtlinie, wenn es nach den
Vorgaben des CE-typischen Antriebssystems installiert wird.
Diese Richtlinien sollten auch bei Installaonen nach FCC Part 15 oder ICES 001 beachtet werden.
Der Auau des Installaonsortes muss die EMV-gerechte Installaon mit geschirmten Motorkabeln unter-
stützen.
•
Verwenden Sie ausreichend leiähige Schirmanschlüsse.
•
Schließen Sie das Gehäuse mit Schirmwirkung an die geerdete Befesgungsplae mit einer größtmögli-
chen Oberäche wie z.B. Wechselrichter und RFI-Filter, an.
•
Verwenden Sie zentrale Erdungspunkte.

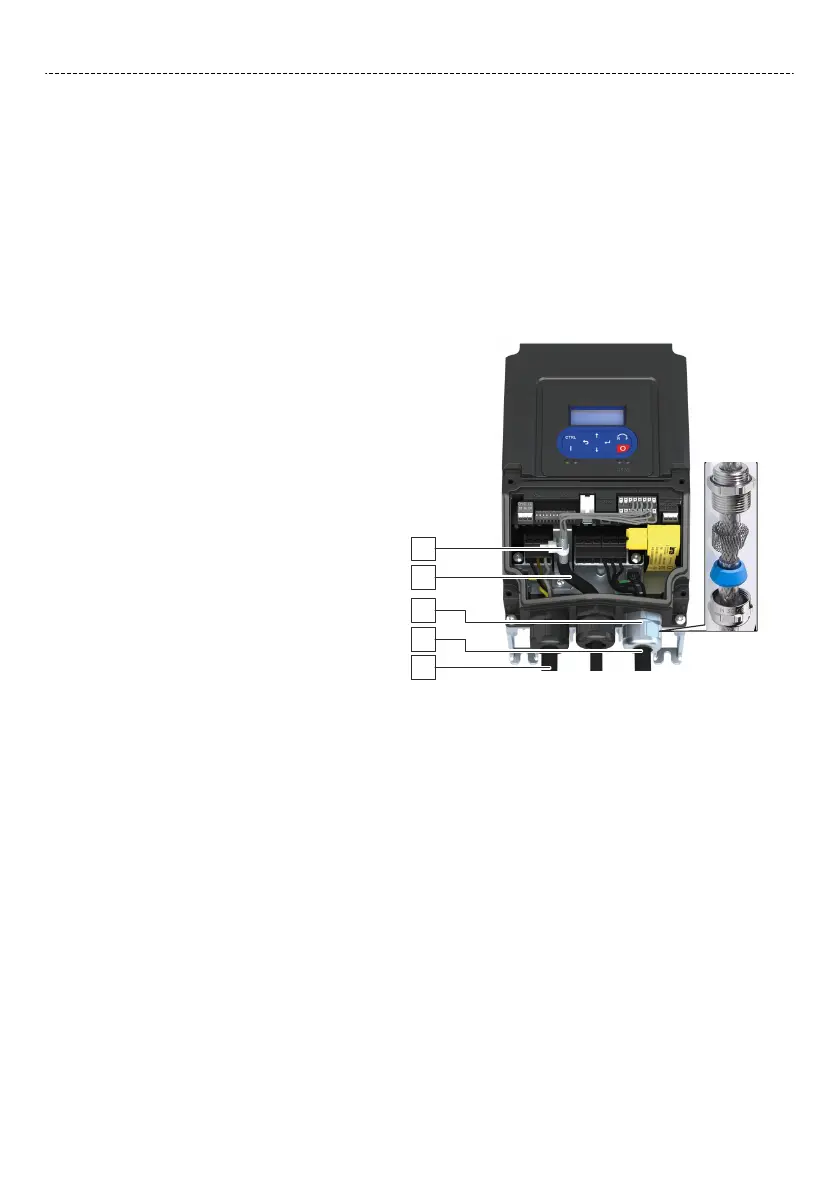

Das folgende Beispiel zeigt die eekve Verdrahtung:
A Schirmanschluss für Steueranschlüsse
A
B
C
D
E
B Steuerleitung
C EMV-Kabelverschraubung
D Motorleitung mit niedriger Kapazität
C-Ader-Ader/C-Ader-Schirm:
< 75/150 pF/m ≤ 2.5 mm² (≥ AWG 14)
< 150/300 pF/m ≥ 4 mm² (≤ AWG 12)
E Netzleitung
Elektrische Installaon
EMV-gerechte Installaon
27

Lenze i550 Series Specifications

General

Protection Class	IP20
Ambient Temperature	-10°C to +50°C
Overload Capacity	150% for 60 seconds
Control Type	Vector control
Communication Interfaces	CANopen, Modbus, Ethernet, PROFIBUS, PROFINET
Safety	STO (Safe Torque Off)
Frequency Range	0 Hz
Cooling Method	Air cooling
Storage Temperature Range	-25°C to +70°C
Input Voltage Range	3-phase 380...480 V AC -15%/+10%
