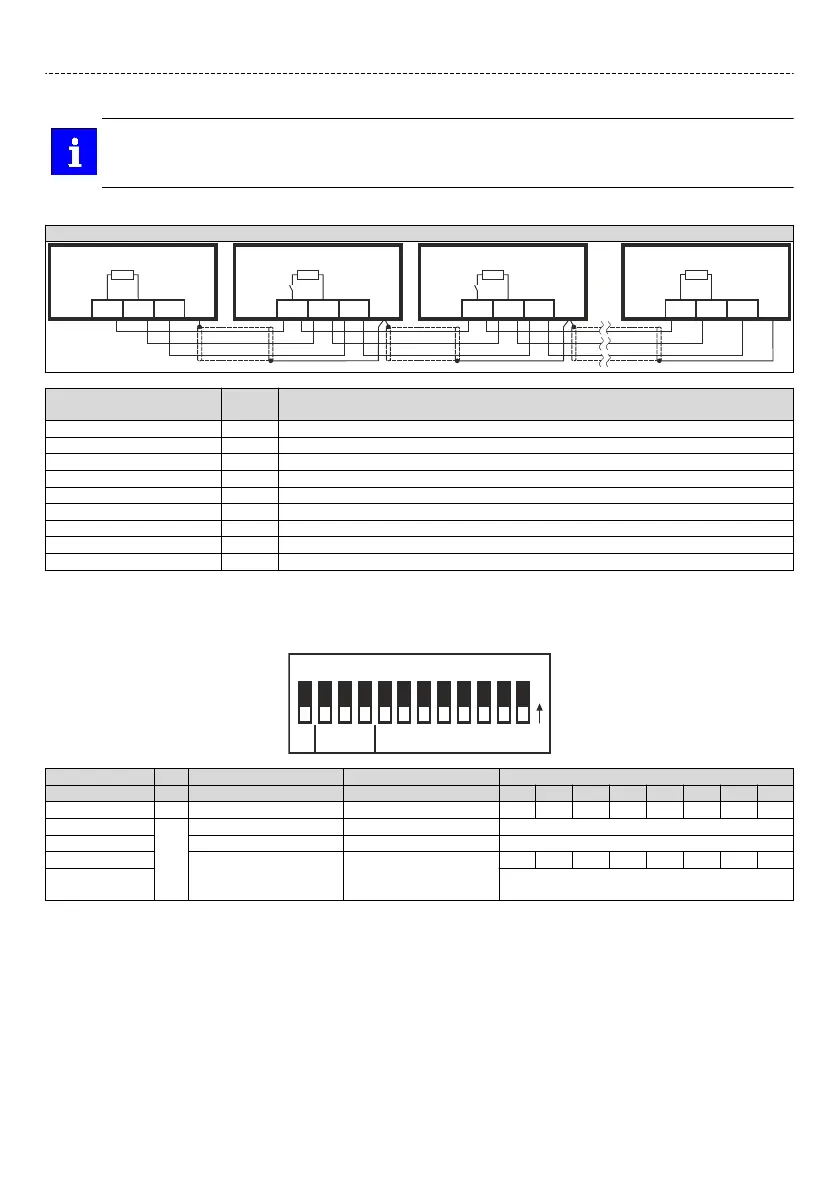

Modbus RTU
Das Netzwerk muss am physikalisch ersten und letzten Busteilnehmer mit einem 120 Ω-Widerstand
abgeschlossen sein.
An diesen Busteilnehmern den Schalter "R" auf ON stellen.
Typische Topologien
Linie
A1 A2 A3 An
X216 X216 X216 X216
" " " "
120 120 120 120
COM COM COM COMTB TB TB TBTA TA TA TA
Beschreibung des Anschlus-
ses
Modbus RTU
Anschluss X216
Anschlusstyp Federkraklemme
Max. Leitungsquerschni mm² 1.5
Max. Leitungsquerschni AWG 16
Abisolierlänge mm 9
Abisolierlänge inch 0.4
Anziehdrehmoment Nm -
Anziehdrehmoment lb-in -
Benögtes Werkzeug 0.4 x 2.5
Netzwerk-Grundeinstellungen
Mit dem DIP-Schalter können Sie die Knotenadresse und die Baudrate einstellen und den integrierten Busab-
schlusswiderstand akvieren.
Mode Address
O
N
R
64 32 16 8
4 2 1
b a 128c
Busabschluss Baudrate Parität Modbus-Knotenadresse
R c b a 128 64 32 16 8 4 2 1
OFF n. c. OFF OFF OFF OFF OFF OFF OFF OFF OFF OFF
inakv Automasch erkennen Automasch erkennen Wert aus Parameter
ON ON ON Knotenadresse - Beispiel:
akv Wert aus Parameter Wert aus Parameter OFF OFF OFF ON OFF ON ON ON
Knotenadresse = 16 + 4 + 2 + 1 = 23
Knotenadresse > 247: Wert aus Parameter
Fedruck = Voreinstellung
Elektrische Installaon
Netzwerke
Modbus RTU
38

Lenze i550 Series Specifications

General

Protection Class	IP20
Ambient Temperature	-10°C to +50°C
Overload Capacity	150% for 60 seconds
Control Type	Vector control
Communication Interfaces	CANopen, Modbus, Ethernet, PROFIBUS, PROFINET
Safety	STO (Safe Torque Off)
Frequency Range	0 Hz
Cooling Method	Air cooling
Storage Temperature Range	-25°C to +70°C
Input Voltage Range	3-phase 380...480 V AC -15%/+10%
