Lenze i550 Series Mounting Instructions

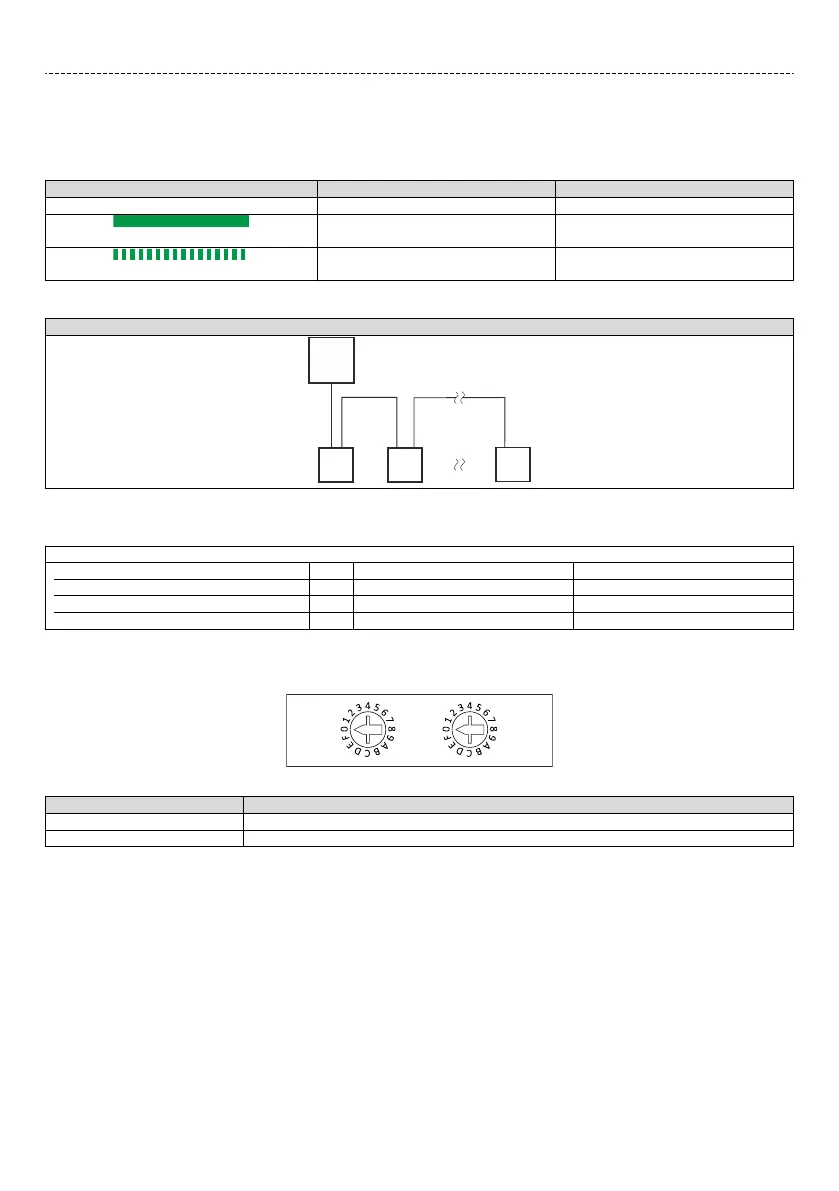

EtherCAT
Hinweise zum EtherCAT-Verbindungsstatus und zum Datentransfer erhalten Sie über die LED "L/A" an den
RJ45-Buchsen.
LED "L/A"
Blinkmuster Zustand Bedeutung
aus Not connected Netzwerk nicht vorhanden
an
Connected Netzwerk vorhanden
Kein Datentransfer
blinkt
Trac Datentransfer
Typische Topologien
Linie
IN OUT
M
R
SDn
SD2
SD1
IN OUT IN
M Master
SD Slave Device
Busbezogene Informaon
Bezeichnung EtherCAT
Kommunikaonsmedium Ethernet 100 MBit/s, Vollduplex
Verwendung Anbindung als EtherCAT-Slave
Statusanzeige 2 LEDs (RUN, ERR)
Netzwerk-Grundeinstellungen
Mit dem Drehcodierschalter können Sie den EtherCAT-Idener einstellen.
x16 x1
Einstellung Idener
0x00 Wert aus Parameter
0x01 ... 0xFF Schalterstellung
Elektrische Installaon
Netzwerke
EtherCAT
36

Lenze i550 Series Specifications

General

Protection Class	IP20
Ambient Temperature	-10°C to +50°C
Overload Capacity	150% for 60 seconds
Control Type	Vector control
Communication Interfaces	CANopen, Modbus, Ethernet, PROFIBUS, PROFINET
Safety	STO (Safe Torque Off)
Frequency Range	0 Hz
Cooling Method	Air cooling
Storage Temperature Range	-25°C to +70°C
Input Voltage Range	3-phase 380...480 V AC -15%/+10%
