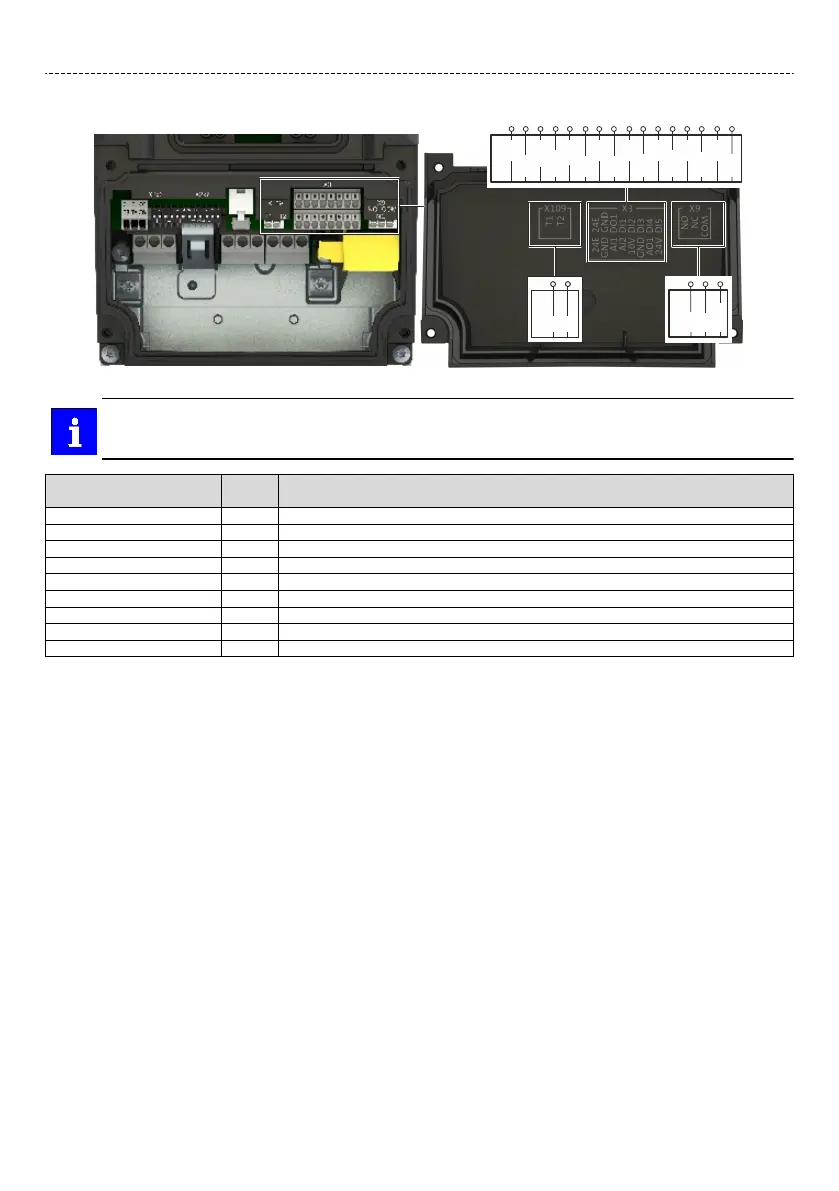

Steueranschlüsse
NC
COM
NO
X9
GND
DO1
DI1
DI2
DI3
DI4
DI5
24E
GND
AI1
AI2
10V
GND
AO1
24V
24E
X3
X109
T1
T2
Die Bezeichnungen der Klemmen X109, X3 und X9 benden sich auf der Innenseite der Abdeckung.
Beschreibung des Anschlus-
ses
Steuerklemmen
Anschluss X3
Anschlusstyp Federkraklemme
Max. Leitungsquerschni mm² 1.5
Max. Leitungsquerschni AWG 16
Abisolierlänge mm 9
Abisolierlänge inch 0.4
Anziehdrehmoment Nm -
Anziehdrehmoment lb-in -
Benögtes Werkzeug 0.4 x 2.5
Elektrische Installaon
Steueranschlüsse
34
