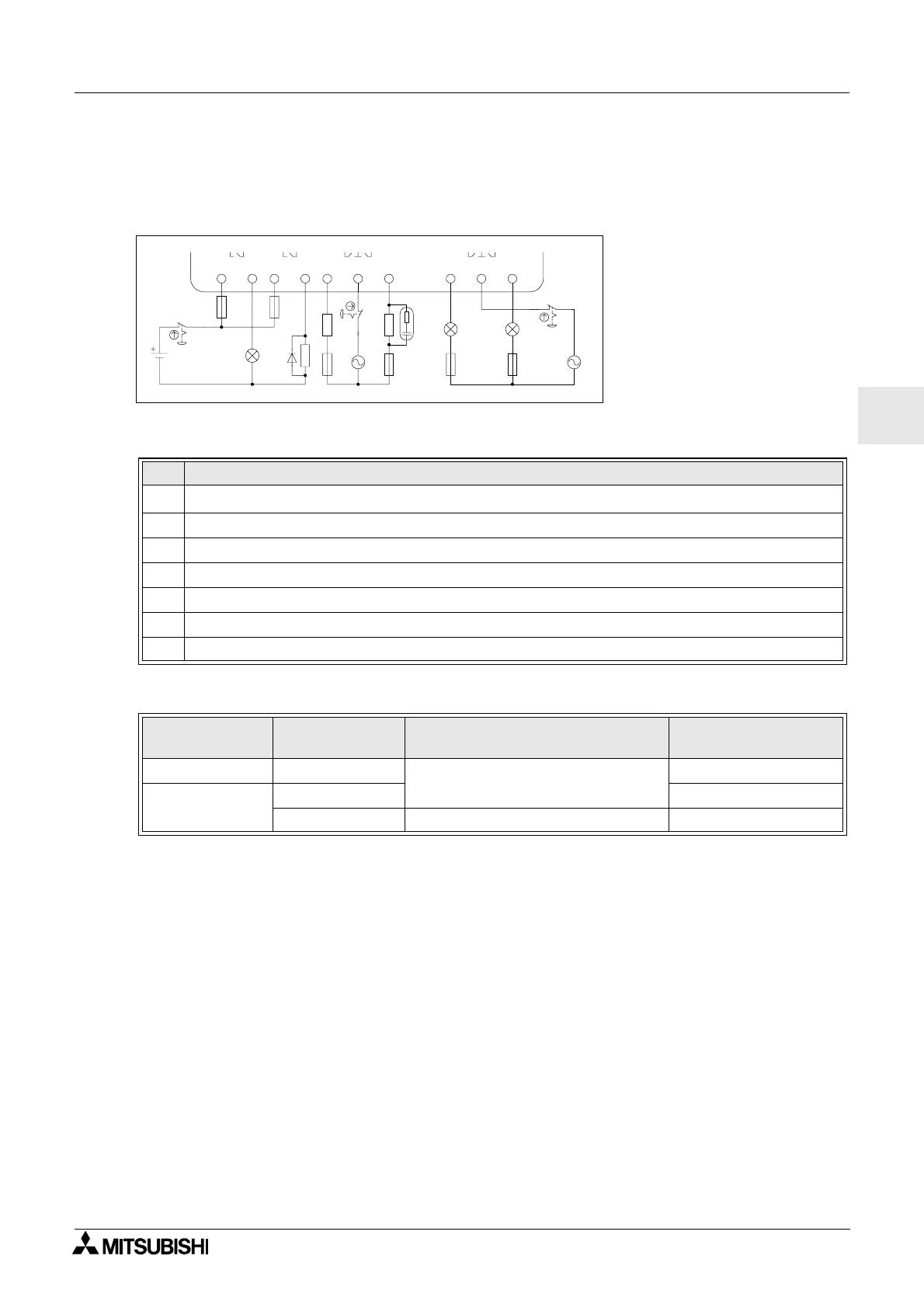

4.6 Relais-/Transistor-Ausgangsverdrahtung
4.6.1 Relaisausgangsverdrahtung „Hauptmodul“ (AC und/oder DC)
Abbildung 4.9:
Relaisausgangs-Schaltdiagramm „Hauptmodul“ (AC und/oder DC)
Tabelle 4.9: Relaisausgangsverdrahtung „Hauptmodul“ (AC und/oder DC)
Nr. Beschreibung
α
2-Steuerung
Von einander isolierte Ausgänge
Ausgangsgeräte
Sicherung (siehe Tabelle 4.10)
NOT-AUS-Schalter
DC-Spannungsversorgung
AC-Spannungsversorgung
Tabelle 4.10: Relaisausgang „Schutzschaltung“
Modell
Anzahl der
Ausgänge
Max. Ohmsche Last
Schaltkreis-Schutz
(Sicherung)
AL2-14MR-* O01~O06
8 A / gesamt
≤
10 A (Schaltkreis)
AL2-24MR-*
O01~O04
≤
10 A (Schaltkreis)
O05~O09 2 A / Klemme (4 A / gesamt)
≤
3 A (Schaltkreis)
OUT1
OUT2 OUT3 OUT4
OUT5 OUT6
