9. AL2-ASI-BD
Das AL2-ASI-BD Aktor-Sensor-Interface-Modul (im Folgenden AL-ASI-BD genannt) dient in
Verbindung mit
α
2-Steuerungen der Datenkommunikation über ein Aktor-Sensor-Interface
(AS-Interface)-Netzwerk.
Weitere Informationen entnehmen Sie bitte dem Programmierhandbuch zur
α
2-Steuerung.
Achtung
• Nur speziell ausgebildetes Personal, das mit den nationalen Standards vertraut ist, darf
die AL2-ASI-BD auswechseln.
• Schalten Sie die Spannung aus, bevor Sie die AL2-ASI-BD installieren oder
herausnehmen.
• Bringen Sie nach dem Herausnehmen der AL2-ASI-BD die Abdeckung wieder an.
• MITSUBISHI ELECTRIC EUROPE B.V. schließt jegliche Haftung für Schäden aus, die
durch die Installation oder Verwendung der beschriebenen Produkte zustande kommen.
9.1 Einführung
Das AL2-ASI-BD wird auf ein
α
-Grundmodul aufgesteckt und bildet eine Slave-Station inner-
halb des AS-Interface-Netzwerks (4 Eingänge, 4 Ausgänge). Bis zu 31 ASI-Slaves lassen sich
in einem AS-Interface-Netzwerk ansteuern. Die Spannungsversorgung erfolgt über den AS-
Interface-Bus durch die AS-Interface-Spannungsversorgung. Das Kommunikationssignal wird
über die Spannungsversorgung des AS-Interface-Bus gegeben.
9.1.1Maße

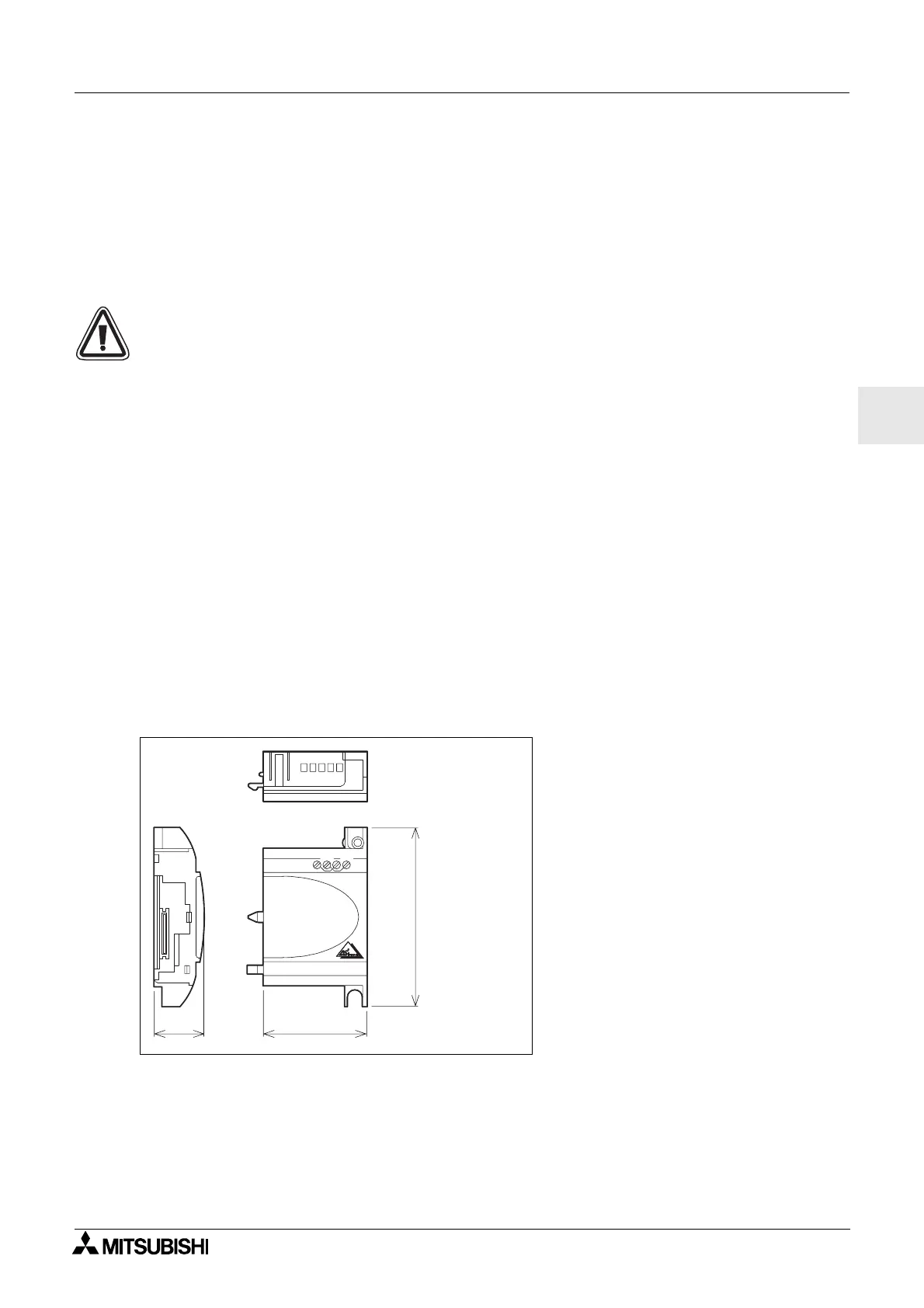

Abbildung 9.1:
Maße
ASI+
ASI-
ASI+
ASI-
90
53.1
24.5
Abmessungen in mm
