α
2-serien
Inledning 1
SWE-4
1.3 Mått och benämningar

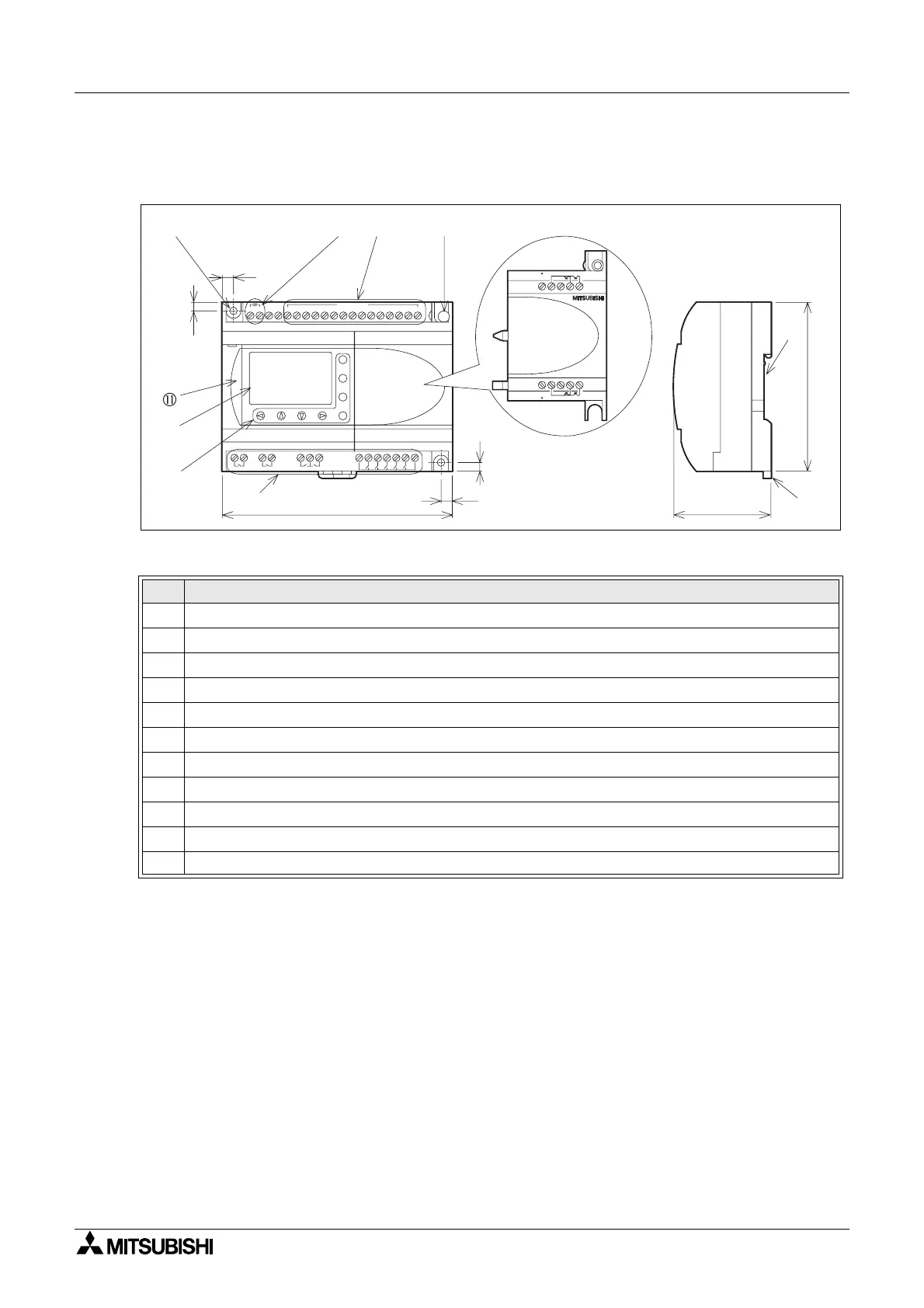

Figur 1.1: Benämningar
Tabell 1.4: Benämningar
Pos. Benämning
1 Monteringshål,
φ
4,2 mm
2 Elanslutning
3 Ingångar
4 Fästskruvar för utbyggnadskåpa eller utbyggnadsmodul
5 Utbyggnadskåpa eller utbyggnadsmodul
6 Spår för montering på DIN-skena (DIN-skenans bredd 35mm <DIN EN 50022>)
7 Fästen för montering på DIN-skena
8 Utgångar
9 Funktionsknappar
10 LCD-teckenfönster
11 Programmeringsportskydd
OUT1
OK
-
+
ESC
OUT3
9
RELAY
OUTPUT
65
OUT
8
OUT2 OUT4
7
D C IN P U T
151413121110987654321(B )(A )
+-
24V D C
POW ER
AL2-24M R -D
124.6
90
6
4
4
6
52










+-E01E02
+E03-E04
