Contrôleur
α
2
Câblage 4
FRE-18
4.2 Dimension des câbles
Utilisez lescâblessuivantspour le câblage des entrées et sorties. Dénudez le câble selon les
indicationsfourniesdans le tableau suivant (voirletableau 4.1 et lafigure 4.1). Avant de
raccorder un câble,dévissez laborne au maximum. Insérez la totalité du câble dénudé dans la
borne,afin qu‘une connexion sansperturbation soit garantie.
Pour lesboulons àtêteconique desbornes, utilisez un tournevis à fente de 3 mm.

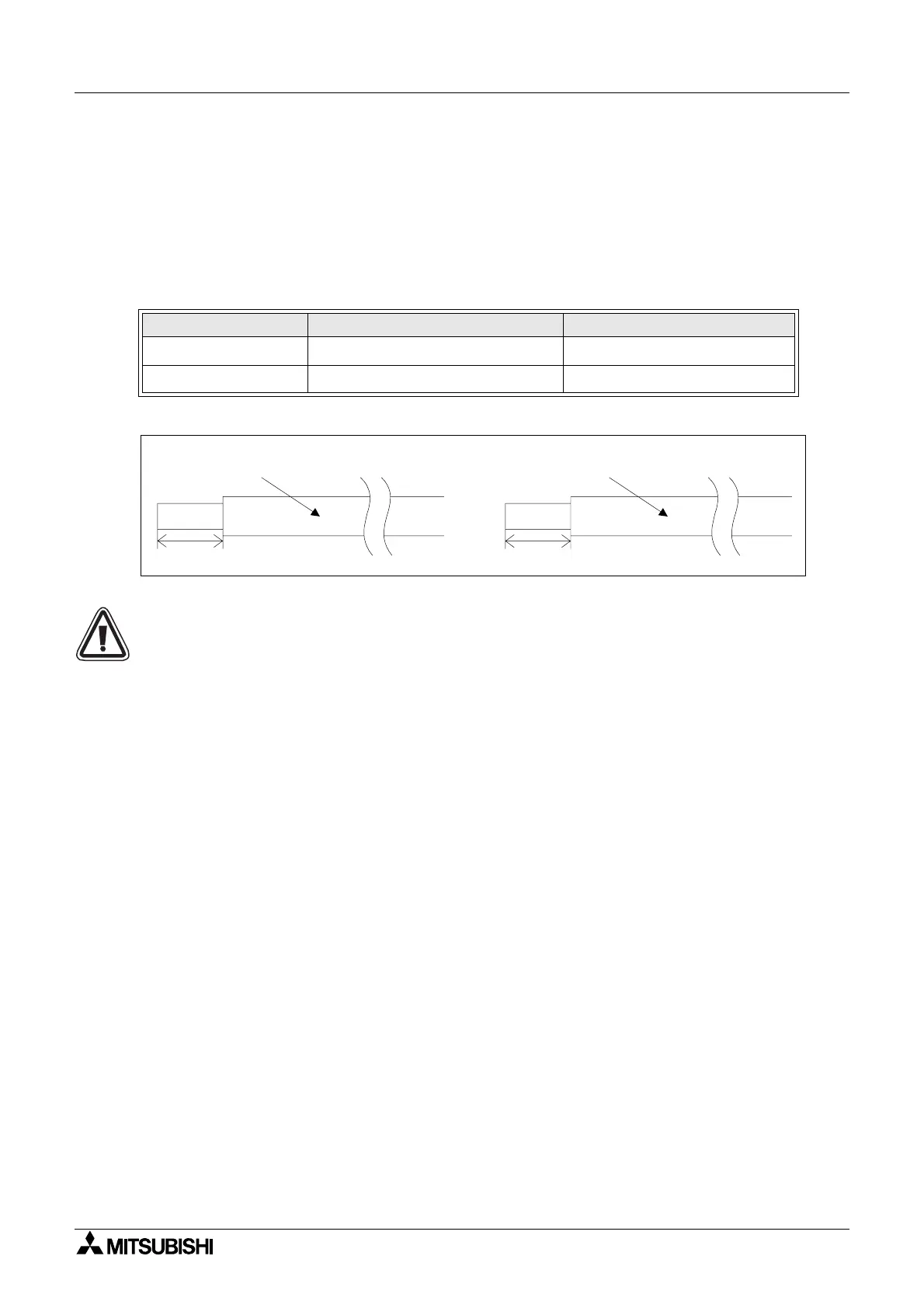

Figure 4.1: Dimension du fil
Remarque:
• Afin d'éviter un endommagement du câble,serrer avec un couple de 0,5~0,6 N⋅m.
• Veuillez ne pas utiliser d'étain,de soudure ou toute autre substance sur le câble dénudé,
ce quipourrait provoquer une rupture dutoron.
- Câble torsadé:
Enlevez la gaine.Aprèsavoir torsadé l‘extrémité du câble, raccordez le câble.
- Câble simple:
Enlevez la gaine et connectez ensuite le câble.
Tableau 4.1:Dimension du fil
Dimension du fil Longueur du fil dénudé
Unité principale
26-12 AWG (0.13 - 3.31mm
2
)
7mm ± 0.5mm
Module d'extension
24 - 14AWG (0.2 - 2.5mm
2
)
6mm ± 0.5mm
7mm ± 0.5mm
26-12 AWG
6mm
24-14AWG
Unité principale Module d’extension
