α
2-serien
AL2-GSM-CAB 8
SWE-36

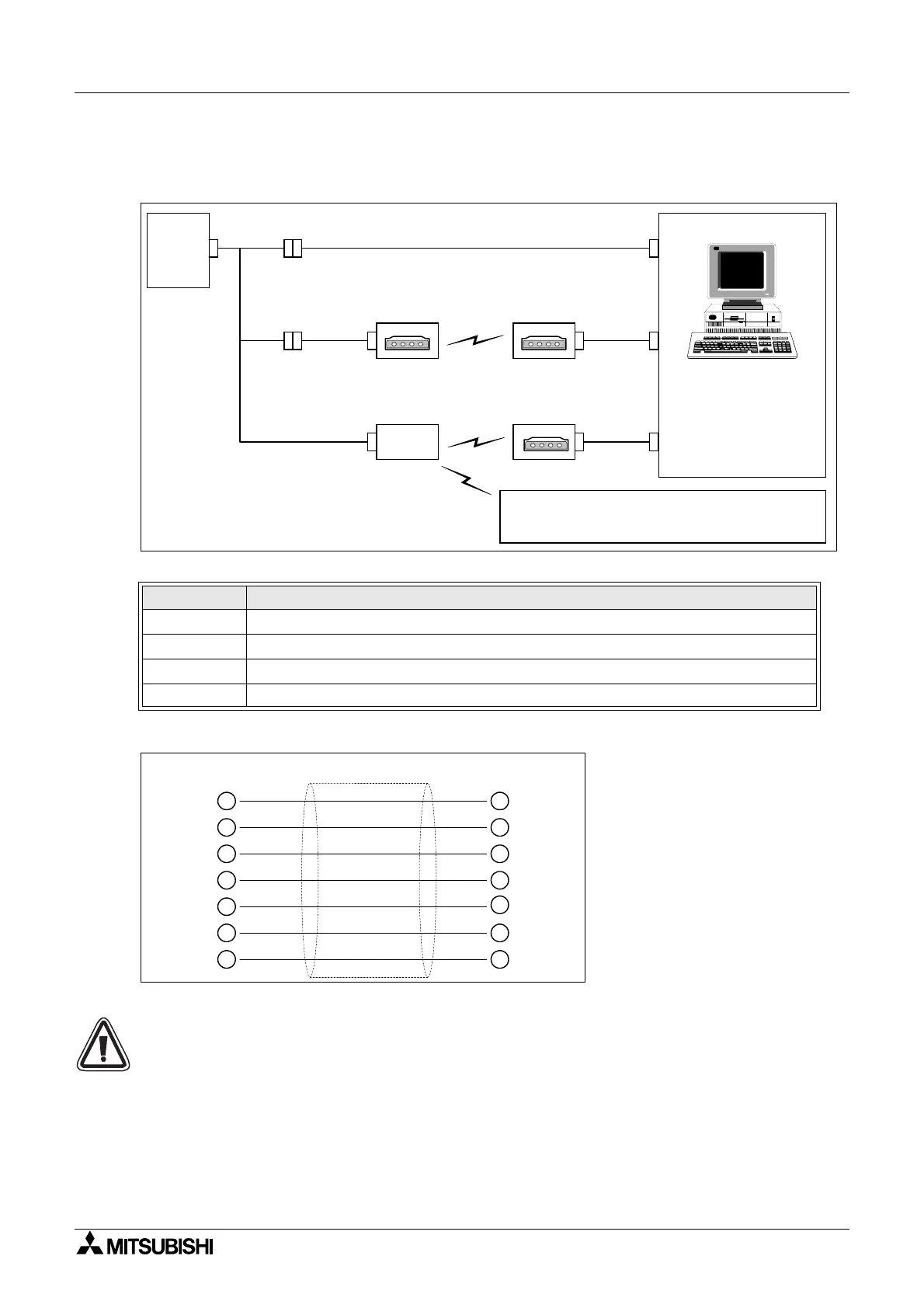

8.1.2 Systemkonfiguration med AL2-GSM-CAB
Figur 8.2: Systemkonfiguration med AL2-GSM-CAB
Figur 8.3: RS-232C korskabel, ledarnumrering
Obs
Signal 4 och 7 skall sättas höga (PÅ) på persondatorsidan. Om dessa signaler inte ställs in
rätt, kan inte datorn kommuncera med
α
2-styrenheten.
Tabell 8.1: Systemkonfiguration med AL2-GSM-CAB
Post Kabel
1AL2-GSM-CAB
2RS-232C korskabel (se fig. 8.3)
3RS-232C rak kabel för modemet (se fig. 8.5)
4RS-232C rak kabel för modemet (specificerad av modemtillverkaren)
α
2
Serien
Personal computer
- Programmings-
gränssnitt
(AL-PCS/WIN-E)
- Dedicerat protokoll
- E-posttillämpning
Mobiltelefon
(Stöder SMS-meddelanden)
Skickar SMS-meddelande
GSM
Modem
Fjärrunderhåll (via radiovåg), skickar e-post)
Vanligt modem
Fjärrunderhåll (via telefonledning)
Vanligt modem Vanligt modem
Med dedicerat protokoll
(9-stifts D-Sub hona) (9-stifts D-Sub hona)
2
3
8
7
6
5
4
2
3
8
7
6
5
4
