1.3 Misure e nome delle singole parti

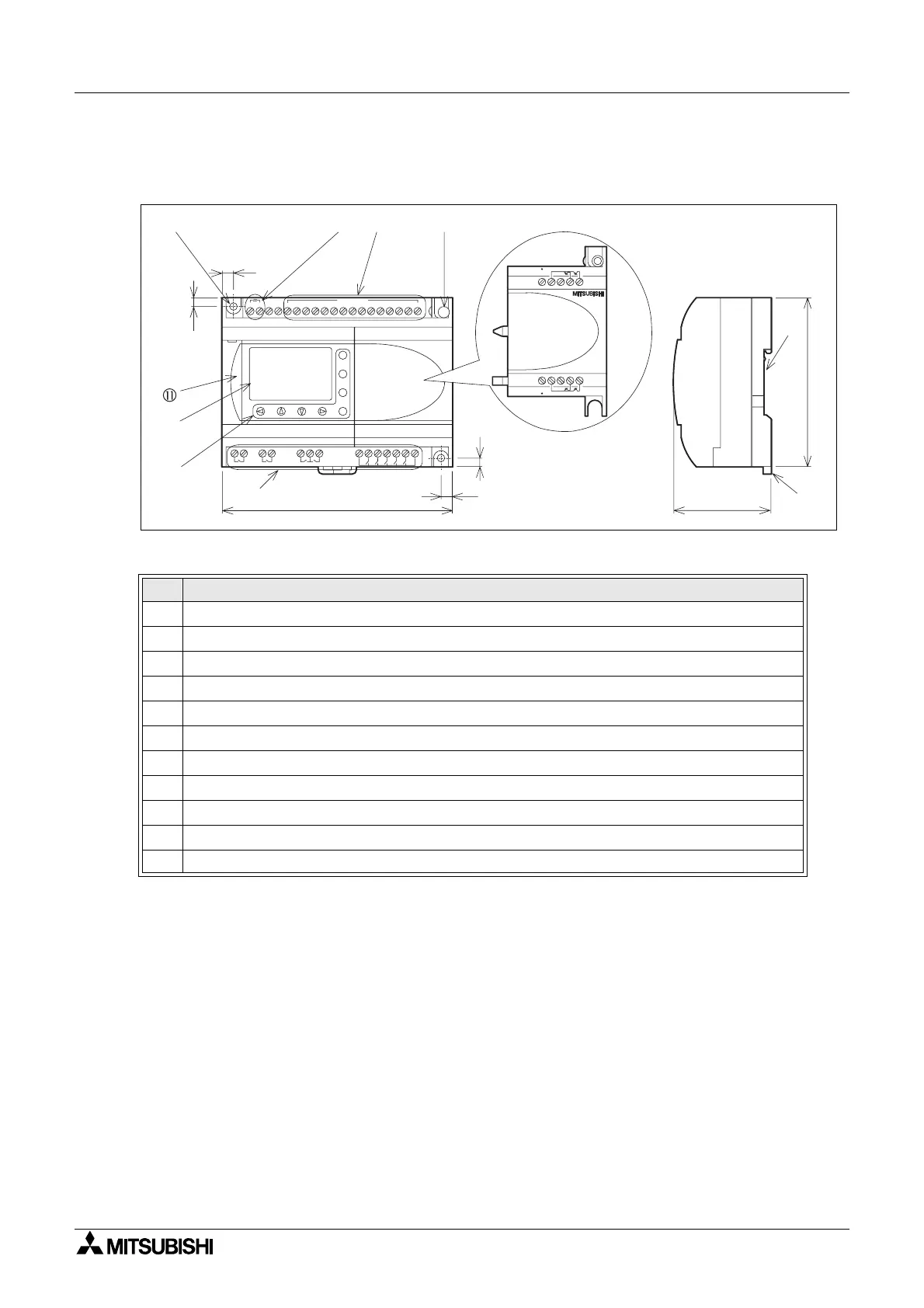

Illustrazione 1.1: Nome delle singole parti
Tabella 1.4: Nome delle singole parti
No. Descrizione
1 Foro di montaggio, diam. 4,2 mm
2 Morsetti di tensione
3 Morsetti di ingresso
4 Vite di montaggio per il coperchio dell´estensione o modulo di estensione
5 Coperchio di estensione o modulo di estensione
6 Scanalatura per montaggio barra DIN (larghezza di barra DIN 35mm <DIN EN 50022>)
7 Fermagli di montaggio DIN-RAIL
8 Morsetti di uscita
9 Tasti operativi
10 Display a cristalli liquidi
11 Rivestimento porta di programmazione
OUT1
OK
-
+
ESC
OUT3
9
RELAY
OUTPUT
65
OUT
8
OUT2 OUT4
7
D C IN P U T
151413121110987654321(B )(A )
+-
24V D C
POW ER
AL2-24M R -D
124.6
90
6
4
4
6
52
+-E01E02
+E03-E04
