Allacciamento elettrico 4
ITL-22

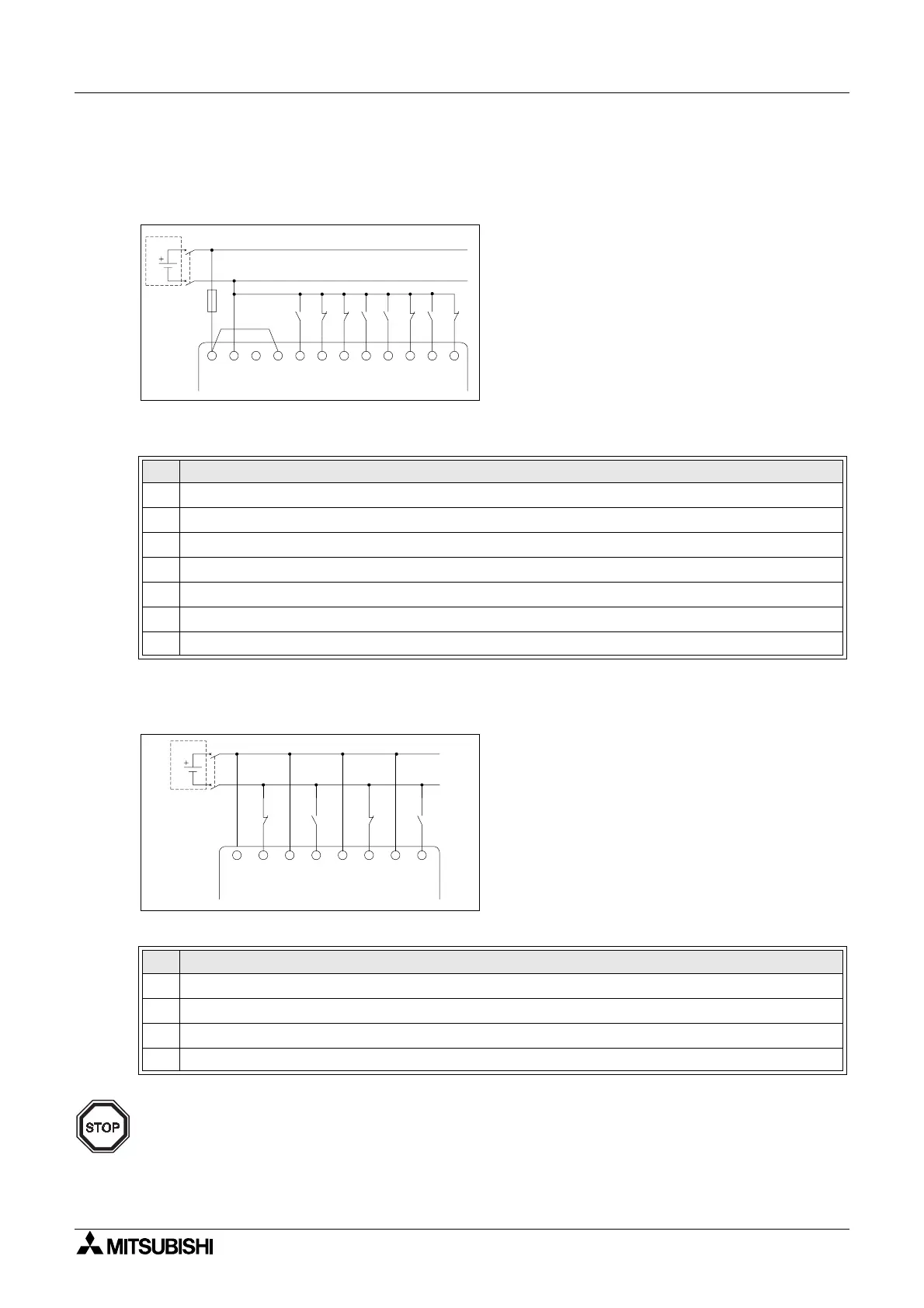

4.5.3 Diagramma alimentazione corrente DC e abbassamento ("-" comune) di input
Illustrazione 4.7: Diagramma alimentazione corrente DC e abbassamento
("-" comune) di input
4.5.4 AL2-4EX Diagramma circuito diminuzione ("-" comune) input
Illustrazione 4.8: AL2-4EX Diagramma circuito diminuzione ("-" comune) input
Nota
Ciascun terminale di ingresso (EI1 ~ EI4) può essere utilizzato sia come ingresso sorgente
o ingresso di commutazione negativa.
Tabella 4.7: Diagramma alimentazione corrente DC e abbassamento
("-" comune) di input
No. Descrizione
1 Tensione di alimentazione CC: 24V CC
2 Dispositivo di isolamento circuito
3 Dispostivo di protezione circuito limitare a 1,0A
4 Morsetti di tensione CC
5 Morsetti di ingresso Sink/Source
6 Interruttori di ingresso sensore
7 Morsetti di ingresso
Tabella 4.8: AL2-4EX Diagramma circuito diminuzione ("-" comune) input
No. Descrizione
1 Tensione di alimentazione CC: 24V CC
2 Dispositivo di isolamento circuito
3 Morsetti di ingresso vedi Nopte
4 Interruttori di ingresso sensore





+ -
1
2
3
456
(A) (B)

78
INPUTS




EI1
(+)
EI1
(-)
EI2
(+)
EI2
(-)
EI3
(+)
EI3
(-)
EI4
(+)
EI4
(-)
 

