α
2-serien
Anslutning och kablage 4
SWE-21
SWE
4.5 Likströmsförsörjning och ingångskablage

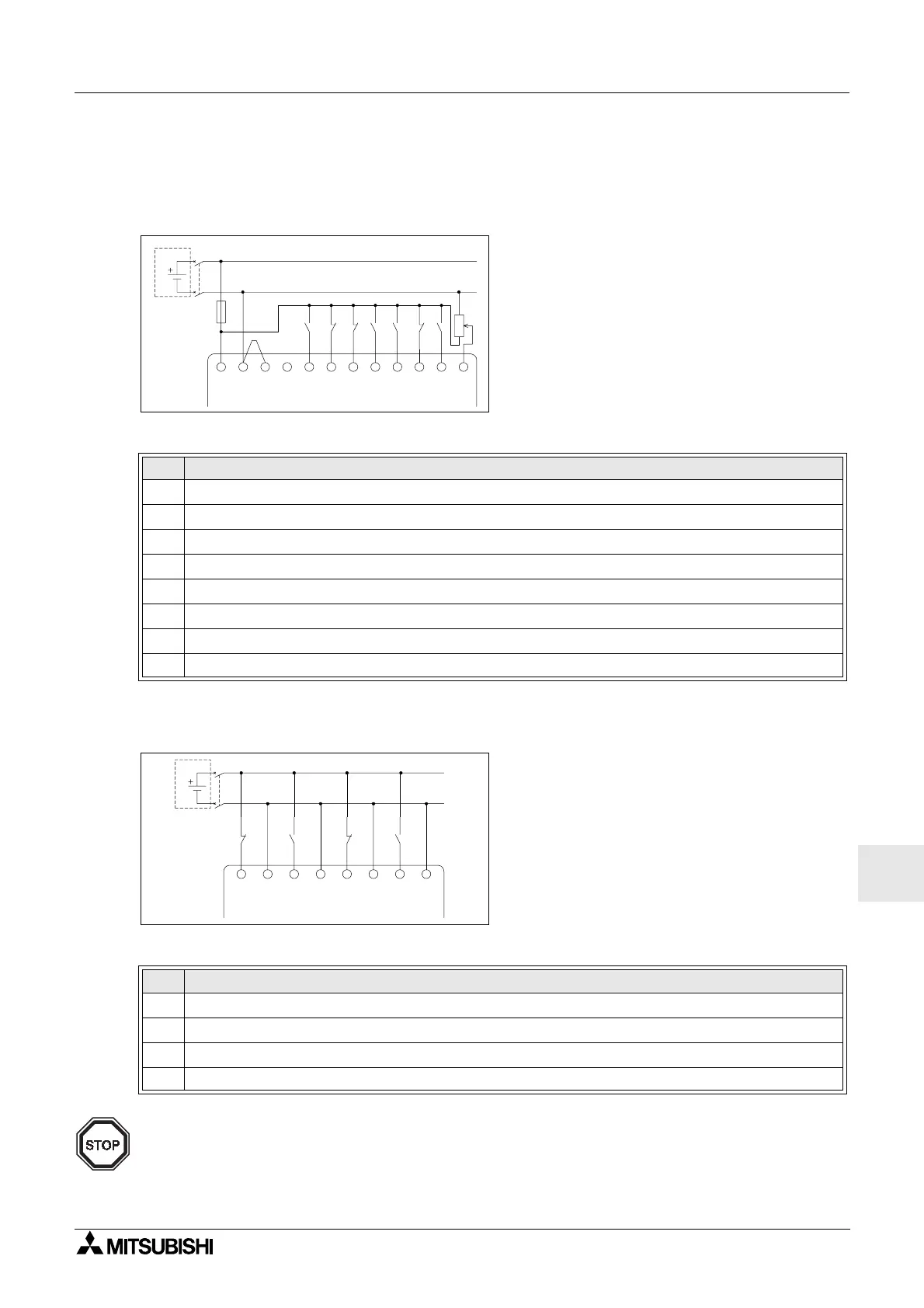

4.5.1 Kretsschema för likströmsförsörjning och source-ingång (gemensam +)
Figur 4.5: Kretsschema förlikströmsförsörjning och source-ingång (gemensam +)
4.5.2 Kretsschema för source-ingångskablage (gemensam +), AL2-4EX
Figur 4.6: Kretsschema för source-ingångskablage (gemensam +), AL2-4EX
Obs
Varje ingångsplint (EI1 ~ EI4) kan användas antingen som source- eller sink-ingång.
Tabell 4.5: Likströmsförsörjning och source-ingång (gemensam +)
Pos. Benämning
1 Likströmsförsörjning 24 V
2 Frånskiljare
3 Överströmsskydd 1,0 A
4 Likströmsplintar
5Sink/source-ingångsplintar
6 Sensoringångsväljare
7 Ingångar
8 Analog ingång
Tabell 4.6: Likströmsförsörjning och source-ingång (gemensam +)
Pos. Benämning
1 Likströmsförsörjning 24 V
2 Frånskiljare
3 Ingångar – se Obs för säkringsstorlek
4 Sensoringångsväljare
+ -
1
2
3
456
(A) (B)
78
INPUTS
EI1
(+)
EI1
(-)
EI2
(+)
EI2
(-)
EI3
(+)
EI3
(-)
EI4
(+)
EI4
(-)
