α
2-serien
Anslutning och kablage 4
SWE-19
SWE
4.3 Strömförsörjning
• Växelströmsförsörjningens fasledare skall anslutas till plint "L" och dess nolledare till
plint "N". Anslut INTE fasledaren till plint "N", eftersom användaren då kan få en farlig
elektrisk stöt då utrustningen slås på.
• Likströmsförsörjningens positiva ledare skall anslutas till plint "+" och dess negativa
ledare till plint "–". Strömförsörjningen får under inga omständigheter anslutas till några
andra plintar på styrenheten. Vid likströmsmatning skall strömförsörjningsaggregatet
kunna mata styrenheten med 4 A.

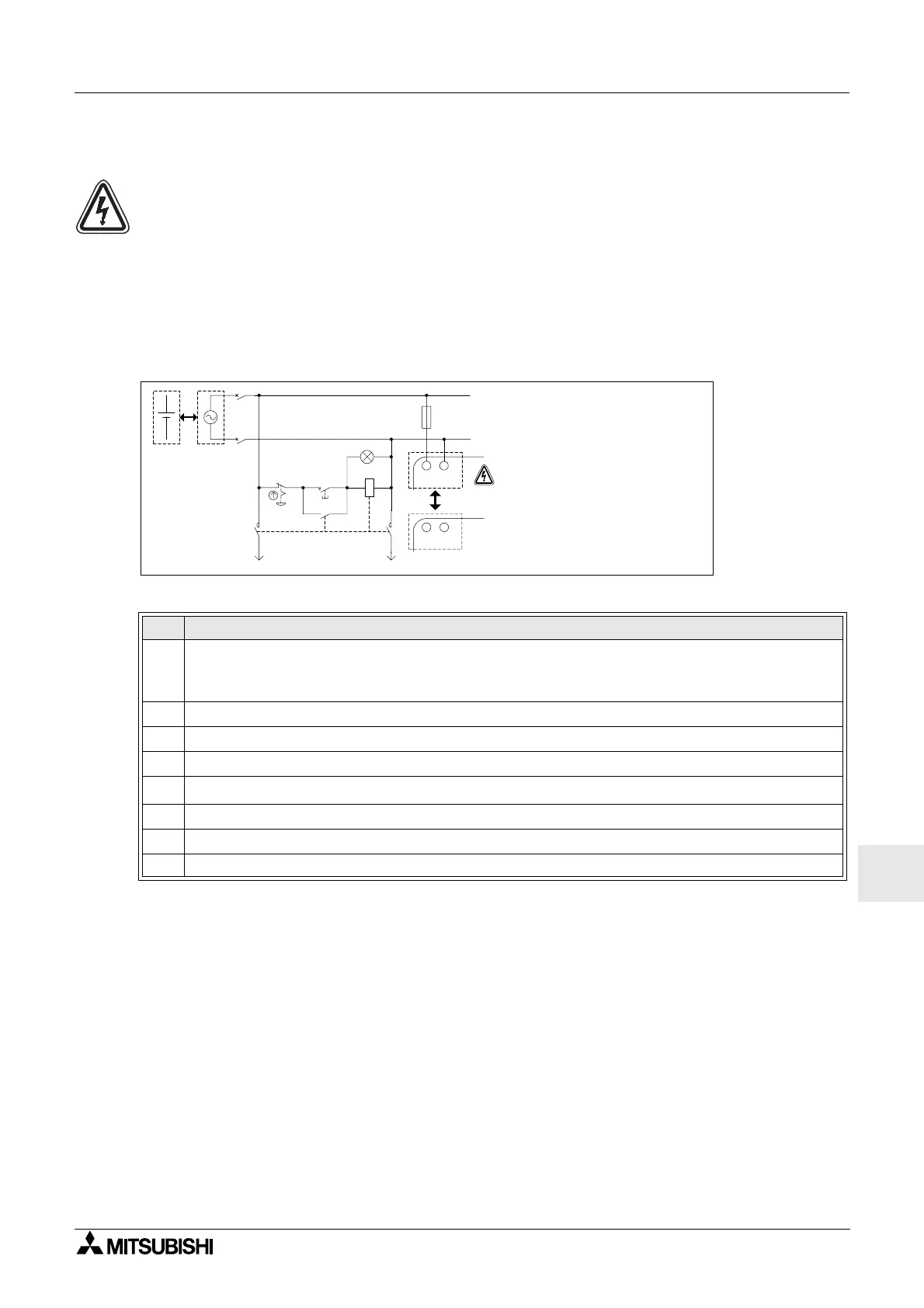

Figur 4.2: Rekommenderat kretsschema förströmförsörjning
Tabell 4.2: Rekommenderat kretsschema förströmförsörjning
Pos. Benämning
1
Strömförsörjning
AL2-***-A: 100–240 V~,50/60 Hz
AL2-***-D: 24 V=
2 Frånskiljare
3 Indikator för tillslagen spänning
4 Överströmsskydd 1,0 A
5
α
2 huvudenhet
6 Nödstopp
7 Magnetbrytarkontakt
8 Strömförsörjning för last
L
N
L- respektive N-plintarna
kan inte reverseras.
L
N
Start
MC
MC
+
+ -
