α
2-serien
Anslutning och kablage 4
SWE-23
SWE
4.6 Kretsschema utgångsrelä och transistor
4.6.1 Kretsschema för reläutgång huvudenhet (växelström och/eller likström)

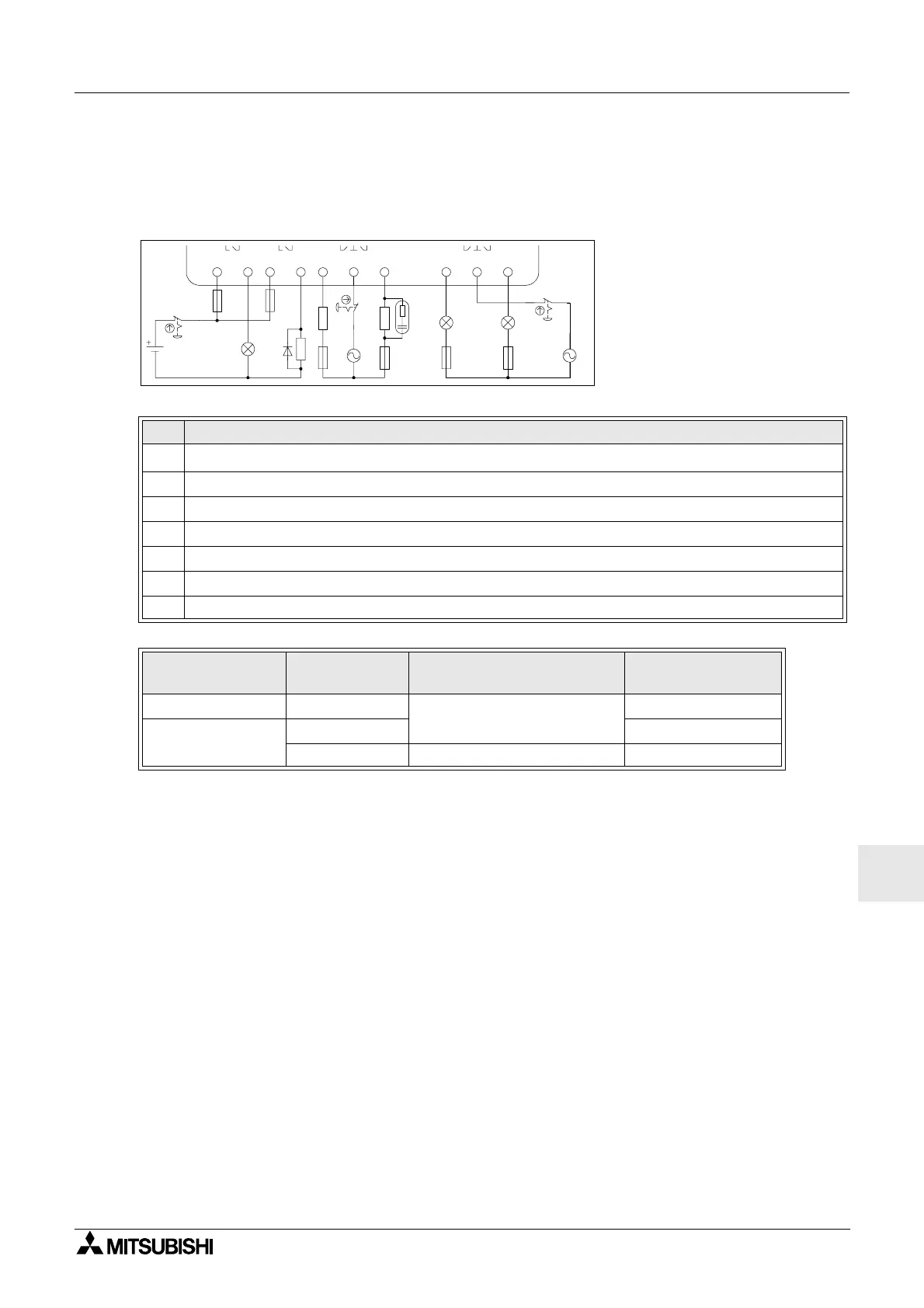

Figur 4.9: Kretsschema förreläutgång huvudenhet (växelström och/eller likström)
Tabell 4.9: Reläutgång huvudenhet (växelström och/eller likström)
Pos. Benämning
1
α
2 huvudenhet
2 Ömsesidigt uteslutande utgångar
3 Utenheter
4 Överströmsskydd (se tabell 4.10)
5 Nödstopp
6 Likströmsförsörjning
7 Växelströmsförsörjning
Tabell 4.10: Tabell överströmsskydd reläutgång
modell Antal utgångar Maximal resistiv last
Överströmsskydd
(säkring)
AL2-14MR-* O01–O06
8A/gemensam
≤
10 A
AL2-24MR-*
O01–O04
≤
10 A
O05–O09 2 A/kontakt (4 A/gemensam)
≤
3A
OUT1
OUT2 OUT3 OUT4
OUT5 OUT6
