Verdrahtung 4
α
2
-
Steuerung
GER-26

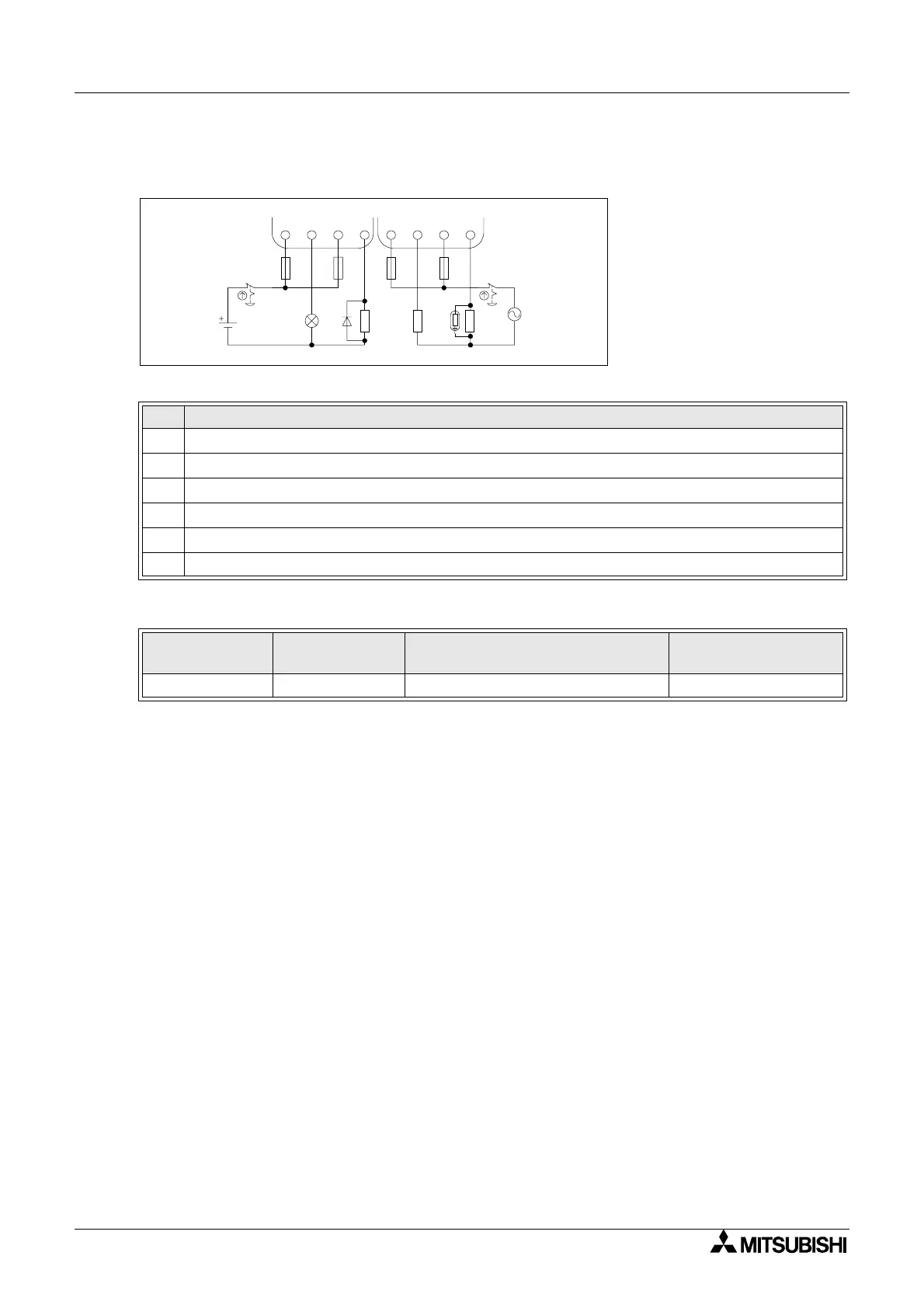

4.6.2 Relaisausgangsverdrahtung AL2-4EYR (AC und/oder DC)
Abbildung 4.10:
Relaisausgangsverdrahtung
AL2-4EYR (AC und/oder DC)
Tabelle 4.11: Relaisausgangsverdrahtung AL2-4EYR (AC und/oder DC)
Nr. Beschreibung
 DC-Spannung
 NOT-AUS-Schalter
 Sicherung (
≤
3A)

Von einander isolierte Ausgänge

Ausgangsgeräte

AC-Spannung
Tabelle 4.12: Relaisausgang „Schutzschaltung“
Modell
Anzahl der
Ausgänge
Max. Ohmsche Last
Schaltkreis-Schutz
(Sicherung)
AL2-4EYR EO1~EO4 2 A / Klemme
≤
3 A (Schaltkreis)
EO1 EO2 EO3 EO4











