Sistema
α
2
Allacciamento elettrico 4
ITL-19
ITL
4.3 Tensione di alimentazione
• Per l'allacciamento della tensione alternata (CA) si deve collegare il conduttore L al
morsettoLeilconduttore N al morsetto N. to della tensione alternata (CA) si deve
collegare il conduttore L al morsetto L e il conduttore N al morsetto N. NON collegare il
filo ”Live” al morsetto ”N”, poiché l’utente potrebbe subire una pericolosa scossa elettrica
al momento dell’accensione.
• Per l'allacciamento della tensione continua (CC) si deve collegare il conduttore positivo
al morsetto (+) e il conduttore negativo al morsetto (-). L'allacciamento della tensione di
alimentazione non si deve eseguire in nessun caso in altri morsetti dell'apparecchio. Le
unità di alimentazione di corrente continua devono essere in grado di fornire al
controllore un’erogazione di 4 ampere di corrente.

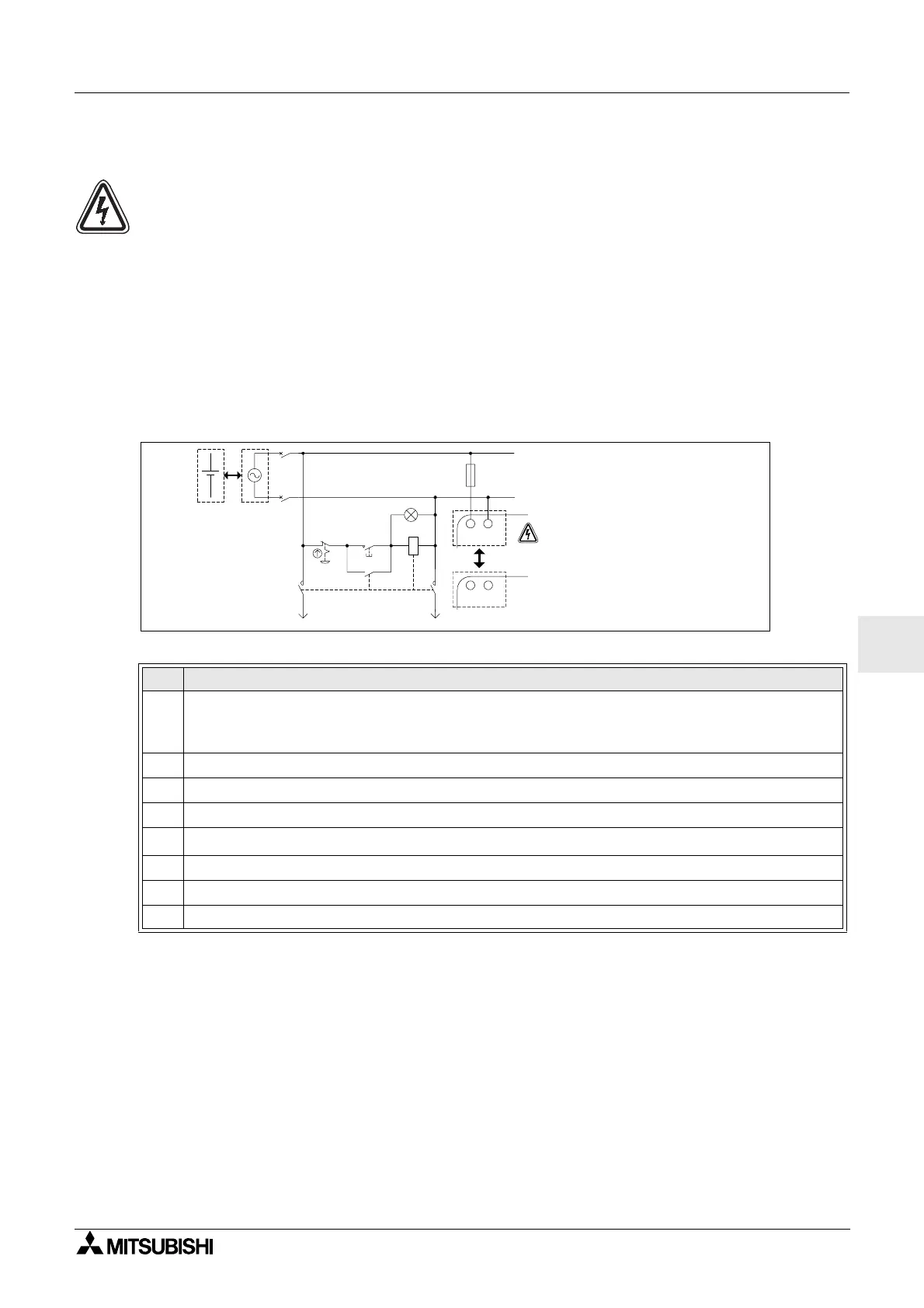

Illustrazione 4.2: Circuito di alimentazione raccomandato
Tabella 4.2: Alimentazione
No. Descrizione
1
Tensione di alimentazione
AL2-***-A: 100-240V CA~, 50/60Hz
AL2-***-D: 24V CC
2 Dispositivo di isolamento circuito
3 Indicatore pilota di accensione
4 Dispostivo di protezione circuito limitare a 1,0A
5
Sistema
α
2
6 Interruttore di emergenza
7 Contatto interruttore magnetico
8 Tensione di alimentazione per carico
L
N
I morsetti L ed N non sono
intercambiabili.
L
N
Start
MC
MC
+
+ -
To Next Page
