Kapitel 4 Betriebsanleitung
DME4000
18 © SICK AG • Deutschland • Irrtümer und Änderungen vorbehalten 8014584/ZN33/2017-07
Inbetriebnahme
4 Inbetriebnahme
4.1 Montage
Das DME4000 und der Reflektor werden so befestigt, dass der Reflektor immer im Sichtfeld des Sen-
sors ist.
Das DME4000 wird so ausgerichtet, dass sich der (auch in großen Abständen) gut sichtbare Lichtfleck
im Zentrum des Reflektors befindet.
Der als Zubehör erhältliche Haltewinkel ermöglicht eine einfache Justierung in X- und Y-Richtung:

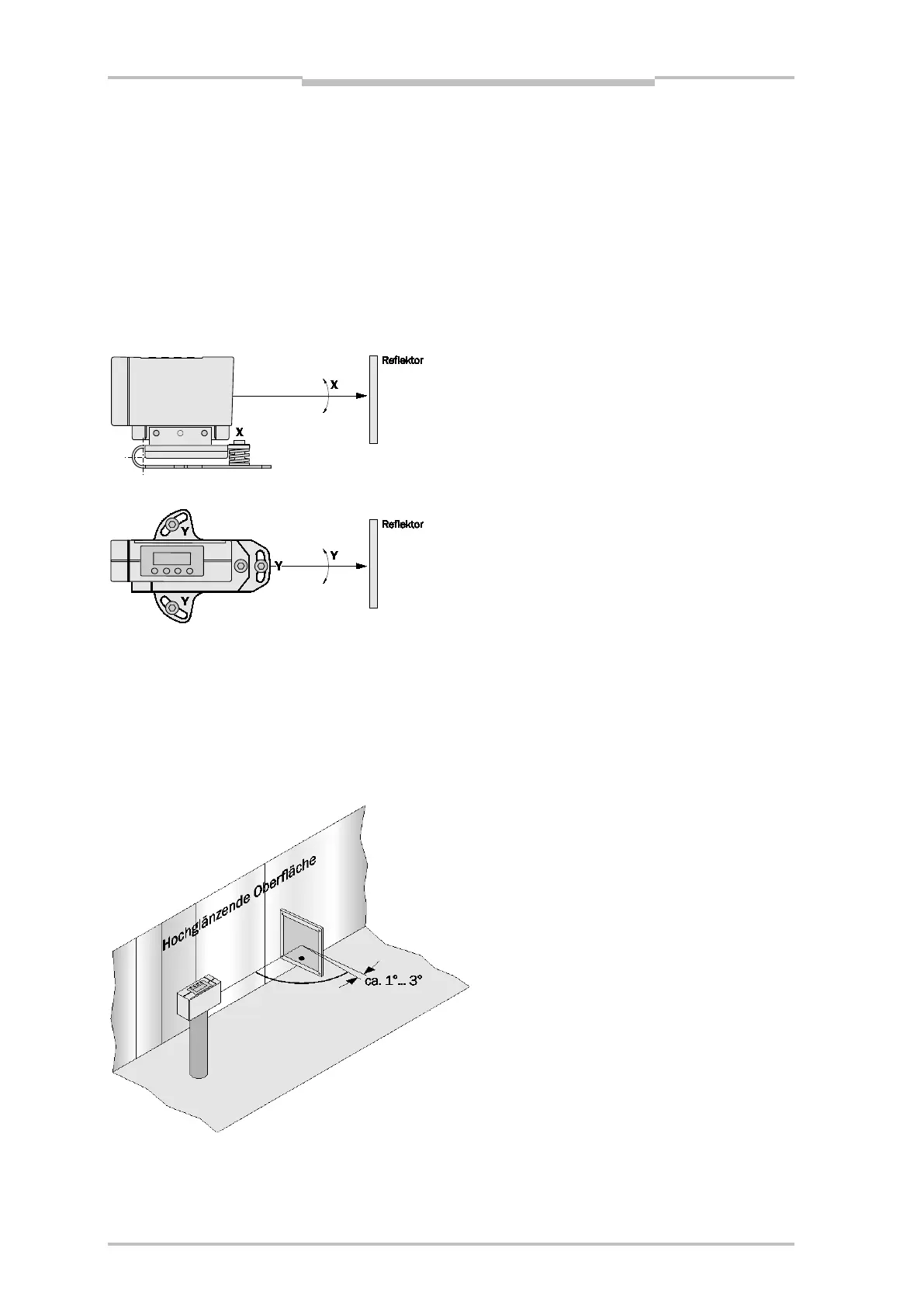

Abbildung 4-1 – Justage DME4000
Die Reflektorgröße ist so zu wählen, dass der Lichtfleck bei Vibrationen nicht vom Reflektor abwandert.
Ist der Reflektor am bewegten Teil befestigt, ist in der Regel eine kleinere Reflexionsfolie ausreichend.
Bei hochglänzenden Oberflächen (z. B. Regale oder Flächen), die den Lichtstrahl oder Streulicht ein-
spiegeln, Reflektor in den „freien Raum“ ausrichten: mit ca. 1° Neigung (X- oder Y-Richtung) montieren.
Verschiedene Reflektorgrößen siehe Zubehör (ab Seite 20 und 28).
Der im Infofeld 1 angezeigte Empfangspegel gibt Aufschluss über das aktuelle Empfangssignal.
Abbildung 4-2 – Justage DME4000 bei hochglänzender Umgebung
