Betriebsanleitung Kapitel 4
DME4000
8014584/ZN33/2017-07 © SICK AG • Deutschland • Irrtümer und Änderungen vorbehalten 19
4.1.1 Vorgehensweise bei der Ausrichtung
Bringen Sie Fahrzeug und Reflektor auf kleine Distanz.
Richten Sie das DME4000 so aus, dass der Lichtfleck sich im Zentrum des Reflektors befindet.
Vergrößern Sie die Entfernung von Fahrzeug zu Reflektor und beobachten dabei den Lichtfleck.
Justieren Sie gegebenenfalls den Lichtfleck in die Mitte des Reflektors nach.
4.1.2 Anordnung benachbarter Entfernungs-Messgeräte
Der Abstand benachbarter Entfernungs-Messgeräte muss mindestens a
min = 100 mm betragen, um
gegenseitige Beeinflussung zu vermeiden. Abhängig von der Reichweite s muss dieser Abstand a = a
min
+ 0,01 x s
max betragen.

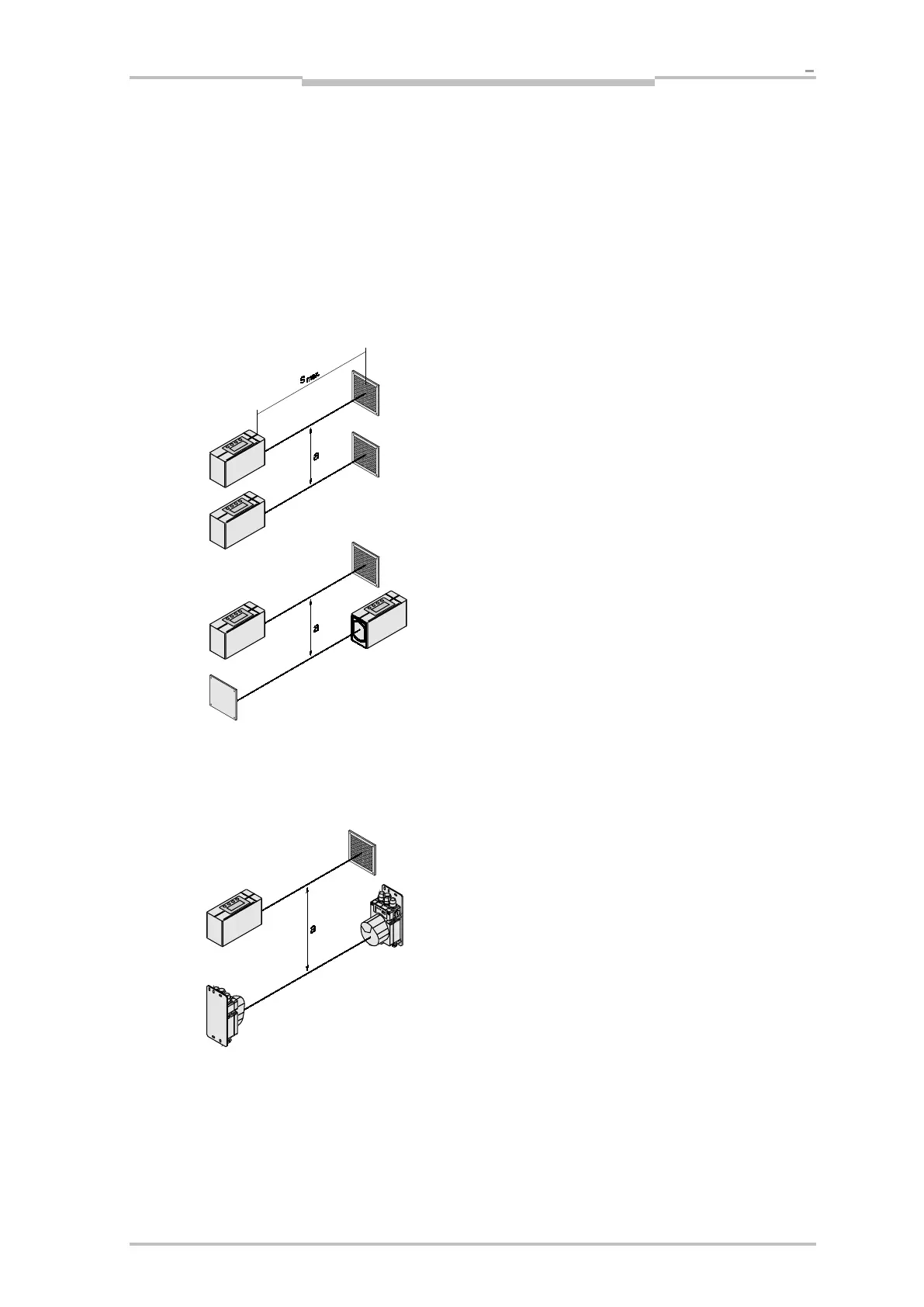

Abbildung 4-3 – Anordnung benachbarter DME4000
4.1.3 Anordnung Entfernungs-Messgerät mit benachbarter Datenübertragung
Abbildung 4-4 – Anordnung benachbarter DME4000 und ISD
Für die Datenübertragungslichtschranken der Baureihe ISD300 / ISD400-1xxx / ISD400-6xxx ist unab-
hängig von der maximalen Reichweite s
max ein minimaler Strahlabstand von 100 mm einzuhalten.
