A5E32106153 SITRANS Probe LR – AVVIO RAPIDO Pagina IT-5
mmmmm
Italiano
Istruzioni generali di montaggio
• Prima di inserire SITRANS Probe LR nell'attacco di collegamento all'apparecchio,
verificare la corrispondenza delle filettature onde evitare di danneggiarle.
• Avvitare SITRANS Probe LR nell'attacco di collegamento all'apparecchio, quindi
stringere manualmente.
• Per applicazioni a pressione, è necessario utilizzare un nastro PTFE (o un altro composto
appropriato per sigillare le filettature) e stringere ulteriormente l'attacco di collegamento
all'apparecchio rispetto alla chiusura manuale. La torsione massima è di 40 N-m
(30 ft-lbs).
• Per ruotare la custodia, utilizzare una chiave per brugole da 2 mm per allentare le tre viti
a esagono incassato che fissano la ghiera di bloccaggio. Posizionare la custodia come
desiderato, quindi stringere le viti a esagono incassato.

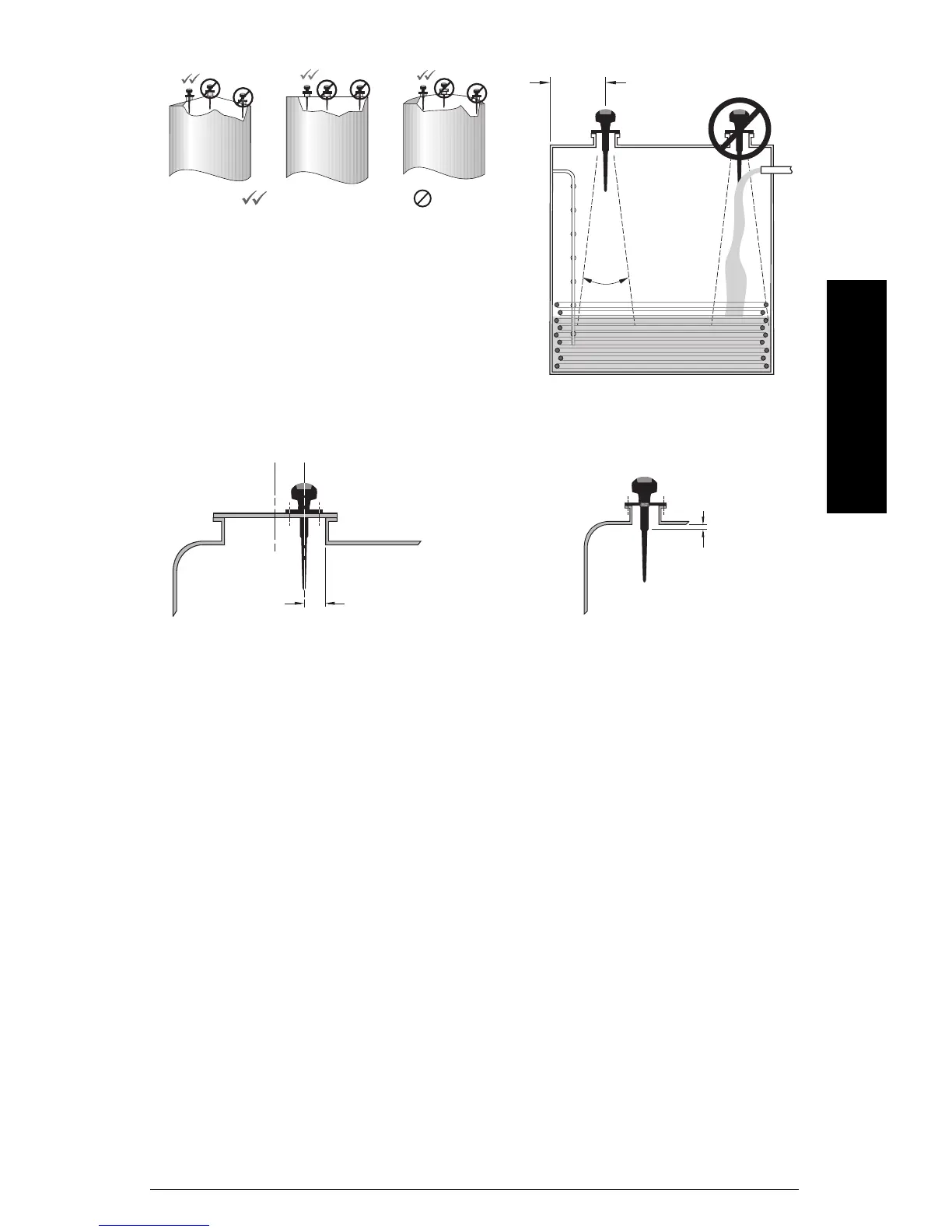

Cielo
piatto
Cielo
parabolico
Cielo
conico
min. 300 mm (1 ft) ogni 3 m
(10 ft) di altezza del serbatoio
angolo
sonoro
28
o
• Installare l'antenna lontano dalla parete del
serbatoio per evitare interferenze ed echi di
disturbo.
• Verificare che i segnali sonori pervengano al
prodotto senza incontrare eventuali strutture o
sporgenze all'interno del serbatoio (per es. una
scala), che possono generare echi di disturbo.
• Montare l'apparecchio lontano dal flusso di
carico.
minimo
100 mm (4")
minimo 10 mm
(0.4")
Per ottenere valori di misura corretti posizionando l'apparecchio sul chiusino di una portella
occorre posizionare l'antenna a un'adeguata distanza dal cielo del serbatoio, generalmente
100 mm (4”) dall'estremità della portella.
• Per trochetti di prolunga di lunghezza massima 100 mm (4") è opportuno utilizzare uno
schermo di 100 mm (4").
• Per trochetti di prolunga di lunghezza massima 250 mm (10") è opportuno utilizzare uno
schermo di 250 mm (10").
Montaggio su tronchettoMontaggio dell'apparecchio su una portella
