A5E32106153 SITRANS Probe LR – MANUAL FÖR SNABBSTART Sida SV-5
mmmmm
Svenska
Instruktioner för montering
• Innan du sätter in SITRANS Probe LR i sin fattning kontrollerar du att gängningarna
passar så att du inte skadar dem.
• Skruva helt enkelt SITRANS Probe LR in i processanslutningen och dra åt med handen.
• För tryckapplikationer blir det nödvändigt att använda PTFE-tejp (eller annan lämplig
gängförseglande produkt) och dra åt processanslutningen så att det inte går att vrida
anslutningen för hand. Det maximala vridmomentet är 40 N-m (30 ft-pund).
• För att kunna vrida inbygganden använder du en 2 mm Allennyckel för att lossa de tre
fästskruvarna som säkrar låsringen. När inbyggnaden en gång satts i önskat läge drar du
åt fästskruvarna.
Kabling
Effektförbrukning
1
Varningar:
likströmsterminaler skall försörjas från en SELV
1
-källa i enlighet med IEC-1010-1
Bilaga H.
All fältkabling måste ha isolering lämpad för den pålagda spänningen.
1.
Extra låg spänning för säkerhet
minimum
100 mm (4")
minimum
10 mm (0.4")

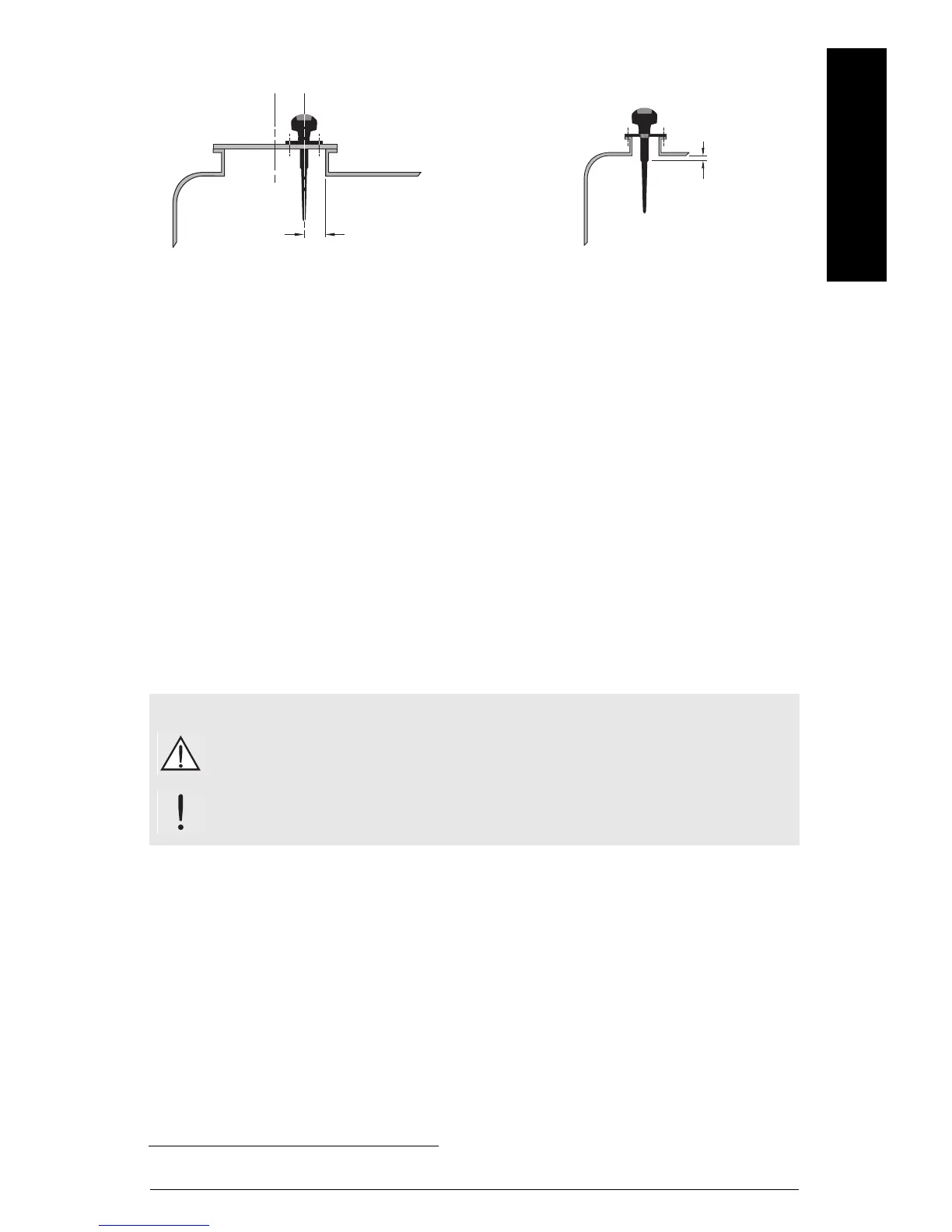

För att kunna ge optimala signaleringsförhållanden för en manhålslucka skall du lokalisera
antennen excentriskt i förhållande till locket, typiskt 100 mm (4”) från manhålets sida.
• Använd skärmen på 100 mm (4") på munstycken som är 100 mm (4") långa eller kortare.
• Använd skärmen på 250 mm (10") på munstycken som är 250 mm (10") långa eller kortare.
Montering på ett munstyckeMontering på en manlucka
