A5E32106153 SITRANS Probe LR– MANUAL DE PARTIDA RÁPIDA Página PT-5
mmmmm
Português
Instruções de montagem
• Antes de inserir o SITRANS Probe LR na sua ligação de montagem, verifique se as
roscas são compatíveis para evitar danificá-las.
• Rosque simplesmente o SITRANS Probe LR na ligação de processo, e aperte à mão.
• Para aplicações de pressão, será necessário utilizar fita de PTFE (ou outro composto
vedante de roscas apropriado) e apertar a ligação de processo para além do aperto à
mão. O torque máximo é 40 Nm. (30 pés libras).
• Para rodar a caixa, use uma chave Allen de 2 mm para desapertar os três parafusos de
instalação que fixam o anel de freio. Uma vez a caixa posicionada segundo o pretendido,
aperte os parafusos de instalação
Instalação Elétrica
Alimentação
1
ATENÇÃO:
Os terminais cc devem ser alimentados a partir de uma fonte de alimentação
SELV
1
(Tensão de Segurança Extra Baixa) em conformidade com a norma IEC -
1010-1, Anexo H.
Todas as ligações de campo devem ter um isolamento adequado às tensões
nominais.
1
Tensão de Segurança Extra Baixa.
mínimo
100 mm (4")
mínimo
10 mm (0,4")

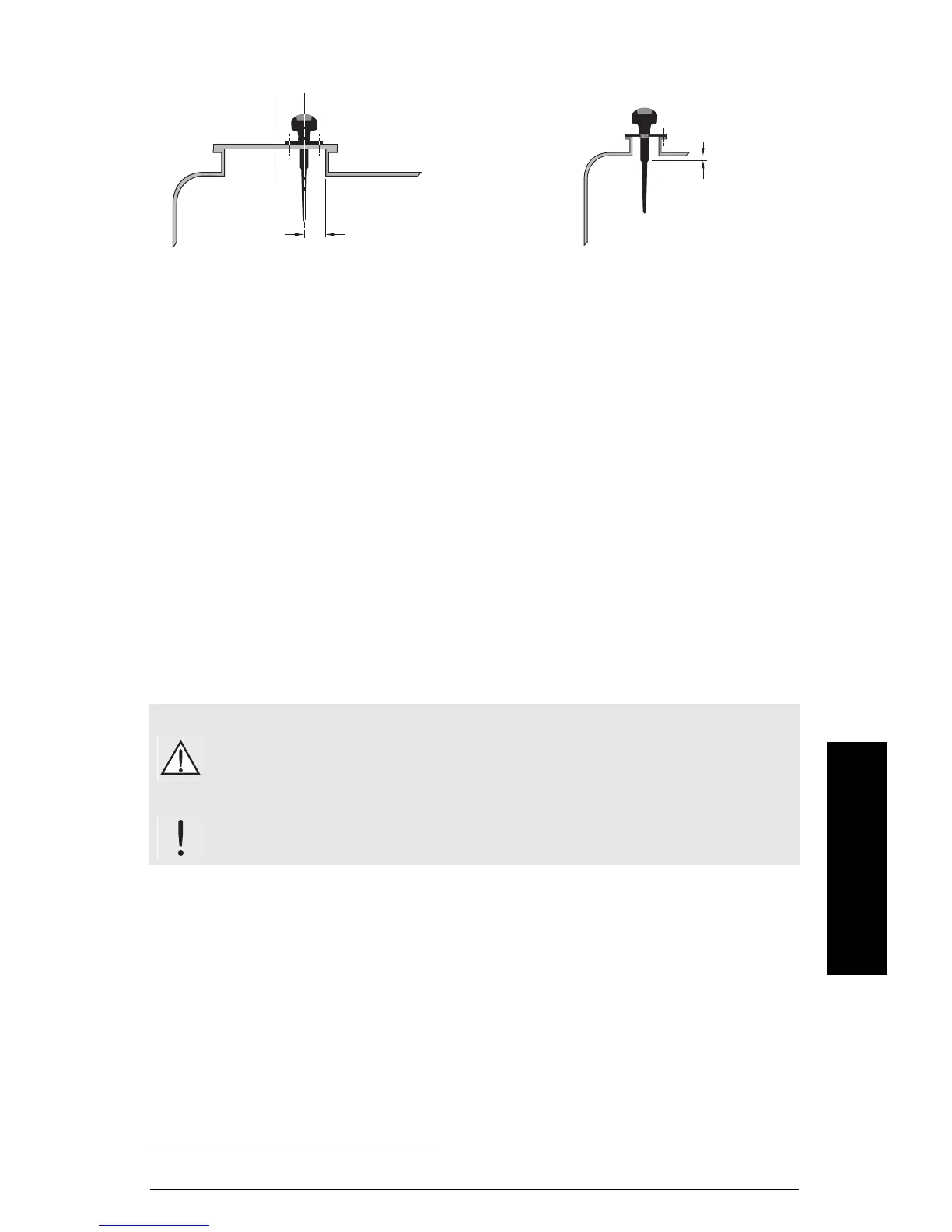

Para proporcionar condições de sinal óptimas na tampa de um poço de visita, posicione a antena
descentrada relativamente à tampa, tipicamente 100 mm (4”) a partir do lado do poço de visita.
• Utilize a protecção de 100 mm (4") em bocais com 100 mm (4") de comprimento, ou mais curtos.
• Utilize a protecção de 250 mm (10") em bocais com 250 mm (10") de comprimento, ou mais curtos.
Montagem num bocal
Montagem numa tampa de poço de visita
