Página PT-6 SITRANS Probe LR – MANUAL DE PARTIDA RÁPIDA A5E32106153
mmmmm
Português
Ligação do SITRANS Probe LR
1
Ligação do SITRANS Probe LR (continuação)
1. Se pretender rotacionar o instrumento na conexão de processo, use a chave Allen
de 2 mm fornecida, para desapertar os 3 parafusos de instalação Allen que fixam o
anel de trava. Posicione a unidade e reaperte os parafusos.
2. Retirar o isolamento do cabo em aproximadamente 70 mm (2,75") a partir do seu
extremo, e passe os condutores através do bucim
2
.
Notas:
• Para obter instruções pormenorizadas sobre as ligações elétricas, consulte o manual de
instruções completo.
• Utilize um cabo de par torçado e blindado (fio de calibre AWG14 a AWG22).
• Poderão ser necessários cabos e conduítes separados
1
por uma questão de
conformidade com as práticas normalizadas de ligação de instrumentação ou códigos
elétricos.
• O invólucro não metálico não proporciona uma passagem contínua de terra entre
ligações de conduíte: usar casquilhos e ‘jumpers’ do tipo com terra.
1
Se o cabo for encaminhado através de conduíte, utilize apenas cubos do tamanho adequado aprovados para
aplicações à prova de água.
Nota: Não rode o invólucro após programação e calibração do reservatório, caso
contrário pode ocorrer um erro, causado por troca da polaridade da transmissão
de pulsos.
2
Se o cabo for encaminhado através de conduíte, utilize apenas cubos do tamanho adequado aprovados para
aplicações à prova de água.

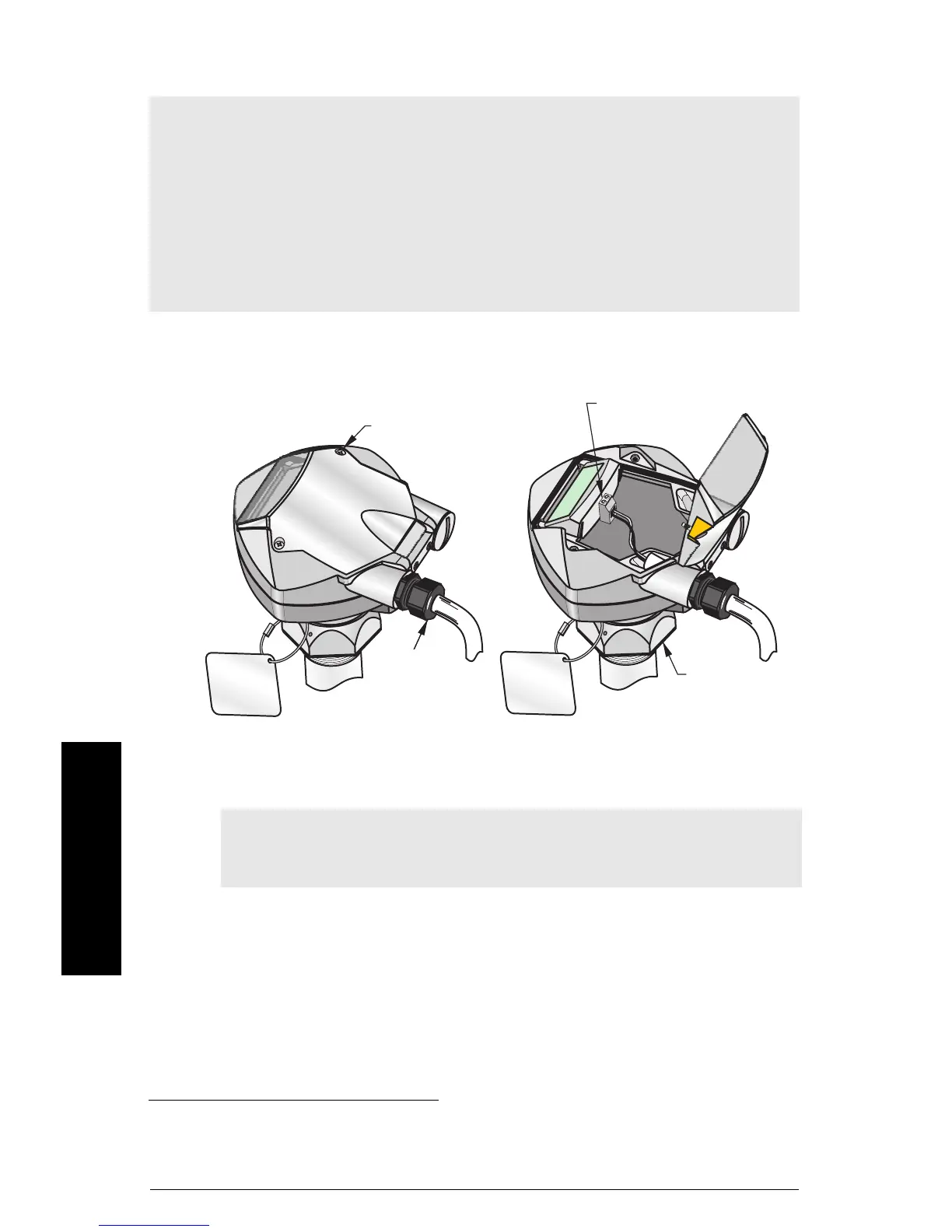

anel de trava
bloco de terminais
parafuso da tampa (1 de 2)
Desaperte os dois parafusos da tampa para soltar a
tampa basculante e acessar o bloco de terminais.
aliviador de
tensão (ou
bucim de
cabo, NPT)
