A5E32106153 SITRANS Probe LR – KURZANLEITUNG Seite DE-5
new
Montageanweisungen
• Vor Einbau des SITRANS Probe LR ist es wichtig, die Übereinstimmung der Gewinde zu
überprüfen, um eine Beschädigung zu vermeiden.
• Schrauben Sie das SITRANS Probe LR in den Prozessanschluss und ziehen Sie es von
Hand an.
• Für Druckbehälter ist die Verwendung von PTFE Band (oder anderem geeigneten Dich-
tungsstoff) erforderlich; der Prozessanschluss ist stärker als von Hand anzuziehen.
Maximale Drehkraft 40 N-m. (30 ft-lbs).
• Um das Gehäuse zu drehen, verwenden Sie einen 2 mm Inbusschlüssel zum Lockern der
Gewindestifte des Sechskantrings. Sobald das Gehäuse wie gewünscht ausgerichtet ist,
werden die Gewindestifte angezogen.
Anschluss
Hilfsenergie
1
WARNUNGEN:
Gemäß IEC -1010-1 Anhang H müssen Gleichstromklemmen von einer Schutz-
kleinspannungsquelle (SELV) versorgt werden.
Alle Feldanschlüsse müssen entsprechend der angelegten Spannung isoliert
sein.
1.
Safety Extra Low Voltage (Schutzkleinspannungsquelle)
mind.
100 m (4")
mind. 10 mm
(0,4")

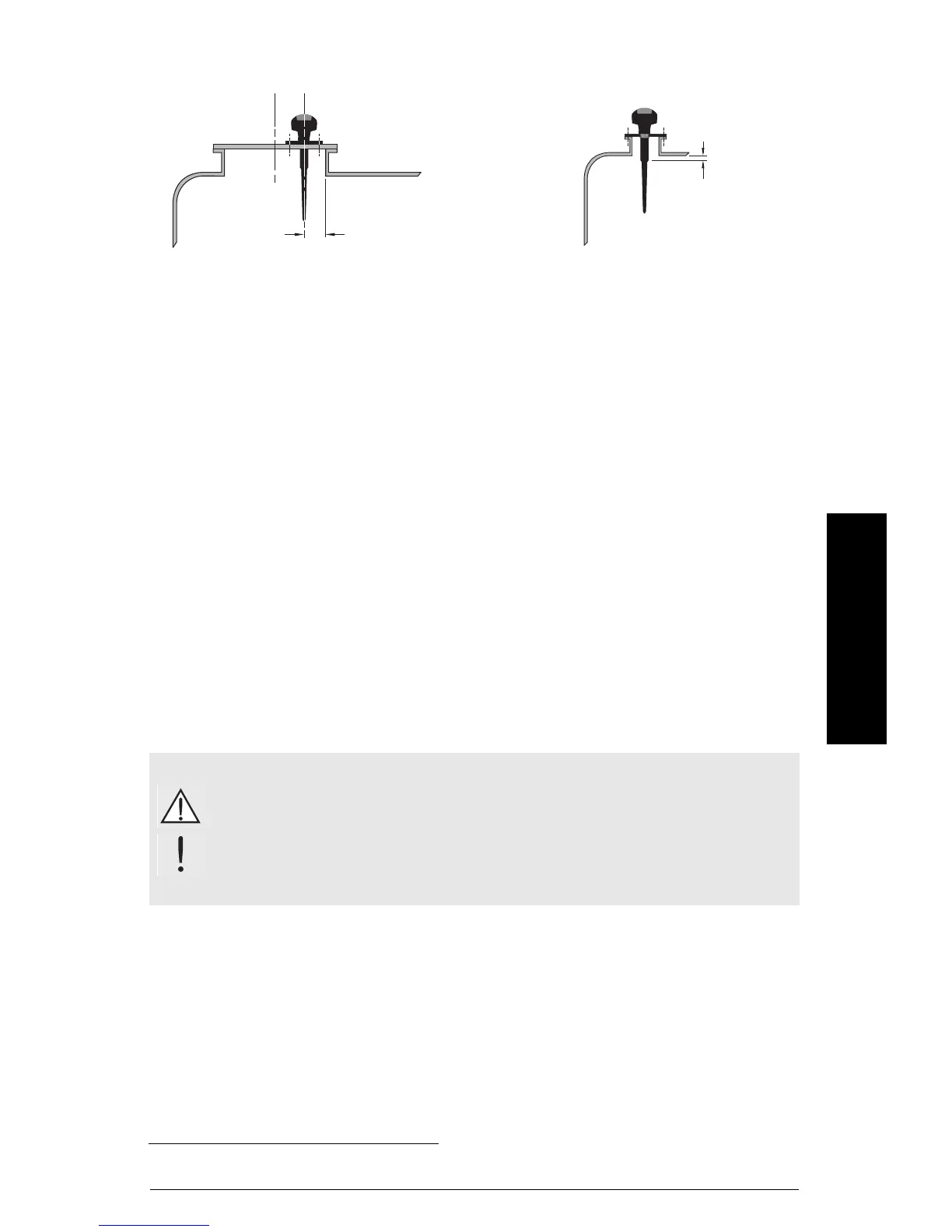

Für optimale Signalbedingungen auf einem Mannloch ist die Antenne versetzt zur
Deckelmitte zu montieren. Im Allgemeinen gilt ein Abstand von 100 mm (4“) von der
Schachtseite.
• Verwenden Sie den 100 mm (4") Schirm auf Stutzen bis zu 100 mm (4") Länge.
• Verwenden Sie den 250 mm (10") Schirm auf Stutzen bis zu 250 mm (10") Länge.
Montage auf StutzenMontage auf Mannloch
